UNION Instruments INCA6003 Originalbetriebsanleitung Seite 18

Anschlüsse
1 2
12
11
10

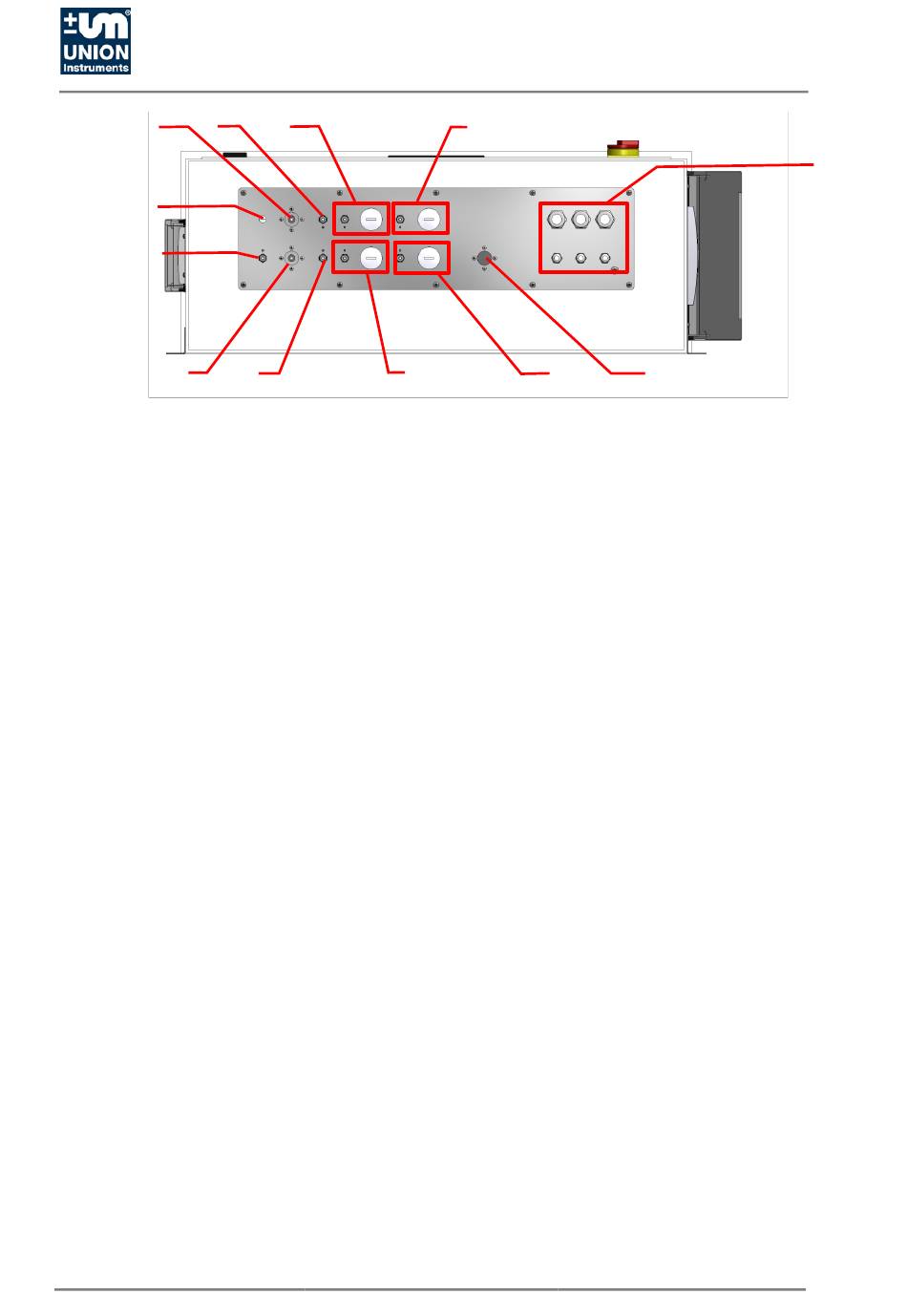

Abb. 4.2:
1. Ausgang Prozessgas
Output process gas
2. Eingang Kalibriergas 1
Input calibration gas 1
3. Eingang Prozessgas 1
Input process gas 1
4. Eingang Prozessgas 2
Input process gas 2
5. Durchführungen Stromversorgung
6. Eingang Umgebungsluft
Input ambient air
18
3
9
Anschlüsse
4
7
8
7. Eingang Prozessgas 3
Input process gas 3
8. Eingang Prozessgas 4
Input process gas 4
9. Eingang Kalibriergas 2
Input calibration gas 2
10. Ausgang Kondensat
Output condensate
11. Ausgang Druckregler Leckage
Output pressure regulator leakage
12. Eingang Druckluft
Input compressed air
5
6
