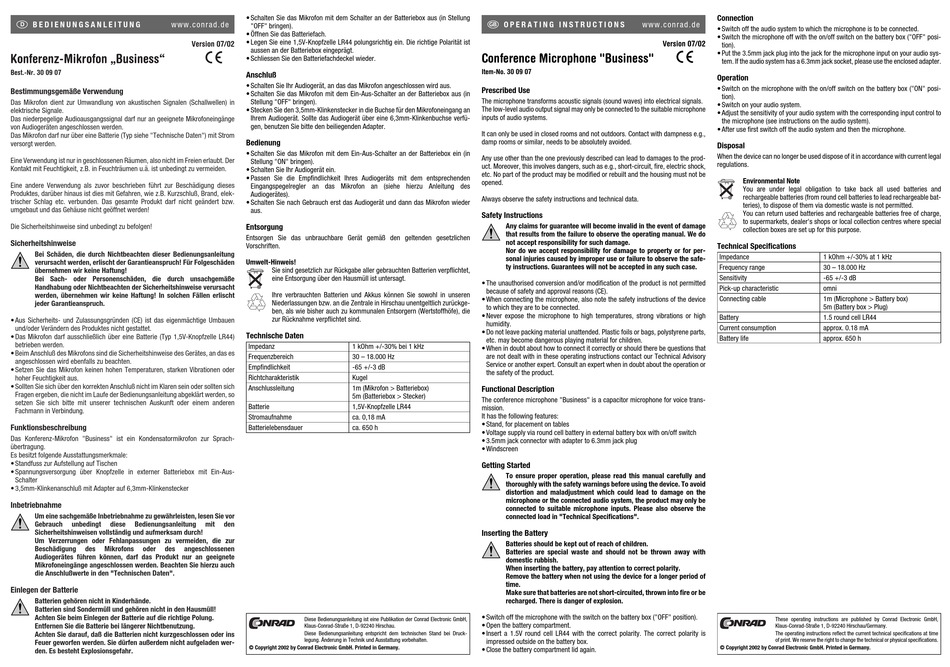

Conrad Business Bedienungsanleitung

B E D I E N U N G S A N L E I T U N G www.conrad.de
Konferenz-Mikrofon „Business"
Best.-Nr. 30 09 07
Bestimmungsgemäße Verwendung
Das Mikrofon dient zur Umwandlung von akustischen Signalen (Schallwellen) in
elektrische Signale.
Das niederpegelige Audioausgangssignal darf nur an geeignete Mikrofoneingänge
von Audiogeräten angeschlossen werden.
Das Mikrofon darf nur über eine Batterie (Typ siehe "Technische Daten") mit Strom
versorgt werden.
Eine Verwendung ist nur in geschlossenen Räumen, also nicht im Freien erlaubt. Der
Kontakt mit Feuchtigkeit, z.B. in Feuchträumen u.ä. ist unbedingt zu vermeiden.
Eine andere Verwendung als zuvor beschrieben führt zur Beschädigung dieses
Produktes, darüber hinaus ist dies mit Gefahren, wie z.B. Kurzschluß, Brand, elek-
trischer Schlag etc. verbunden. Das gesamte Produkt darf nicht geändert bzw.
umgebaut und das Gehäuse nicht geöffnet werden!
Die Sicherheitshinweise sind unbedingt zu befolgen!
Sicherheitshinweise
Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung
verursacht werden, erlischt der Garantieanspruch! Für Folgeschäden
übernehmen wir keine Haftung!
Bei Sach- oder Personenschäden, die durch unsachgemäße
Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht
werden, übernehmen wir keine Haftung! In solchen Fällen erlischt
jeder Garantieanspruch.
• Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen
und/oder Verändern des Produktes nicht gestattet.
• Das Mikrofon darf ausschließlich über eine Batterie (Typ 1,5V-Knopfzelle LR44)
betrieben werden.
• Beim Anschluß des Mikrofons sind die Sicherheitshinweise des Gerätes, an das es
angeschlossen wird ebenfalls zu beachten.
• Setzen Sie das Mikrofon keinen hohen Temperaturen, starken Vibrationen oder
hoher Feuchtigkeit aus.
• Sollten Sie sich über den korrekten Anschluß nicht im Klaren sein oder sollten sich
Fragen ergeben, die nicht im Laufe der Bedienungsanleitung abgeklärt werden, so
setzen Sie sich bitte mit unserer technischen Auskunft oder einem anderen
Fachmann in Verbindung.
Funktionsbeschreibung
Das Konferenz-Mikrofon "Business" ist ein Kondensatormikrofon zur Sprach-
übertragung.
Es besitzt folgende Ausstattungsmerkmale:
• Standfuss zur Aufstellung auf Tischen
• Spannungsversorgung über Knopfzelle in externer Batteriebox mit Ein-Aus-
Schalter
• 3,5mm-Klinkenanschluß mit Adapter auf 6,3mm-Klinkenstecker
Inbetriebnahme
Um eine sachgemäße Inbetriebnahme zu gewährleisten, lesen Sie vor
Gebrauch unbedingt diese Bedienungsanleitung
Sicherheitshinweisen vollständig und aufmerksam durch!
Um Verzerrungen oder Fehlanpassungen zu vermeiden, die zur
Beschädigung des Mikrofons oder des angeschlossenen
Audiogerätes führen können, darf das Produkt nur an geeignete
Mikrofoneingänge angeschlossen werden. Beachten Sie hierzu auch
die Anschlußwerte in den "Technischen Daten".
Einlegen der Batterie
Batterien gehören nicht in Kinderhände.
Batterien sind Sondermüll und gehören nicht in den Hausmüll!
Achten Sie beim Einlegen der Batterie auf die richtige Polung.
Entfernen Sie die Batterie bei längerer Nichtbenutzung.
Achten Sie darauf, daß die Batterien nicht kurzgeschlossen oder ins
Feuer geworfen werden. Sie dürfen außerdem nicht aufgeladen wer-
den. Es besteht Explosionsgefahr.
• Schalten Sie das Mikrofon mit dem Schalter an der Batteriebox aus (in Stellung
"OFF" bringen).
• Öffnen Sie das Batteriefach.
• Legen Sie eine 1,5V-Knopfzelle LR44 polungsrichtig ein. Die richtige Polarität ist
Version 07/02
aussen an der Batteriebox eingeprägt.
°
• Schliessen Sie den Batteriefachdeckel wieder.
Anschluß
• Schalten Sie Ihr Audiogerät, an das das Mikrofon angeschlossen wird aus.
• Schalten Sie das Mikrofon mit dem Ein-Aus-Schalter an der Batteriebox aus (in
Stellung "OFF" bringen).
• Stecken Sie den 3,5mm-Klinkenstecker in die Buchse für den Mikrofoneingang an
Ihrem Audiogerät. Sollte das Audiogerät über eine 6,3mm-Klinkenbuchse verfü-
gen, benutzen Sie bitte den beiliegenden Adapter.
Bedienung
• Schalten Sie das Mikrofon mit dem Ein-Aus-Schalter an der Batteriebox ein (in
Stellung "ON" bringen).
• Schalten Sie Ihr Audiogerät ein.
• Passen Sie die Empfindlichkeit Ihres Audiogeräts mit dem entsprechenden
Eingangspegelregler an das Mikrofon an (siehe hierzu Anleitung des
Audiogerätes).
• Schalten Sie nach Gebrauch erst das Audiogerät und dann das Mikrofon wieder
aus.
Entsorgung
Entsorgen Sie das unbrauchbare Gerät gemäß den geltenden gesetzlichen
Vorschriften.
Umwelt-Hinweis!
Sie sind gesetzlich zur Rückgabe aller gebrauchten Batterien verpflichtet,
eine Entsorgung über den Hausmüll ist untersagt.
Ihre verbrauchten Batterien und Akkus können Sie sowohl in unseren
Niederlassungen bzw. an die Zentrale in Hirschau unentgeltlich zurückge-
ben, als wie bisher auch zu kommunalen Entsorgern (Wertstoffhöfe), die
zur Rücknahme verpflichtet sind.
Technische Daten
Impedanz 1 kOhm +/-30% bei 1 kHz
Frequenzbereich 30 – 18.000 Hz
Empfindlichkeit -65 +/-3 dB
Richtcharakteristik Kugel
Anschlussleitung 1m (Mikrofon > Batteriebox)
5m (Batteriebox > Stecker)
Batterie 1,5V-Knopfzelle LR44
Stromaufnahme ca. 0,18 mA
Batterielebensdauer ca. 650 h
mit den
Diese Bedienungsanleitung ist eine Publikation der Conrad Electronic GmbH,
Klaus-Conrad-Straße 1, D-92240 Hirschau.
Diese Bedienungsanleitung entspricht dem technischen Stand bei Druck-
legung. Änderung in Technik und Ausstattung vorbehalten.
© Copyright 2002 by Conrad Electronic GmbH. Printed in Germany.
O P E R A T I N G I N S T R U C T I O N S www.conrad.de
Conference Microphone "Business"
Item-No. 30 09 07
Prescribed Use
The microphone transforms acoustic signals (sound waves) into electrical signals.
The low-level audio output signal may only be connected to the suitable microphone
inputs of audio systems.
It can only be used in closed rooms and not outdoors. Contact with dampness e.g.,
damp rooms or similar, needs to be absolutely avoided.
Any use other than the one previously described can lead to damages to the prod-
uct. Moreover, this involves dangers, such as e.g., short-circuit, fire, electric shock,
etc. No part of the product may be modified or rebuilt and the housing must not be
opened.
Always observe the safety instructions and technical data.
Safety Instructions
Any claims for guarantee will become invalid in the event of damage
that results from the failure to observe the operating manual. We do
not accept responsibility for such damage.
Nor do we accept responsibility for damage to property or for per-
sonal injuries caused by improper use or failure to observe the safe-
ty instructions. Guarantees will not be accepted in any such case.
• The unauthorised conversion and/or modification of the product is not permitted
because of safety and approval reasons (CE).
• When connecting the microphone, also note the safety instructions of the device
to which they are to be connected.
• Never expose the microphone to high temperatures, strong vibrations or high
humidity.
• Do not leave packing material unattended. Plastic foils or bags, polystyrene parts,
etc. may become dangerous playing material for children.
• When in doubt about how to connect it correctly or should there be questions that
are not dealt with in these operating instructions contact our Technical Advisory
Service or another expert. Consult an expert when in doubt about the operation or
the safety of the product.
Functional Description
The conference microphone "Business" is a capacitor microphone for voice trans-
mission.
It has the following features:
• Stand, for placement on tables
• Voltage supply via round cell battery in external battery box with on/off switch
• 3.5mm jack connector with adapter to 6.3mm jack plug
• Windscreen
Getting Started
To ensure proper operation, please read this manual carefully and
thoroughly with the safety warnings before using the device. To avoid
distortion and maladjustment which could lead to damage on the
microphone or the connected audio system, the product may only be
connected to suitable microphone inputs. Please also observe the
connected load in "Technical Specifications".
Inserting the Battery
Batteries should be kept out of reach of children.
Batteries are special waste and should not be thrown away with
domestic rubbish.
When inserting the battery, pay attention to correct polarity.
Remove the battery when not using the device for a longer period of
time.
Make sure that batteries are not short-circuited, thrown into fire or be
recharged. There is danger of explosion.
• Switch off the microphone with the switch on the battery box ("OFF" position).
• Open the battery compartment.
• Insert a 1.5V round cell LR44 with the correct polarity. The correct polarity is
impressed outside on the battery box.
• Close the battery compartment lid again.
Connection
• Switch off the audio system to which the microphone is to be connected.
• Switch the microphone off with the on/off switch on the battery box ("OFF" posi-
Version 07/02
tion).
• Put the 3.5mm jack plug into the jack for the microphone input on your audio sys-
°
tem. If the audio system has a 6.3mm jack socket, please use the enclosed adapter.
Operation
• Switch on the microphone with the on/off switch on the battery box ("ON" posi-
tion).
• Switch on your audio system.
• Adjust the sensitivity of your audio system with the corresponding input control to
the microphone (see instructions on the audio system).
• After use first switch off the audio system and then the microphone.
Disposal
When the device can no longer be used dispose of it in accordance with current legal
regulations.
Environmental Note
You are under legal obligation to take back all used batteries and
rechargeable batteries (from round cell batteries to lead rechargeable bat-
teries), to dispose of them via domestic waste is not permitted.
You can return used batteries and rechargeable batteries free of charge,
to supermarkets, dealer's shops or local collection centres where special
collection boxes are set up for this purpose.
Technical Specifications
Impedance 1 kOhm +/-30% at 1 kHz
Frequency range 30 – 18.000 Hz
Sensitivity -65 +/-3 dB
Pick-up characteristic omni
Connecting cable 1m (Microphone > Battery box)
5m (Battery box > Plug)
Battery 1.5 round cell LR44
Current consumption approx. 0.18 mA
Battery life approx. 650 h
These operating instructions are published by Conrad Electronic GmbH,
Klaus-Conrad-Straße 1, D-92240 Hirschau/Germany.
The operating instructions reflect the current technical specifications at time
of print. We reserve the right to change the technical or physical specifications.
© Copyright 2002 by Conrad Electronic GmbH. Printed in Germany.
