Sentiotec K1 NEXT Montage- Und Gebrauchsanweisung Seite 45

Instructions de montage uniquement pour le personnel spécialisé
fi g. 1
b
a
9
8
7

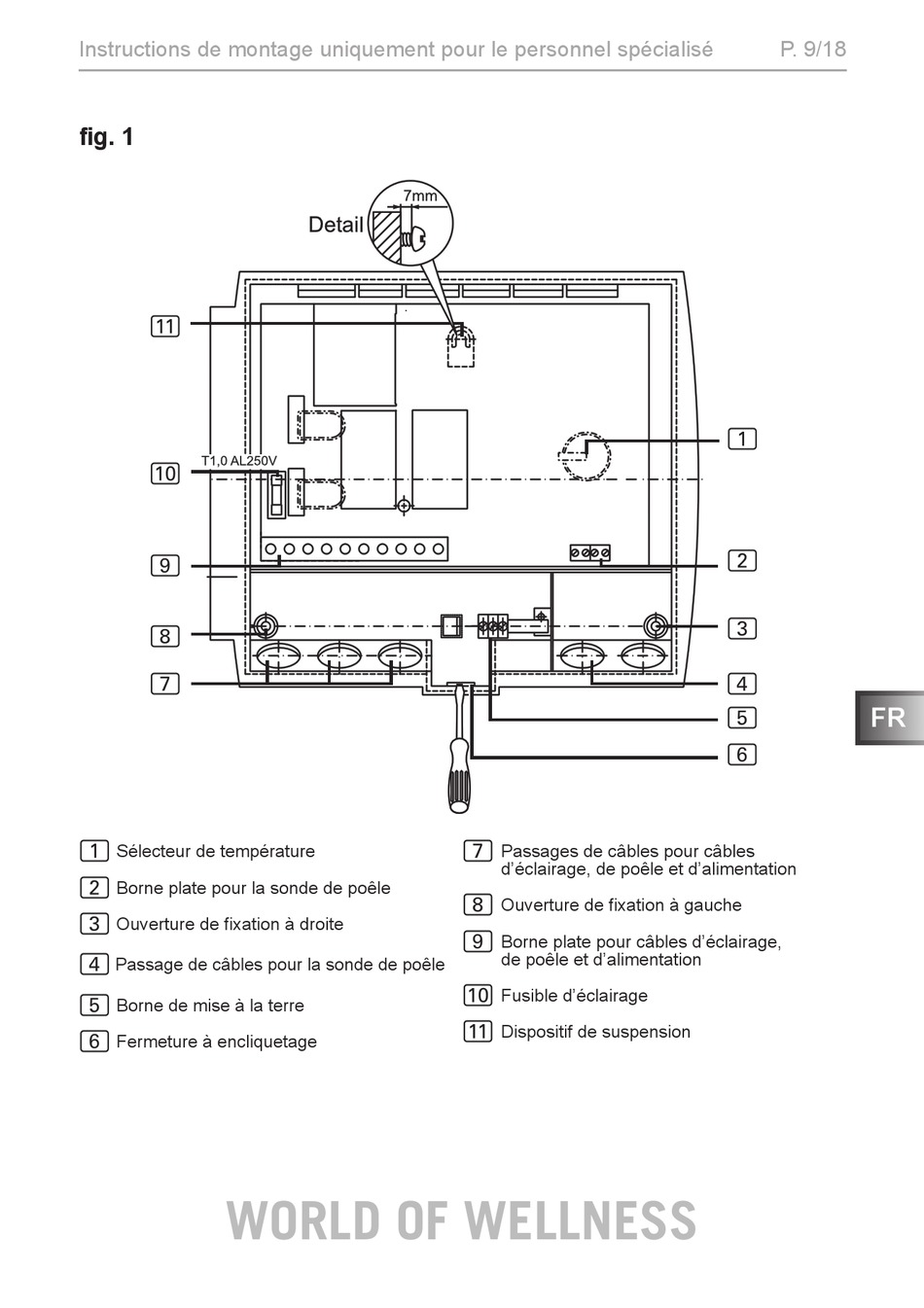

1 Sélecteur de température
Borne plate pour la sonde de poêle
2
Ouverture de fi xation à droite
3
Passage de câbles pour la sonde de poêle
4
Borne de mise à la terre
5
Fermeture à encliquetage
6
WORLD OF WELLNESS
7 Passages de câbles pour câbles
d'éclairage, de poêle et d'alimentation
Ouverture de fi xation à gauche
8
Borne plate pour câbles d'éclairage,
9
de poêle et d'alimentation
Fusible d'éclairage
a
Dispositif de suspension
b
P. 9/18
