Loewe Reference Sound Subwoofer Bedienungsanleitung Seite 58

Tilslutning

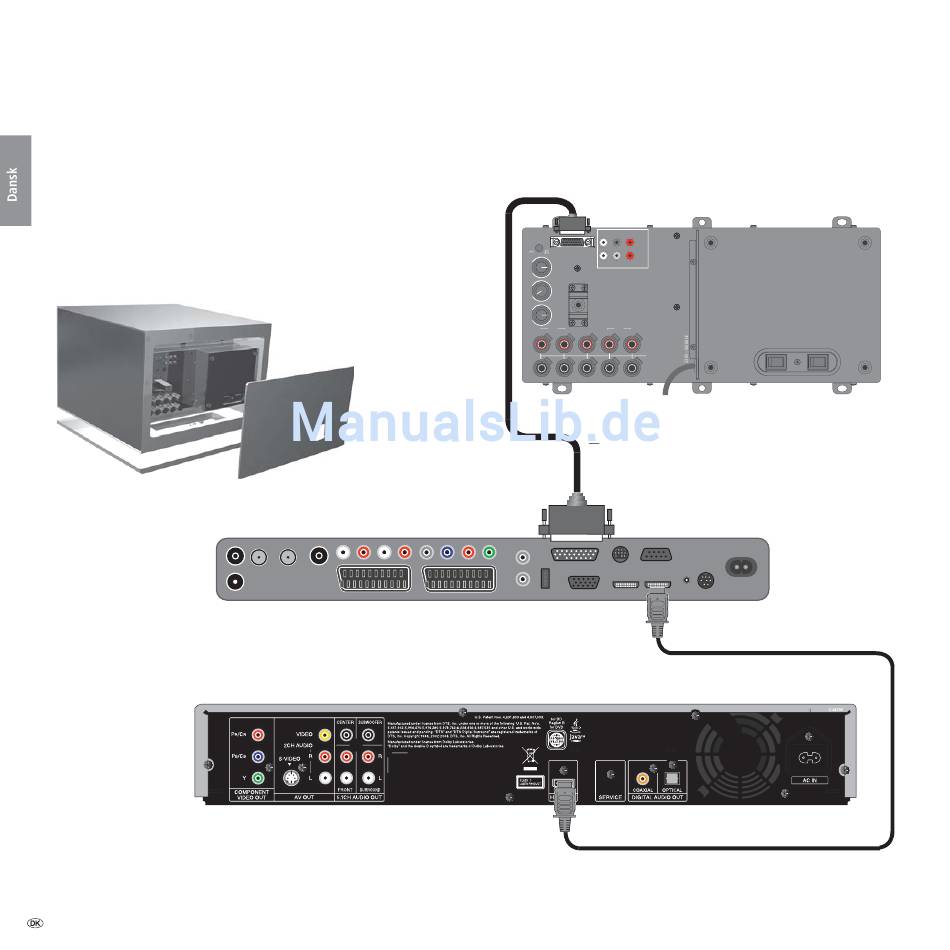

Kabling Loewe Á adskærms-TV (fra L27xx) – Reference Sound Subwoofer
➠
Tv-apparatet skal være udstyret med et AC3-modul. Hvis dette ikke er leve-
ret fra fabrikken, henvend Dem venligst til Deres forhandler og spørg efter et
passende Loewe AC3- udstyrssæt.
Fjern afdækningen på subwooferens bagside for at skaffe adgang til
indstillings¬elementer og grænseÁ ader.
Montér Audio Link-kablet med det 25-polede stik til tv-apparatet og til subwoo-
feren.
Loewe Flat-TV
Loewe BluTech Vision
- 58
Reference Sound Subwoofer
Left Subw Right
Phase
Rear
180° 0°
AudioLink
Front
-3dB
Left Right
Equalizer
Line In
+6dB
50Hz
Crossover
Frequency
250Hz
min
Bass
Intensity
max
Front Rear
Left Right Center Left Right
Speaker
Out
Audio Link-kabel
Power Mode
OFF ON Auto Manu.
HDMI-kabel
