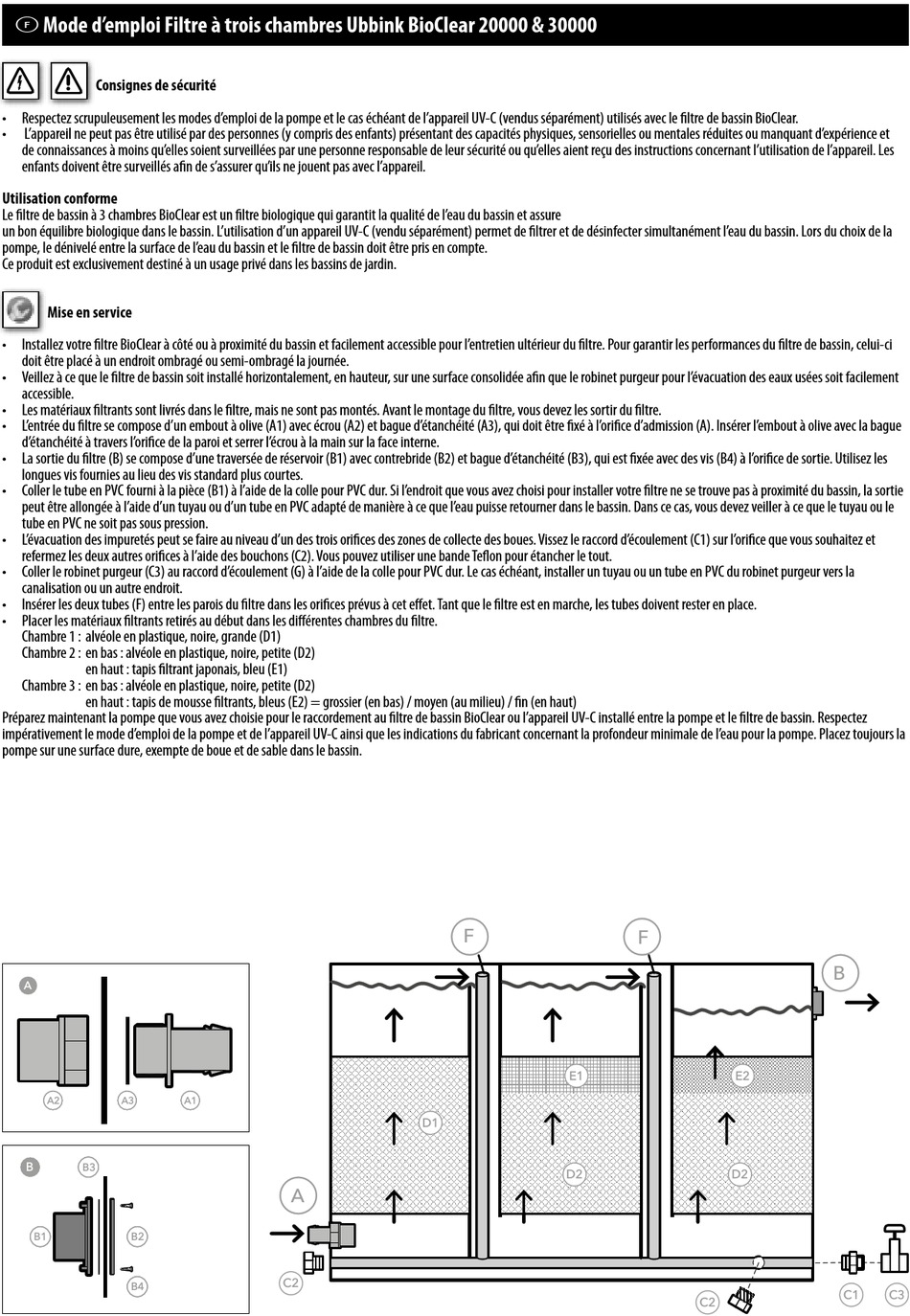

4 Mode d'emploi Filtre à trois chambres Ubbink BioClear 20000 & 30000
Consignes de sécurité
• Respectez scrupuleusement les modes d' e mploi de la pompe et le cas échéant de l'appareil UV-C (vendus séparément) utilisés avec le filtre de bassin BioClear.
• L'appareil ne peut pas être utilisé par des personnes (y compris des enfants) présentant des capacités physiques, sensorielles ou mentales réduites ou manquant d' e xpérience et
de connaissances à moins qu' e lles soient surveillées par une personne responsable de leur sécurité ou qu' e lles aient reçu des instructions concernant l'utilisation de l'appareil. Les
enfants doivent être surveillés afin de s'assurer qu'ils ne jouent pas avec l'appareil.

Utilisation conforme

Le filtre de bassin à 3 chambres BioClear est un filtre biologique qui garantit la qualité de l' e au du bassin et assure
un bon équilibre biologique dans le bassin. L'utilisation d'un appareil UV-C (vendu séparément) permet de filtrer et de désinfecter simultanément l' e au du bassin. Lors du choix de la
pompe, le dénivelé entre la surface de l' e au du bassin et le filtre de bassin doit être pris en compte.
Ce produit est exclusivement destiné à un usage privé dans les bassins de jardin.
Mise en service
• Installez votre filtre BioClear à côté ou à proximité du bassin et facilement accessible pour l' e ntretien ultérieur du filtre. Pour garantir les performances du filtre de bassin, celui-ci
doit être placé à un endroit ombragé ou semi-ombragé la journée.
• Veillez à ce que le filtre de bassin soit installé horizontalement, en hauteur, sur une surface consolidée afin que le robinet purgeur pour l' é vacuation des eaux usées soit facilement
accessible.
• Les matériaux filtrants sont livrés dans le filtre, mais ne sont pas montés. Avant le montage du filtre, vous devez les sortir du filtre.
• L' e ntrée du filtre se compose d'un embout à olive (A1) avec écrou (A2) et bague d' é tanchéité (A3), qui doit être fixé à l' o rifice d'admission (A). Insérer l' e mbout à olive avec la bague
d' é tanchéité à travers l' o rifice de la paroi et serrer l' é crou à la main sur la face interne.
• La sortie du filtre (B) se compose d'une traversée de réservoir (B1) avec contrebride (B2) et bague d' é tanchéité (B3), qui est fixée avec des vis (B4) à l' o rifice de sortie. Utilisez les
longues vis fournies au lieu des vis standard plus courtes.
• Coller le tube en PVC fourni à la pièce (B1) à l'aide de la colle pour PVC dur. Si l' e ndroit que vous avez choisi pour installer votre filtre ne se trouve pas à proximité du bassin, la sortie
peut être allongée à l'aide d'un tuyau ou d'un tube en PVC adapté de manière à ce que l' e au puisse retourner dans le bassin. Dans ce cas, vous devez veiller à ce que le tuyau ou le
tube en PVC ne soit pas sous pression.
• L' é vacuation des impuretés peut se faire au niveau d'un des trois orifices des zones de collecte des boues. Vissez le raccord d' é coulement (C1) sur l' o rifice que vous souhaitez et
refermez les deux autres orifices à l'aide des bouchons (C2). Vous pouvez utiliser une bande Teflon pour étancher le tout.
• Coller le robinet purgeur (C3) au raccord d' é coulement (G) à l'aide de la colle pour PVC dur. Le cas échéant, installer un tuyau ou un tube en PVC du robinet purgeur vers la
canalisation ou un autre endroit.
• Insérer les deux tubes (F) entre les parois du filtre dans les orifices prévus à cet effet. Tant que le filtre est en marche, les tubes doivent rester en place.
• Placer les matériaux filtrants retirés au début dans les différentes chambres du filtre.
Chambre 1 : alvéole en plastique, noire, grande (D1)
Chambre 2 : en bas : alvéole en plastique, noire, petite (D2)
en haut : tapis filtrant japonais, bleu (E1)
Chambre 3 : en bas : alvéole en plastique, noire, petite (D2)
en haut : tapis de mousse filtrants, bleus (E2) = grossier (en bas) / moyen (au milieu) / fin (en haut)
Préparez maintenant la pompe que vous avez choisie pour le raccordement au filtre de bassin BioClear ou l'appareil UV-C installé entre la pompe et le filtre de bassin. Respectez
impérativement le mode d' e mploi de la pompe et de l'appareil UV-C ainsi que les indications du fabricant concernant la profondeur minimale de l' e au pour la pompe. Placez toujours la
pompe sur une surface dure, exempte de boue et de sable dans le bassin.
A
A2 A2 A3 A3
B B
B3 B3
B1 B1 B2 B2
B4 B4
A1 A1
A
C2
F
E1 1 E
D1 1 D
2 D2 D
F
E2 2 E
2 D2 D
C2
B
C1 C3
