IndraControl XFE01.1-SY-01 Safety-Er-
weiterungsmodul
Tragschiene
●
Montieren Sie das Erweiterungsmodul auf einer 35-mm-Standardtragschiene.
Die bevorzugte Bauhöhe der Tragschiene beträgt 7,5 mm (entspricht TH
35-7.5 nach EN 60715).
Montieren Sie das Erweiterungsmodul wie in diesem Kapitel beschrieben.
Der Abstand der Befestigungen der Tragschienen darf nicht größer als 200
mm sein. Dieser Abstand ist für die Stabilität bei der Montage und Demonta-
ge der Steuerung oder der IndraControl Erweiterungsmodule notwendig

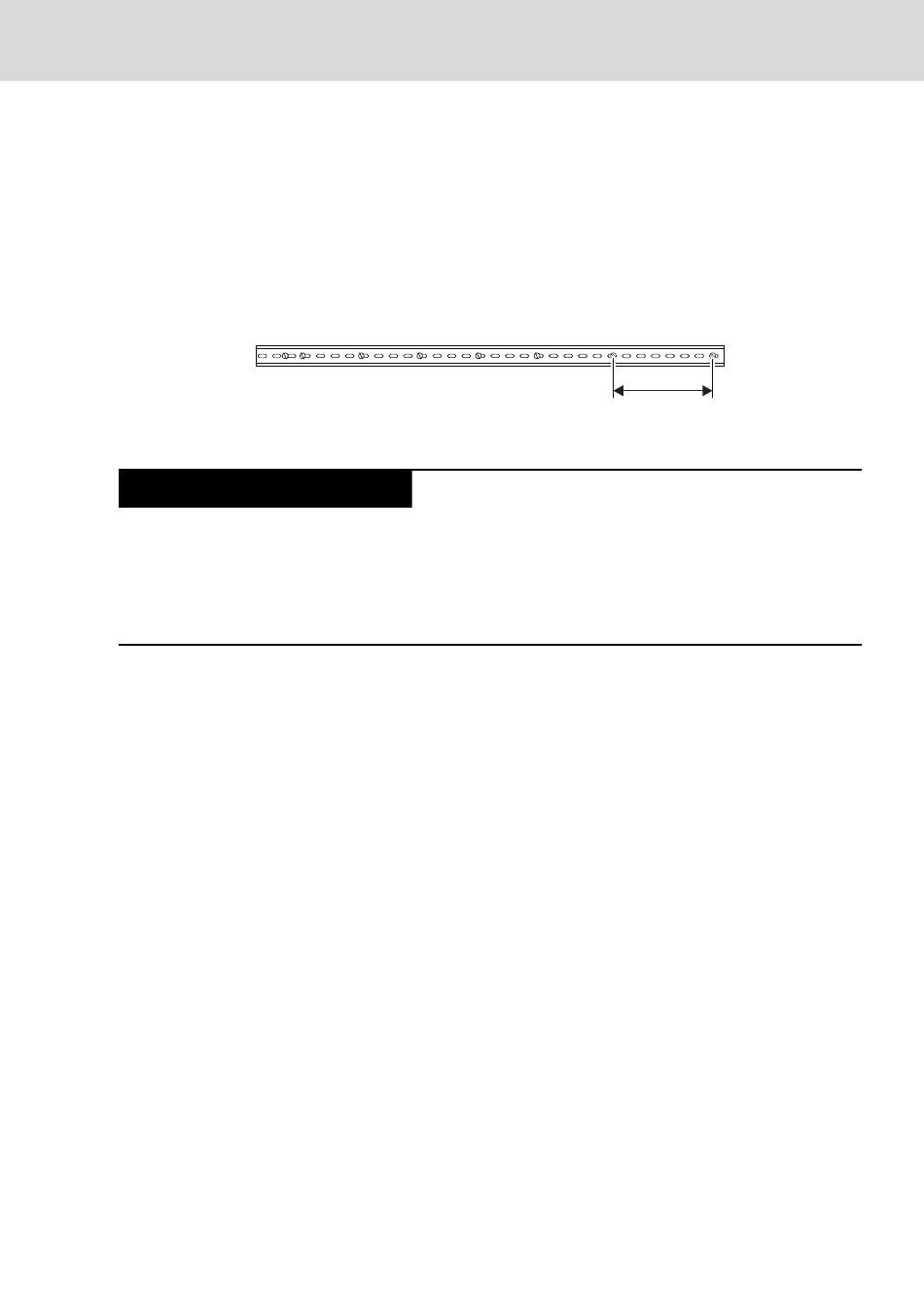

Abb. 10-2: Befestigung der Tragschiene (Angaben in mm)
HINWEIS
Wenn Schrauben und Nieten in der Tragschiene zu weit überstehen, rasten
die Bussockelmodule auf der Tragschiene nicht richtig auf. Verwenden Sie zur
Befestigung der Tragschiene ausschließlich Schrauben und Nieten die maxi-
mal drei Millimeter überstehen.
Endhalter
●
Befestigen Sie auf beiden Seiten der IndraControl XM-Station Endhalter. End-
halter gewährleisten die korrekte Fixierung der Steuerung und den daran an-
geschlossenen Modulen auf der Tragschiene und dienen als seitliche Ab-
schlusselemente
Verlegen Sie die Kabel nicht über längere Strecken parallel zu Motorkabeln
●
oder anderen starken Störquellen, um die Einkopplung von Störungen zu ver-
meiden
Die LED-Anzeigen dürfen nicht verdeckt sein
●
Verlegen Sie alle Anschlussleitungen in Schleifen
●
Verwenden Sie für alle Leitungen Zugentlastungen
●
Halten Sie möglichst großen Abstand zu Störquellen
●
Halten Sie für ausreichende Belüftung die in der Betriebsanleitung der XM-
●
Steuerung angegebenen Mindestabstände ein (siehe
de Dokumente" auf Seite
Bei mehrzeiligem Aufbau muss die Zulufttemperatur unter jeder Zeile gemes-
sen und deren Grenzwert eingehalten werden. Zu Umgebungstemperaturen
siehe
Kap. 6 "Umgebungsbedingungen" auf Seite 8
Sehen Sie zusätzlich einen ausreichenden Abstand für Montage, Demontage,
●
Stecker und Kabel vor
Montage, Demontage und elektrische Installation
Elektronikschaden und Fehlfunktionen durch
Befestigungselemente der Tragschiene
2)
R911376655_Ausgabe 03 Bosch Rexroth AG
_
< 200
Kap. 1.5 "Weiterführen-
23/45
