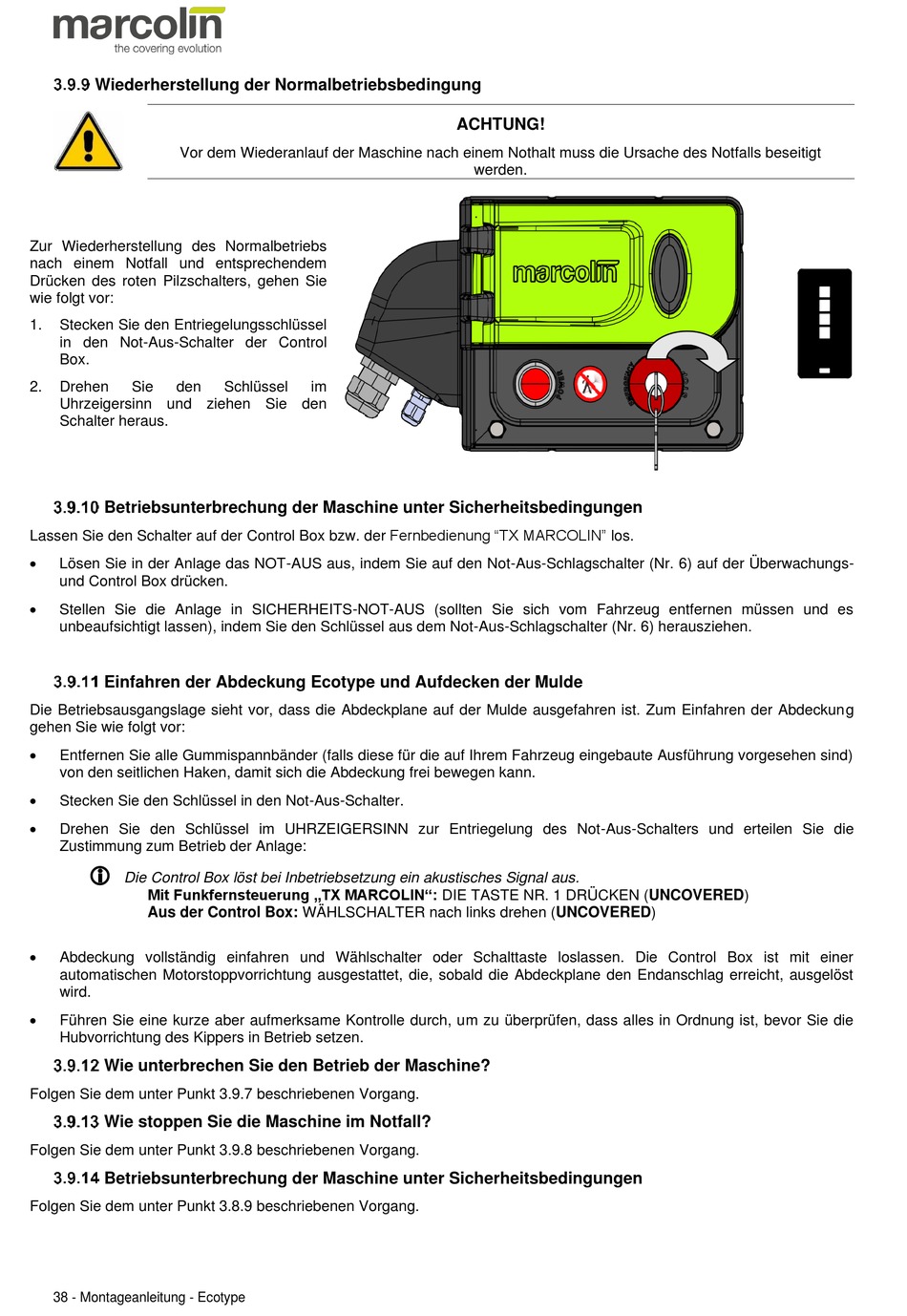

Wiederherstellung der Normalbetriebsbedingung

Vor dem Wiederanlauf der Maschine nach einem Nothalt muss die Ursache des Notfalls beseitigt
Zur Wiederherstellung des Normalbetriebs
nach einem Notfall und entsprechendem
Drücken des roten Pilzschalters, gehen Sie
wie folgt vor:
1. Stecken Sie den Entriegelungsschlüssel
in den Not-Aus-Schalter der Control
Box.
2. Drehen Sie den
Uhrzeigersinn und ziehen Sie den
Schalter heraus.

Betriebsunterbrechung der Maschine unter Sicherheitsbedingungen

Lassen Sie den Schalter auf der Control Box bzw. der Fernbedienung "TX MARCOLIN" los.
•
Lösen Sie in der Anlage das NOT-AUS aus, indem Sie auf den Not-Aus-Schlagschalter (Nr. 6) auf der Überwachungs-
und Control Box drücken.
•
Stellen Sie die Anlage in SICHERHEITS-NOT-AUS (sollten Sie sich vom Fahrzeug entfernen müssen und es
unbeaufsichtigt lassen), indem Sie den Schlüssel aus dem Not-Aus-Schlagschalter (Nr. 6) herausziehen.

Einfahren der Abdeckung Ecotype und Aufdecken der Mulde

Die Betriebsausgangslage sieht vor, dass die Abdeckplane auf der Mulde ausgefahren ist. Zum Einfahren der Abdeckung
gehen Sie wie folgt vor:
•
Entfernen Sie alle Gummispannbänder (falls diese für die auf Ihrem Fahrzeug eingebaute Ausführung vorgesehen sind)
von den seitlichen Haken, damit sich die Abdeckung frei bewegen kann.
•
Stecken Sie den Schlüssel in den Not-Aus-Schalter.
•
Drehen Sie den Schlüssel im UHRZEIGERSINN zur Entriegelung des Not-Aus-Schalters und erteilen Sie die
Zustimmung zum Betrieb der Anlage:

Die Control Box löst bei Inbetriebsetzung ein akustisches Signal aus.
Mit Funkfernsteuerung „TX MARCOLIN": DIE TASTE NR. 1 DRÜCKEN (UNCOVERED)
Aus der Control Box: WÄHLSCHALTER nach links drehen (UNCOVERED)
•
Abdeckung vollständig einfahren und Wählschalter oder Schalttaste loslassen. Die Control Box ist mit einer
automatischen Motorstoppvorrichtung ausgestattet, die, sobald die Abdeckplane den Endanschlag erreicht, ausgelöst
wird.
•
Führen Sie eine kurze aber aufmerksame Kontrolle durch, um zu überprüfen, dass alles in Ordnung ist, bevor Sie die
Hubvorrichtung des Kippers in Betrieb setzen.

Wie unterbrechen Sie den Betrieb der Maschine?

Folgen Sie dem unter Punkt 3.9.7 beschriebenen Vorgang.

Wie stoppen Sie die Maschine im Notfall?

Folgen Sie dem unter Punkt 3.9.8 beschriebenen Vorgang.
Betriebsunterbrechung der Maschine unter Sicherheitsbedingungen
Folgen Sie dem unter Punkt 3.8.9 beschriebenen Vorgang.
38 - Montageanleitung - Ecotype
Schlüssel im
ACHTUNG!
werden.
