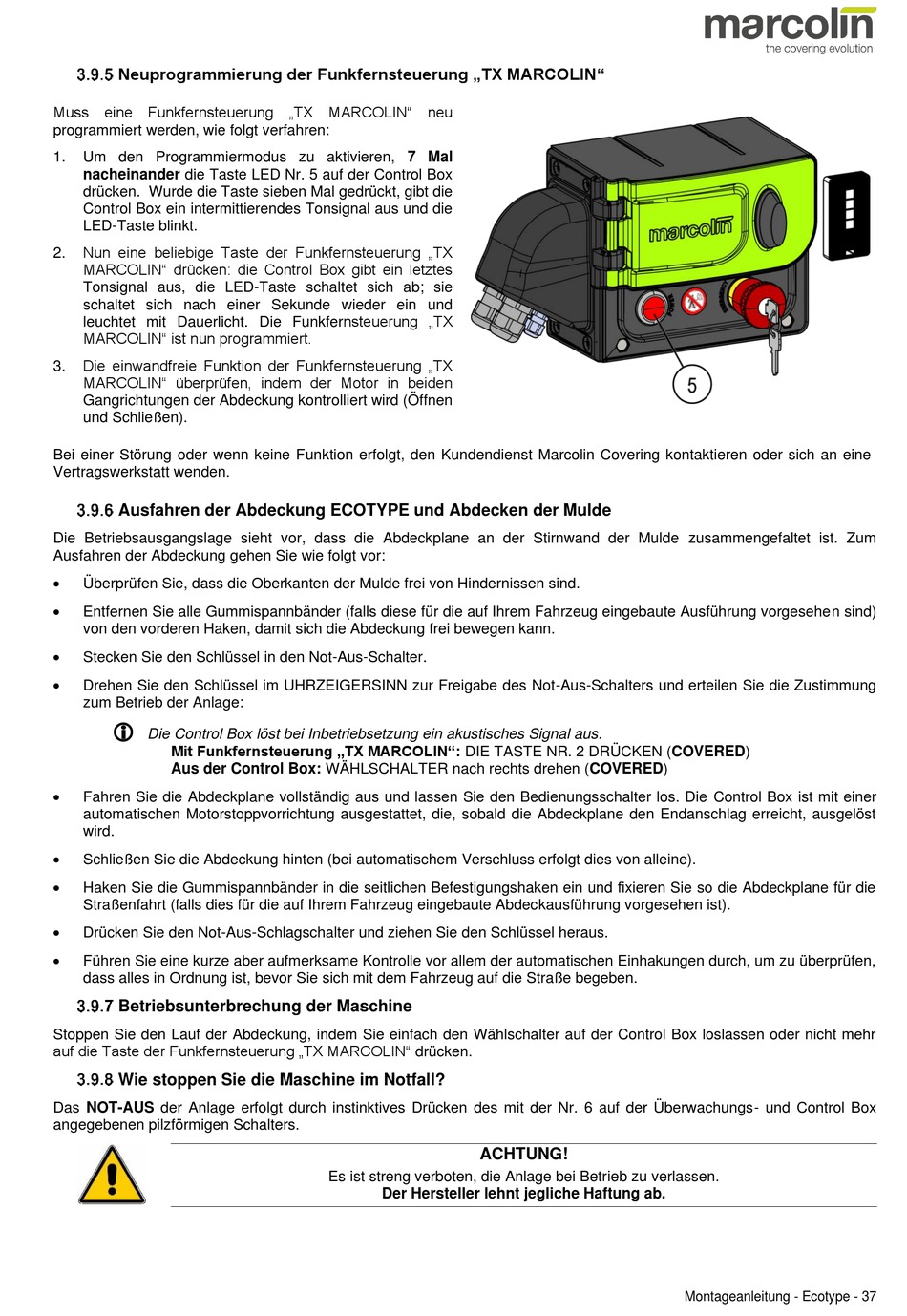

Neuprogrammierung der Funkfernsteuerung „TX MARCOLIN"
Muss eine Funkfernsteuerung „TX MARCOLIN" neu
programmiert werden, wie folgt verfahren:
1. Um den Programmiermodus zu aktivieren, 7 Mal
nacheinander die Taste LED Nr. 5 auf der Control Box
drücken. Wurde die Taste sieben Mal gedrückt, gibt die
Control Box ein intermittierendes Tonsignal aus und die
LED-Taste blinkt.
Nun eine beliebige Taste der Funkfernsteuerung „TX
2.
MARCOLIN" drücken: die Control Box gibt ein letztes
Tonsignal aus, die LED-Taste schaltet sich ab; sie
schaltet sich nach einer Sekunde wieder ein und
leuchtet mit Dauerlicht. Die Funkfernsteuerung „TX
MARCOLIN" ist nun programmiert.
Die einwandfreie Funktion der Funkfernsteuerung „TX
3.
MARCOLIN" überprüfen, indem der Motor in beiden
Gangrichtungen der Abdeckung kontrolliert wird (Öffnen
und Schließen).
Bei einer Störung oder wenn keine Funktion erfolgt, den Kundendienst Marcolin Covering kontaktieren oder sich an eine
Vertragswerkstatt wenden.

Ausfahren der Abdeckung ECOTYPE und Abdecken der Mulde

Die Betriebsausgangslage sieht vor, dass die Abdeckplane an der Stirnwand der Mulde zusammengefaltet ist. Zum
Ausfahren der Abdeckung gehen Sie wie folgt vor:
•
Überprüfen Sie, dass die Oberkanten der Mulde frei von Hindernissen sind.
•
Entfernen Sie alle Gummispannbänder (falls diese für die auf Ihrem Fahrzeug eingebaute Ausführung vorgesehen sind)
von den vorderen Haken, damit sich die Abdeckung frei bewegen kann.
•
Stecken Sie den Schlüssel in den Not-Aus-Schalter.
•
Drehen Sie den Schlüssel im UHRZEIGERSINN zur Freigabe des Not-Aus-Schalters und erteilen Sie die Zustimmung
zum Betrieb der Anlage:

Die Control Box löst bei Inbetriebsetzung ein akustisches Signal aus.
Mit Funkfernsteuerung „TX MARCOLIN": DIE TASTE NR. 2 DRÜCKEN (COVERED)
Aus der Control Box: WÄHLSCHALTER nach rechts drehen (COVERED)
•
Fahren Sie die Abdeckplane vollständig aus und lassen Sie den Bedienungsschalter los. Die Control Box ist mit einer
automatischen Motorstoppvorrichtung ausgestattet, die, sobald die Abdeckplane den Endanschlag erreicht, ausgelöst
wird.
•
Schließen Sie die Abdeckung hinten (bei automatischem Verschluss erfolgt dies von alleine).
•
Haken Sie die Gummispannbänder in die seitlichen Befestigungshaken ein und fixieren Sie so die Abdeckplane für die
Straßenfahrt (falls dies für die auf Ihrem Fahrzeug eingebaute Abdeckausführung vorgesehen ist).
•
Drücken Sie den Not-Aus-Schlagschalter und ziehen Sie den Schlüssel heraus.
•
Führen Sie eine kurze aber aufmerksame Kontrolle vor allem der automatischen Einhakungen durch, um zu überprüfen,
dass alles in Ordnung ist, bevor Sie sich mit dem Fahrzeug auf die Straße begeben.

Betriebsunterbrechung der Maschine

Stoppen Sie den Lauf der Abdeckung, indem Sie einfach den Wählschalter auf der Control Box loslassen oder nicht mehr
auf die Taste der Funkfernsteuerung „TX MARCOLIN" drücken.

Wie stoppen Sie die Maschine im Notfall?

Das NOT-AUS der Anlage erfolgt durch instinktives Drücken des mit der Nr. 6 auf der Überwachungs- und Control Box
angegebenen pilzförmigen Schalters.
ACHTUNG!
Es ist streng verboten, die Anlage bei Betrieb zu verlassen.
Der Hersteller lehnt jegliche Haftung ab.
Montageanleitung - Ecotype - 37
