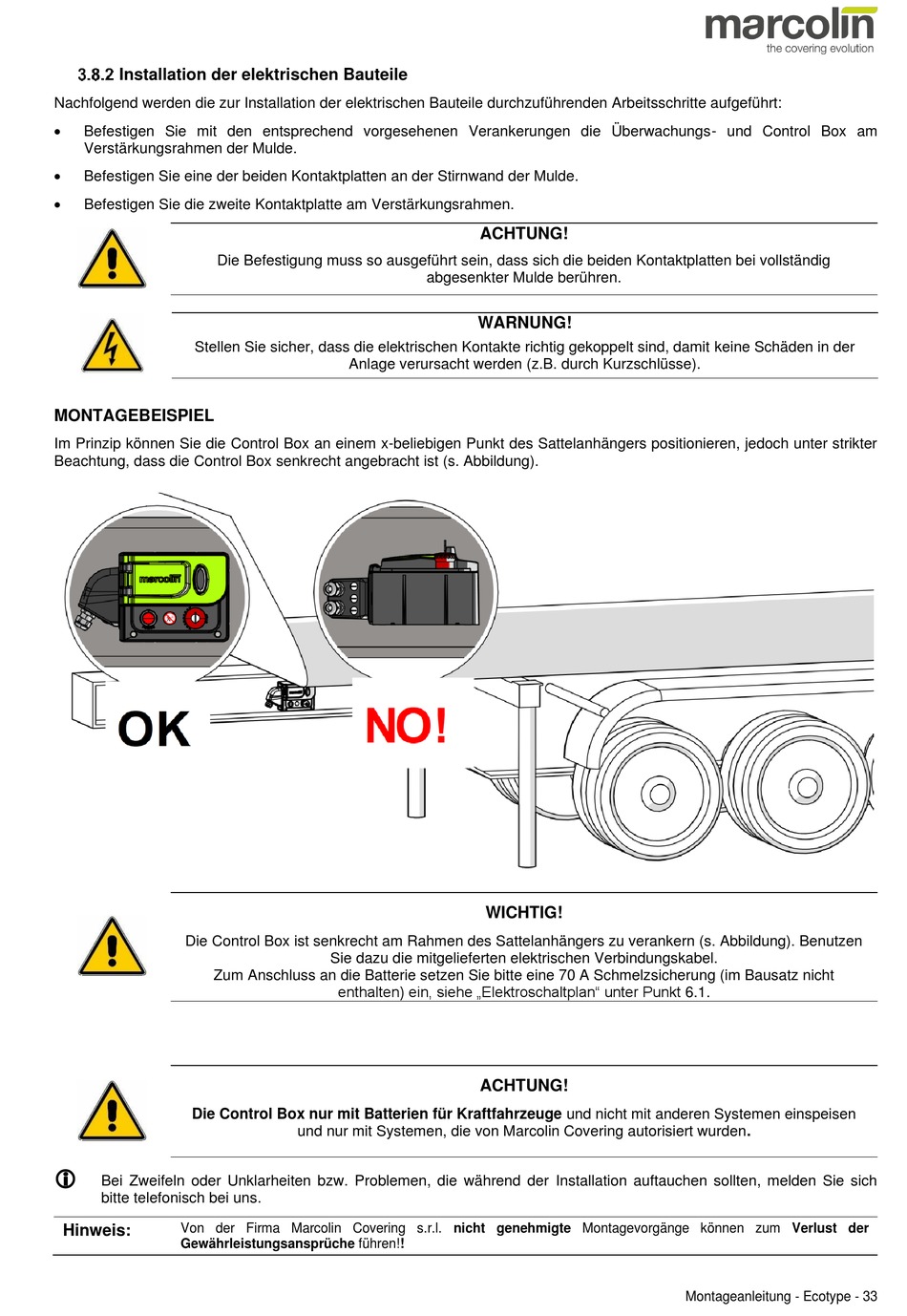

Installation der elektrischen Bauteile
Nachfolgend werden die zur Installation der elektrischen Bauteile durchzuführenden Arbeitsschritte aufgeführt:
•
Befestigen Sie mit den entsprechend vorgesehenen Verankerungen die Überwachungs- und Control Box am
Verstärkungsrahmen der Mulde.
•
Befestigen Sie eine der beiden Kontaktplatten an der Stirnwand der Mulde.
•
Befestigen Sie die zweite Kontaktplatte am Verstärkungsrahmen.
Die Befestigung muss so ausgeführt sein, dass sich die beiden Kontaktplatten bei vollständig
Stellen Sie sicher, dass die elektrischen Kontakte richtig gekoppelt sind, damit keine Schäden in der
MONTAGEBEISPIEL
Im Prinzip können Sie die Control Box an einem x-beliebigen Punkt des Sattelanhängers positionieren, jedoch unter strikter
Beachtung, dass die Control Box senkrecht angebracht ist (s. Abbildung).
Die Control Box ist senkrecht am Rahmen des Sattelanhängers zu verankern (s. Abbildung). Benutzen
Zum Anschluss an die Batterie setzen Sie bitte eine 70 A Schmelzsicherung (im Bausatz nicht
Die Control Box nur mit Batterien für Kraftfahrzeuge und nicht mit anderen Systemen einspeisen
Bei Zweifeln oder Unklarheiten bzw. Problemen, die während der Installation auftauchen sollten, melden Sie sich
bitte telefonisch bei uns.
Von der Firma Marcolin Covering s.r.l. nicht genehmigte Montagevorgänge können zum Verlust der
Hinweis:
Gewährleistungsansprüche führen!!
abgesenkter Mulde berühren.
Anlage verursacht werden (z.B. durch Kurzschlüsse).
Sie dazu die mitgelieferten elektrischen Verbindungskabel.
enthalten) ein, siehe „Elektroschaltplan" unter Punkt 6.1.
und nur mit Systemen, die von Marcolin Covering autorisiert wurden.
ACHTUNG!
WARNUNG!
WICHTIG!
ACHTUNG!
Montageanleitung - Ecotype - 33
