AJAX DoorProtect Plus Benutzerhandbuch Seite 2

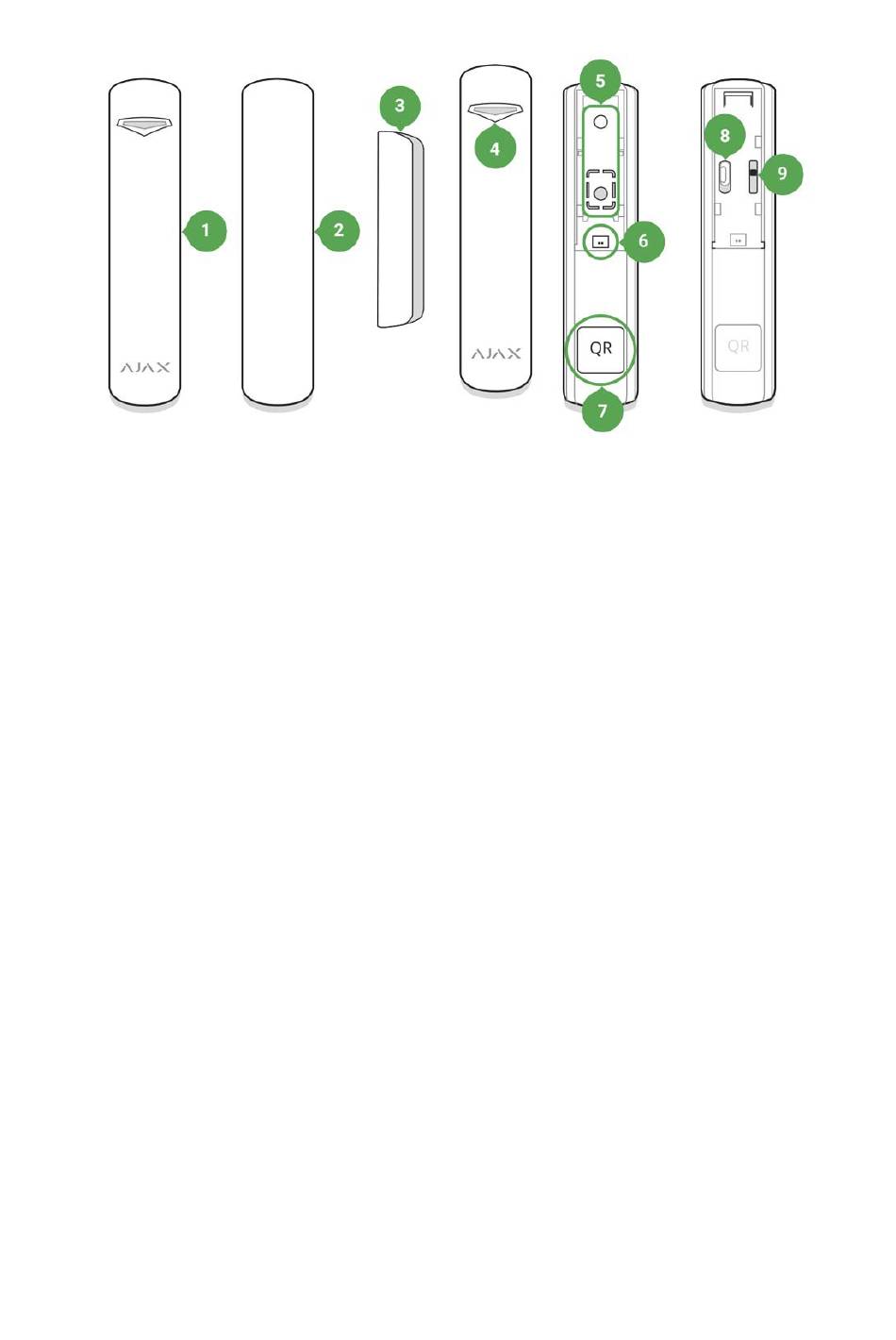

1. DoorProtect Plus
2. Großer Magnet (soll rechts von dem Melder platziert werden)
3. Kleiner Magnet (soll rechts von dem Melder platziert werden)
4. LED-Anzeige
5. SmartBracket-Befestigungsplatte (das perforierte Teil löst bei jedem Versuch, den
Detektor von der Oberfläche abzureißen, den Manipulationsschutz aus)
6. Anschlussbuchse für externen Melder
7. QR-Code
8. Geräteschalter
9. Manipulationstaste
Funktionsprinzip
DoorProtect Plus besteht aus zwei Teilen: dem Melder und dem Konstantmagneten. Der
Melder ist mit dem versiegelten Kontakt-Reed-Relais, einem eingebauten
Beschleunigungsmesser und einem Sockel für einen verdrahteten Melder eines Drittanbieters
ausgestattet.
Befestigen Sie den Melder am Türrahmen, während der Magnet am beweglichen Flügel oder
am Schiebeteil der Tür angebracht werden kann. Befindet sich das versiegelte Kontakt-Reed-
Relais innerhalb des Erfassungsbereichs des Magnetfelds, schließt es den Stromkreis, was
bedeutet, dass der Melder geschlossen ist. Das Öffnen der Tür drückt den Magneten aus dem
versiegelten Kontakt-Reed-Relais heraus und öffnet den Stromkreis. Auf diese Weise erkennt
der Melder die Öffnung.
Das DoorProtect Plus-Set enthält zwei Konstantmagnete. Der kleine arbeitet in einem
Abstand von 1 cm, der große — bis zu 2 cm.
Der Melder kann horizontal positioniert werden. Wenn keine Notwendigkeit besteht, eine
Öffnung zu erkennen, verwenden Sie nur den Detektorteil (ohne Magnete) und deaktivieren
Sie den primären Melder in den Einstellungen.
