DoorProtect Plus Benutzerhandbuch
Aktualisiert November 24, 2020

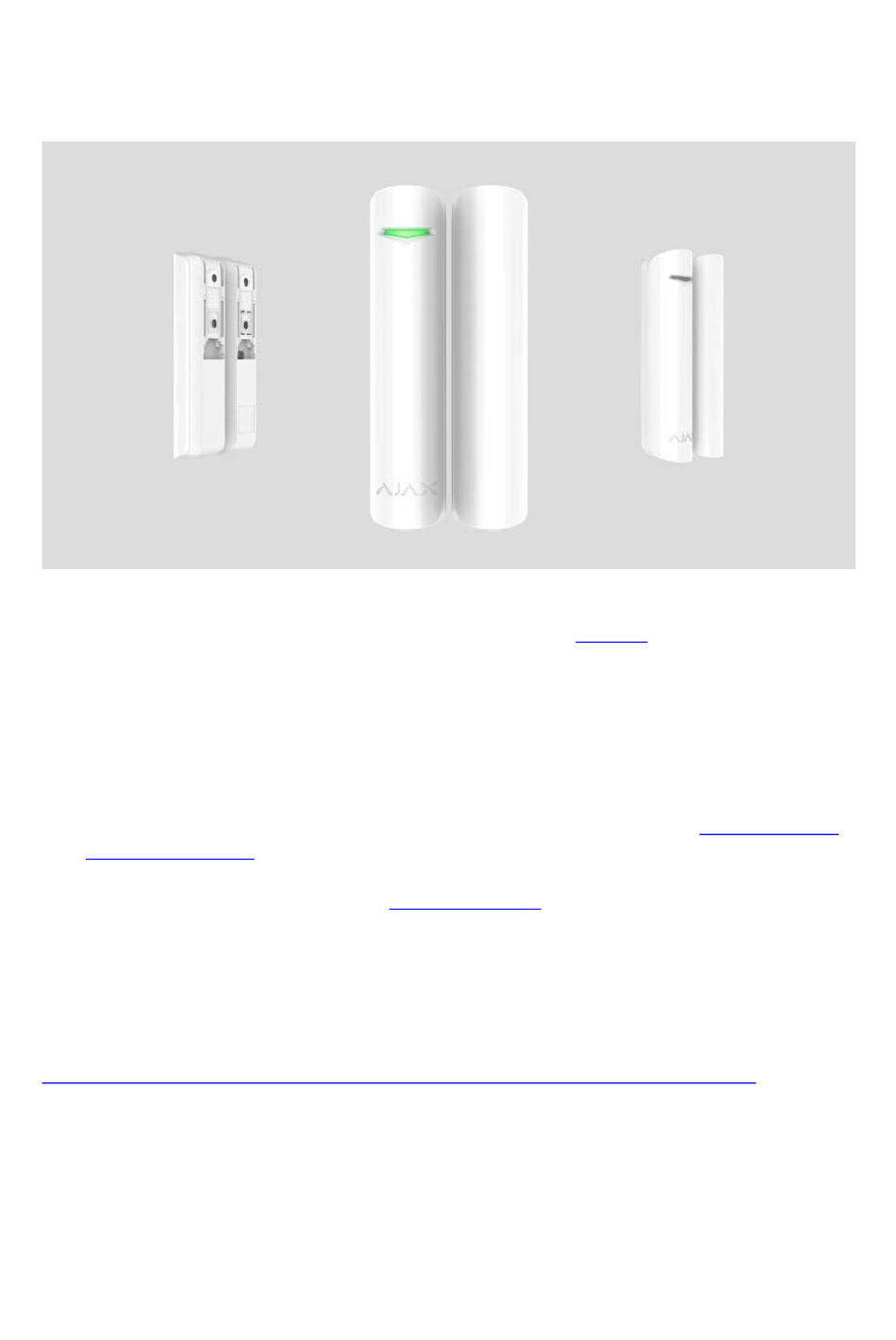

DoorProtect Plus ist ein drahtloser Öffnungs-, Schock- und Neigungsmelder, der innerhalb
des Ajax-Sicherheitssystems arbeitet und über das geschützte Jeweller-Funkprotokoll
verbunden ist. Verwendung in Innenräumen. Die Kommunikationsreichweite beträgt bis zu
1.200 m Sichtlinie. DoorProtect Plus kann mit einer vorinstallierten Batterie bis zu 5 Jahre
betrieben werden und kann mehr als eine Million Öffnungen erkennen.
DoorProtect Plus unterstützt keine Verbindung über die Integrationsmodule
Ajax uartBridge
oder
Ajax ocBridge
Plus.
Der Benutzer kann den Melder über die
Ajax-Applikation
für iOS, macOS, Windows oder
Android konfigurieren. Die App benachrichtigt den Benutzer über alle Ereignisse durch Push-
Benachrichtigungen, SMS und Anrufe (falls aktiviert).
Das Ajax-Sicherheitssystem kann an eine zentrale Überwachungsstation eines
Sicherheitsdienstes angeschlossen werden.
Öffnungsmelder mit Erschütterungs- und Neigungssensor DoorProtect Plus kaufen
Funktionselemente
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für AJAX DoorProtect Plus
Inhaltszusammenfassung für AJAX DoorProtect Plus
- Seite 1 Ajax-Sicherheitssystems arbeitet und über das geschützte Jeweller-Funkprotokoll verbunden ist. Verwendung in Innenräumen. Die Kommunikationsreichweite beträgt bis zu 1.200 m Sichtlinie. DoorProtect Plus kann mit einer vorinstallierten Batterie bis zu 5 Jahre betrieben werden und kann mehr als eine Million Öffnungen erkennen.
- Seite 2 7. QR-Code 8. Geräteschalter 9. Manipulationstaste Funktionsprinzip DoorProtect Plus besteht aus zwei Teilen: dem Melder und dem Konstantmagneten. Der Melder ist mit dem versiegelten Kontakt-Reed-Relais, einem eingebauten Beschleunigungsmesser und einem Sockel für einen verdrahteten Melder eines Drittanbieters ausgestattet. Befestigen Sie den Melder am Türrahmen, während der Magnet am beweglichen Flügel oder am Schiebeteil der Tür angebracht werden kann.
- Seite 3 (deaktivieren Sie den primären Melder in den Einstellungen рreviously). Bringen Sie den Magneten RECHTS vom Melder an. Wird der Alarm ausgelöst, sendet DoorProtect Plus das Alarmsignal sofort an die Hub- Zentrale, aktiviert die Sirenen und benachrichtigt den Benutzer und den Sicherheitsdienst.
- Seite 4 2. Benennen Sie das Gerät, scannen Sie oder geben Sie den QR-Code ein (befindet sich auf dem Meldergehäuses und der Verpackung) und wählen Sie den Aufstellungsraum aus. 3. Tippen Sie auf Hinzufügen — der Countdown beginnt. 4. Schalten Sie das Gerät ein. Damit Erkennung und Verbindung erfolgen kann, muss sich das Melder im Empfangsbereich des drahtlosen Netzwerks der Hub-Zentrale befinden (an einem einzelnen geschützten...
- Seite 5 Verbindungsstatus zwischen Hub-Zentrale Verbindung und Melder Ladezustand der Batterie das Gerät. Wird in Prozentsatz angezeigt Akku-Ladung Anzeige der Batterieladung in Ajax-Apps Der Manipulationsmodus des Melders, der auf Gehäusedeckel die Ablösung oder Beschädigung des Gehäuses reagiert Die Eintrittsverzögerung ist die Zeit, die Ihnen für die Unscharfschaltung des...
- Seite 6 System automatisch deaktiviert, wenn die Anzahl der Alarme überschritten wird (wird in den Einstellungen der automatischen Gerätedeaktivierung eingerichtet). Diese Funktion ist in der Ajax PRO App konfigurierbar. Nach Timer — das Gerät wird vom System automatisch abgeschaltet, wenn der Wiederherstellungs-Timer abläuft (wird in den Einstellungen der...
- Seite 7 LED-Alarmanzeige Firmware-Version 5.55.0.0 oder höher Ermitteln der Firmware-Version oder ID des Melders oder Geräts Wenn die Einstellung aktiv ist, reagiert der Primär-Melder DoorProtect Plus-Primärmelder auf das Öffnen/Schließen Wenn die Einstellung aktiv ist, registriert der Externer Kontakt Melder externe Melder-Alarme Erschütterungsmelder...
- Seite 8 Wählen Sie den Normalwinkel des Sensors. Kippen Oberhalb dieses Grenzwertes erkennt der Sensor einen Alarm Die Anzahl der Sekunden von dem Moment, Neigungsalarms Verzögerung in dem der Sensor gekippt wird, bis zum Alarm Immer aktiv Beim Einschalten ist der Melder immer scharf Auswahl des Typs eines externen verdrahteten Externer Kontakt Modus...
- Seite 9 Batterie beschrieben Funktionsprüfung Das Ajax-Sicherheitssystem ermöglicht die Durchführung von Tests zur Überprüfung der Funktionalität angeschlossener Geräte. Die Tests beginnen nicht sofort, sondern standardmäßig innerhalb von 36 Sekunden. Die Startzeit hängt vom Ping-Intervall ab (der Abschnitt über die „Jeweller“-Einstellungen in den Hub-Zentrale-Einstellungen).
-
Seite 10: Installieren Des Melders
Installieren des Melders Die Lage von DoorProtect Plus hängt von der Entfernung zur Hub-Zentrale und von Hindernissen ab, die die Übertragung des Funksignals behindern: Wände, Böden, große Gegenstände im Raum. Gerät ist nur für die Innenraummontage vorgesehen. Überprüfen Sie den Jeweller-Signalpegel am Installationsort Wenn der Signalpegel niedrig ist (ein Balken), können wir den stabilen Betrieb des Melders... -
Seite 11: Anschließen Eines Verdrahteten Melders Eines Drittanbieters
Sie den kleinen Magneten aus dem Set. Der Abstand zwischen Magnet und Melder sollte 1 cm nicht überschreiten. Wenn Sie die Teile von DoorProtect Plus in der gleichen Ebene positionieren, verwenden Sie den großen Magneten. Seine Auslöseschwelle beträgt 2 cm. - Seite 12 Anschlussklemme an DoorProtect Plus angeschlossen werden. Wir empfehlen, den kabelgebundenen Melder in einem Abstand von nicht mehr als 1 Meter zu DoorProtect Plus zu installieren. Längere Drahtlängen erhöhen das Risiko seiner Beschädigung und verringern die Qualität der Kommunikation zwischen den Melder.
-
Seite 13: Installation
Um sicherzustellen, dass der Alarm beim Öffnen des Rollladens ausgelöst wird, schließen Sie den verdrahteten Rollladenbewegungsmelder mit dem Öffnerkontakt (normalerweise geschlossen) an DoorProtect Plus an. Die Funktion ist für Geräte mit Firmware ab Version 5.53.1.0 verfügbar. Wie kann ich die Firmware-Version oder die ID des Sensors oder Geräts ermitteln So schließen Sie den Rollladen-Bewegungsmelder an DoorProtect Plus an... -
Seite 14: Technische Daten
Wenn sich die Tür 10 Mal am Tag öffnet und das Ping-Intervall des Melders 60 Sekunden beträgt, dann arbeitet DoorProtect Plus 7 Jahre mit der vorinstallierten Batterie. Zum Beispiel reduziert ein Ping-Intervall von 12 Sekunden die Lebensdauer der Batterie auf 2 Jahre. -
Seite 15: Garantie
7. Einbausatz 8. Schnellstartanleitung Garantie Die Garantie für die Produkte der „AJAX SYSTEMS MANUFACTURING“ LIMITED LIABILITY COMPANY gilt 2 Jahre nach dem Kauf und gilt nicht für die vorinstallierte Batterie. Wenn das Gerät nicht ordnungsgemäß funktioniert, wenden Sie sich zunächst an den Support —...
