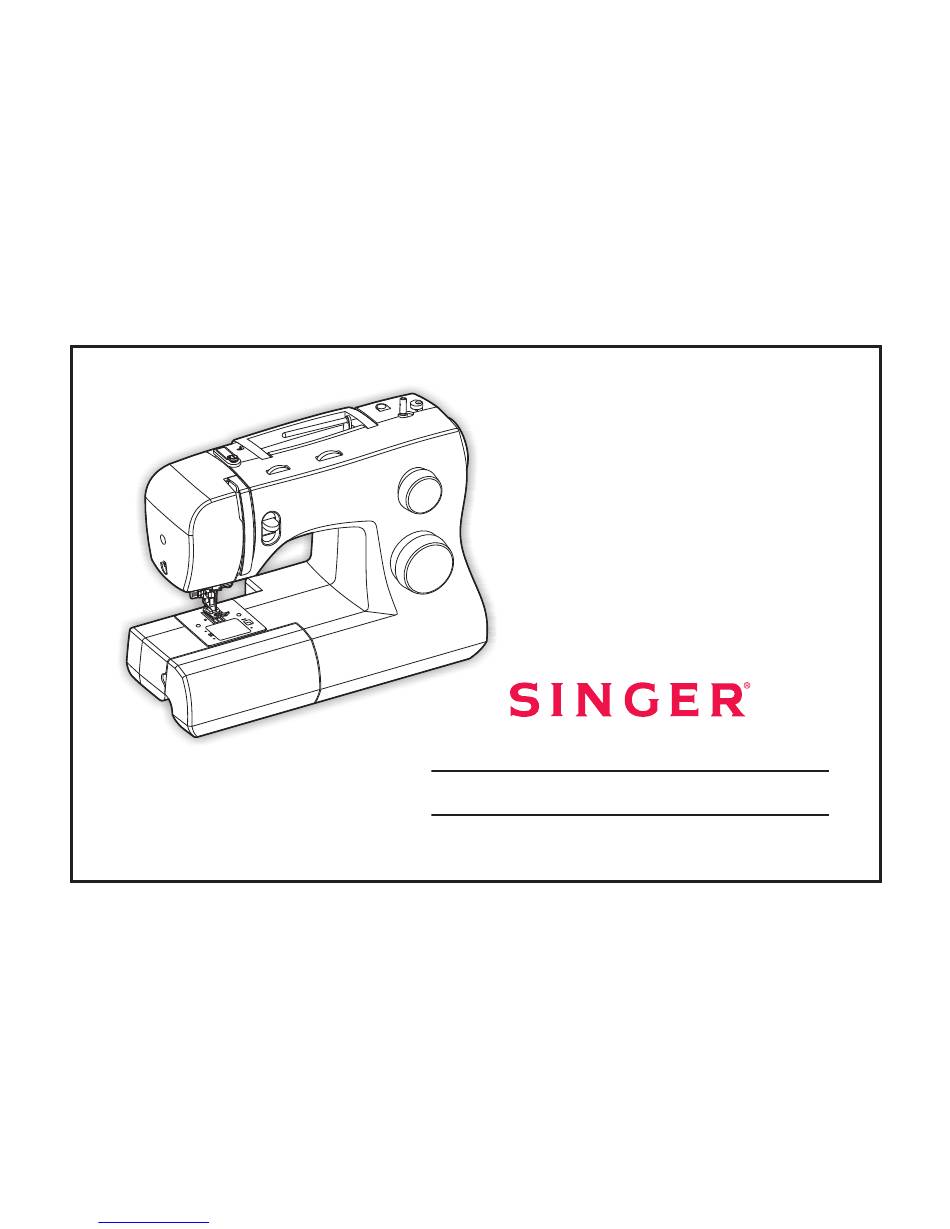

- Seite 70 021Q5A0113 ( ) Feb/12 SINGER 3323(Q50A)/A5 Downloaded from www.Manualslib.com manuals search engine...
- Seite 71 Downloaded from www.Manualslib.com manuals search engine...
-
Seite 72: Wichtige Sicherheitshinweise
Wartungsarbeiten, die in dieser Anleitung beschrieben sind, durch den Benutzer ausgeführt werden. • Selbstständige Einstellungen des Motorriemens sind nicht gestattet. Sollten entsprechende Einstellungen notwendig sein, ist die zuständige Singer-Vertretung zu kontaktieren. • Den Netzstecker nicht am Kabel, sonder am Stecker aus der Steckdose ziehen. - Seite 73 Boden gefallen ist oder wenn sie beschädigt bzw. nass wurde. Ist eine Überprüfung bzw. Reparatur notwendig oder sind elektrische bzw. mechanische Justierungen erforderlich, so bringen Sie die Maschine zum nächstgelegenen Singer-Vertragshändler oder Singer-Kundendienst. • Die Maschine darf nicht betrieben werden, falls irgendwelche Luftöffnungen verschlossen sind. Halten Sie die Belüftungsöffnungen der Maschine und des Fußanlassers frei von Flusen, Staub und losem Gewebe.
- Seite 74 Ist das Netzkabel beschädigt, muss es vom Hersteller, Händler bzw. durch eine sonstige qualifizierte Person ausgetauscht werden, um eine potentielle Gefahrenquelle zu eliminieren. Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisung, wie das Gerät zu benutzen ist.
- Seite 75 Herzlichen Glückwunsch! ® Wir gratulieren zum Kauf Ihrer SINGER -Nähmaschine, die Ihnen das Nähen, Schneidern und Ausbessern erleichtert und die Voraussetzung schafft, Ihre eigene Kreativität zu entfalten. Sie werden schnell feststellen wie ® leicht und einfach Ihre neue SINGER -Nähmaschine zu handhaben ist.
- Seite 76 Inhaltsverzeichnis Grundlagen der Nähmaschine Beschreibung der Maschine ..............................2/3 Maschine an das Netz anschließen .............................4 Lüfterhebel ....................................5 Zubehör ......................................6 Einfädeln der Nähmaschine Unterfaden aufspulen ..................................7 Unterspule einsetzen ...................................8 Einfädeln des Oberfadens ................................9 Automatischer Nadeleinfädler ..............................10 Unterfaden heraufholen ................................11 Oberfadenspannung ..................................12 Nähen Wahl des Musters ..................................13 Stichbreiten- und Stichlängenrad...
-
Seite 77: Beschreibung Der Maschine

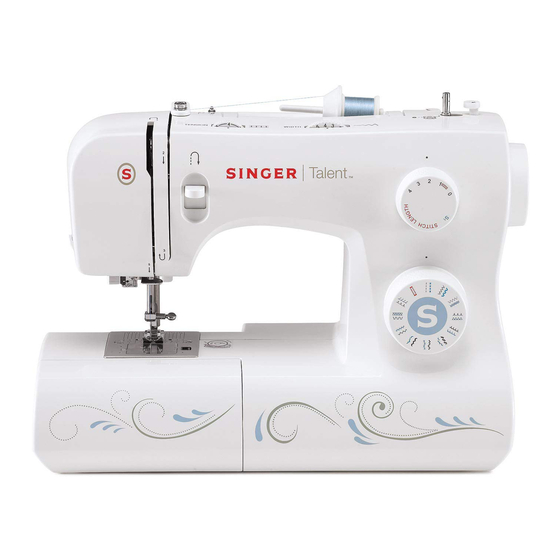

Beschreibung der Maschine Fadenspannung Fadengeber Hebel zum Rückwärtsnähen Fadenabschneider Nähfuß Stichplatte Anschiebetisch Spulerstopper Stichbreitenrad 10. Stichlängenrad 11. Stichwählrad 12. Automatischer Nadeleinfädler 13. Knopflochhebel Downloaded from www.Manualslib.com manuals search engine... - Seite 78 Beschreibung der Maschine 14. Waagrechter Garnhalter 15. Spuler 16. Bohrung für zweiten Garnhalter 17. Handrad 18. Lichtschalter, Netzschalter 19. Stecker 20. Fadenspannung für Spuler 21. Oberfadenführung 22. Frontplatte 23. Tragegriff 24. Lüfterhebel 25. Fußanlasser 26. Netzstecker Downloaded from www.Manualslib.com manuals search engine...
-
Seite 79: Maschine An Das Netz Anschließen
Maschine an das Netz anschließen Schließen Sie die Maschine wie abgebildet an. (1) Verwenden Sie für den Stecker auch die richtige Steckdose. Achtung: Stecken Sie die Maschine aus, wenn sie nicht in Betrieb ist. Fußanlasser Der Fußanlasser regelt die Geschwindigkeit mit der sie nähen wollen. -
Seite 80: Lüfterhebel
Lüfterhebel Wenn Sie mehrlagig nähen, dann kann der Fuß mit dem Lüfterhebel in eine höhere Position gehoben werden (A). Downloaded from www.Manualslib.com manuals search engine... -
Seite 81: Zubehör
Zubehör 1 Zubehör Zubehör (1) a. Allzweckfuß b. Reißverschlussfuß c. Knopflochfuß d. Knopfannähfuß 006918008 006905008 006Q6A0150 006914008 e. Pinsel/Nahttrenner f. Kanten-/Quiltführung g. Nadelsortiment h. Großer und kleiner Garnhalter i. Spulen j. Schraubenzieher k. Stopfplatte l. Zusätzlicher Garnhalter m. Filzscheibe für Garnhalter n. -
Seite 82: Unterfaden Aufspulen
Unterfaden aufspulen - Schieben Sie die Garnspule auf den Nähgarnhalter und befestigen Sie diese mit der Fadenablaufscheibe. (1/2) - Legen Sie den Faden in die Fadenführung ein. (3) - Ziehen Sie den Faden im Uhrzeigersinn durch die Spannungsscheibe. (4) - Fädeln Sie das Fadenende durch das kleine Loch in der Spule und setzen diese auf die Spulvorrichtung auf. -
Seite 83: Unterspule Einsetzen
Unterspule einsetzen Wenn Sie die Unterspule einsetzen, dann muss die Nadel in der höchsten Position sein. - Legen Sie die Spule in die Spulenkapsel so ein, dass sich die Spule gegen den Uhrzeigersinn dreht. - Führen Sie den Faden durch den Schlitz (A). - Ziehen Sie den Faden , bis er in der Kerbe einrastet (B). -
Seite 84: Einfädeln Des Oberfadens
Einfädeln des Oberfadens Das Einfädeln des Oberfadens ist einfach, muss jedoch unbedingt richtig ausgeführt werden, da sonst diverse Probleme beim Nähen auftreten können. - Bringen Sie die Nadel in Hochstellung (1) und drehen Sie das Handrad so lange entgegen dem Uhrzeigersinn, bis die Nadel eben beginnt, sich abwärts zu bewegen, um die Spannungsscheiben zu lösen. -
Seite 85: Automatischer Nadeleinfädler
Automatischer Nadeleinfädler - Bringen Sie die Nadel in ihre höchste Stellung. - Drücken Sie den Hebel (A) so weit es geht nach unten. - Der Einfädler nimmt automatisch die Einfädelposition (B) ein. - Führen Sie den Faden um die Vorspannung (C) herum. - Führen Sie den Faden vor der Nadel von unten nach oben um den Haken (D) herum. -
Seite 86: Unterfaden Heraufholen
Unterfaden heraufholen Halten Sie den Oberfaden mit der linken Hand und drehen Sie das Handrad mit der rechten Hand. (1) Hinweis: Sollten Probleme beim Hochziehen des Unterfadens auftreten, so stellen Sie sicher, dass sich der Faden nicht in der Spulenkapsel bzw. im ausziehbaren Anschiebetisch verfangen hat. -
Seite 87: Oberfadenspannung
Oberfadenspannung Oberfadenspannung Die normale Spannungseinstellung ist auf "4". Um die Spannung zu erhöhen, drehen Sie den Spannungsknopf auf die nächst höhere Nummer. Um die Spannung zu lockern, drehen Sie den Spannungsknopf auf die nächst niedrigere Nummer. Abbildung: A. Normale Fadenspannung für Geradstich. B. -
Seite 88: Wahl Des Musters
Wahl des Musters Die Übersicht auf dieser Seite gibt an, welche Stiche auf der Nähmaschine zur Verfügung stehen. Die Stichmuster in der oberen Reihe werden auf dem Stichwählrad grau dargestellt. Zum Wählen der grau angezeigten Stiche müssen Sie das Stichwählrad drehen. (d) Verwenden Sie das Stichlängenrad (c), um die Stichlänge an Ihr Projekt anzupassen. -
Seite 89: Stichbreiten- Und Stichlängenrad
Stichbreiten- und Stichlängenrad Funktion des Stichbreitenrads Die maximale Stichbreite für Zickzackstiche beträgt 5 mm, die Breite lässt sich jedoch für jeden Stich reduzieren. Vergrößern oder verkleinern können Sie die Stichbreite, indem Sie das Einstellrad zwischen "0" und "6" hin und her bewegen. (1) Über das Stichbreitenrad wird gleichzeitig die Endlos- Nadelposition für den Geradstich eingestellt. -
Seite 90: Nähen Von Geradstichen
Nähen von Geradstichen Vor Nähbeginn müssen Sie die Maschine auf Geradstich einstellen. (1) Legen Sie den Stoff so unter den Nähfuß, dass die Stoffkante an der gewünschten Führungslinie auf der Stichplatte anliegt. Senken Sie den Nähfußheber ab und betätigen Sie dann den Fußanlasser, um mit dem Nähen zu beginnen. -
Seite 91: Naht Beenden
Vernähen Um die Naht am Anfang und am Ende zu festigen, sollten Sie die Rückwärtstaste drücken, und einige Stiche nach rückwärts nähen (A). Lassen Sie die Rückwärtstaste los und nähen Sie weiter. Am Ende der Naht wiederholen Sie den Vorgang. (1) Naht beenden Drehen Sie das Handrad gegen den Uhrzeigersinn, um die Nadel in die höchste Position zu bringen. -
Seite 92: Wahl Von Elastikstichen
Wahl von Elastikstichen Die elastischen Stiche werden auf dem Stichwählrad in blauer Farbe angezeigt. Wenn Sie diese Stiche wählen möchten, müssen Sie das Stichwählrad auf den gewünschten Stich einstellen. Stellen Sie dann das Stichlängenrad auf "S1" ein. Es gibt mehrere Elastikstiche. Hier erhalten Sie zwei Beispiele: Gerader Elastikstich Stellen Sie das Stichwählrad auf "... -
Seite 93: Blindstich
Fäden erfasst. (2) Glätten und Bügeln Sie den Stoff nach dem Nähen. Hinweis: Das Nähen von Blindstichen ist noch einfacher mit dem ® Blindstichfuß, den Sie bei Ihrem SINGER Händler erhalten. (Artikelnummer s. S. 6) Downloaded from www.Manualslib.com manuals search engine... -
Seite 94: 1-Step-Knopflöcher Nähen
1-Step-Knopflöcher nähen Das Nähen von Knopflöchern ist einfach und führt zu einem zuverlässigen Ergebnis. Wir empfehlen Ihnen jedoch, immer erst auf einem Rest des zu verwendenden Stoffes samt Vlies ein Probeknopfloch zu nähen. Knopflöcher nähen 1. Markieren Sie die Position des Knopflochs mit Schneiderkreide auf dem Stoff. -
Seite 95: Annähen Von Knöpfen
Annähen von Knöpfen Bringen Sie die Stopfplatte an. (1) Entfernen Sie den Allzweckfuß und setzen Sie den Knopfannäh- fuß ein. (2) Stellen Sie die Stichlänge auf "0" ein. Legen Sie den Knopf und den Stoff unter den Knopfannäh- fuß wie in Abbildung 3 gezeigt. Stellen Sie die Maschine auf Zickzackstich und die Stichbreite auf einen Wert zwischen "3"... -
Seite 96: Kräuseln
Kräuseln * Der Kräuselfuß ist ein zusätzlicher Nähfuß und nicht im Lieferumfang der Maschine enthalten. (1) - Entfernen Sie den Nähfußschaft. (2) - Setzen Sie den Kräuselfuß ein. - Nähen Sie eine oder mehrere Reihen Geradstich. - Soll der Kräuseleffekt stärker sein, lockern Sie die Oberfadenspannung unter 2, so dass der Unterfaden auf der Unterseite des Stoffes liegt. -
Seite 97: Freihandstopfen Und Quilten (Stippling)
Freihandstopfen und quilten (Stippling) * Der Stopf-/Stickfuß ist optionales Zubehör und gehört nicht zum Lieferumfang der Maschine. (1) Stopfen: Bringen Sie die Stopfplatte an (2) und entfernen Sie die Nähfussklammer. (3) Bringen Sie den Stopf-/Stickfuß am Nähfußschaft an. Der Hebel (a) sollte hinter der Nadelhalterschraube (b) stehen. Drücken Sie den Stopf-/Stickfuß... -
Seite 98: Der Obertransporteur (Zusatz-Zubehör)
Der Obertransporteur (Zusatz-Zubehör) Probieren Sie immer zuerst ohne den Obertransporteur zu nähen und benutzen Sie ihn nur bei Bedarf. Befestigungskopf (e) Mit dem Standardnähfuß Ihrer Nähmaschine haben Sie eine bessere Sicht auf die Naht und es ist einfacher, den Stoff zu Arm (c) führen. -
Seite 99: Kantenschneider (Zusatz-Zubehör)
Kantenschneider (Zubehör) Mit dem Nähfußheber (a) den Nähfußschaft (1) anheben. Nähfuß entfernen. (Siehe Seite 26) Setzen Sie den Kantenschneider wie folgt ein (2): - Den Metallarm des Kantenschneiders (b) um die Schraube am Nadelhalter (c) legen. - Nähfuß senken, dabei muss der Stift (d) am Kantenschneider in den Nähfußhalter (e) einrasten. -
Seite 100: Anschiebetisch Befestigen
Anschiebetisch befestigen Halten Sie den Anschiebetisch waagrecht und drücken ihn in die Pfeilrichtung. (1) Das Innere des Anschiebetisches kann als Zubehörfach verwendet werden. Um es zu öffnen, klappen Sie die Abdeckung wie abgebildet auf. (2) Downloaded from www.Manualslib.com manuals search engine... -
Seite 101: Anbringen Des Nähfußhalters
Anbringen des Nähfußhalters Heben Sie die Nähfußstange (a) mithilfe des Nähfußhebers an. Befestigen Sie den Nähfußhalter (b) wie abgebildet. (1) Anbringen des Nähfußes Senken Sie den Nähfußhalter (b) mithilfe des Nähfußhebers ab, bis sich die Aussparung (c) exakt über dem Stift (d) befindet. -
Seite 102: Stoff/ Nadel/ Faden-Tabelle
SINGER 2032 Ledernadel. Leder und Kunstleder. Beachte: ® 1. Für ein perfektes Stichbild sollten Sie unbedingt original SINGER -Nadeln verwenden. 2. Wechseln Sie die Nadeln regelmäßig und nicht erst wenn Sie stumpf oder krumm sind. Downloaded from www.Manualslib.com manuals search engine... -
Seite 103: Stopfplatte
Für normale Näharbeiten müssen Sie die Stopfplatte entfernen. Für das Freihandnähen empfiehlt sich die Verwendung eines Stopf-/Stickfuß, der als optionales Zubehör bei Ihrem ® SINGER Händler erhältlich ist. (Artikelnummer für Stopf- /Stickfuß. S. 6) Downloaded from www.Manualslib.com manuals search engine... -
Seite 104: Einsetzen Und Wechseln Von Nadeln
Einsetzen und Wechseln von Nadeln Wechseln Sie die Nadeln regelmäßig, besonders dann, wenn sie krumm oder beschädigt sind. ® Verwenden Sie immer SINGER -Originalnadeln. Setzen Sie die Nadel wie abgebildet ein: - Lösen Sie die Nadelhalterschraube. - Die flache Seite der Nadel muss immer hinten sein. -
Seite 105: Wechseln Der Glühbirne
- Entfernen Sie die Frontplatte (B). - Drehen Sie die Lampe heraus und geben eine neue (C) hinein. - Befestigen Sie die Frontplatte. Bei eventuell auftretenden Problemen wenden Sie sich an Ihren ® authorisierten SINGER Händler. Downloaded from www.Manualslib.com manuals search engine... -
Seite 106: Behebung Von Störungen
Behebung von Störungen Störung Ursache Fehlerbehebung Oberfaden reißt 1.Die Maschine ist falsch eingefädelt. 1.Die Maschine neu einfädeln. 2.Die Fadenspannung ist zu stark. 2.Die Fadenspannung reduzieren (kleinere Nummer). 3.Der Faden ist zu dick. 3.Die Nadelstärke erhöhen. 4.Die Nadel ist nicht richtig eingesetzt. 4.Die Nadel neu einsetzen (Flache Koblenseite muß... - Seite 107 Halten Sie Verpackungsmaterial von Kindern fern und entsorgen Sie dieses umweltgerecht. Wenn die Nähmaschine einmal ausgedient hat, dann entsorgen Sie diese an einer Sammelstelle für Elektro- und Elektronikschrott. 021Q5A0 0 7 1( ) Mar/10 SINGER 3323(Q50A) Downloaded from www.Manualslib.com manuals search engine...
