GRE DSPS35 Bedienungsanleitung Seite 34

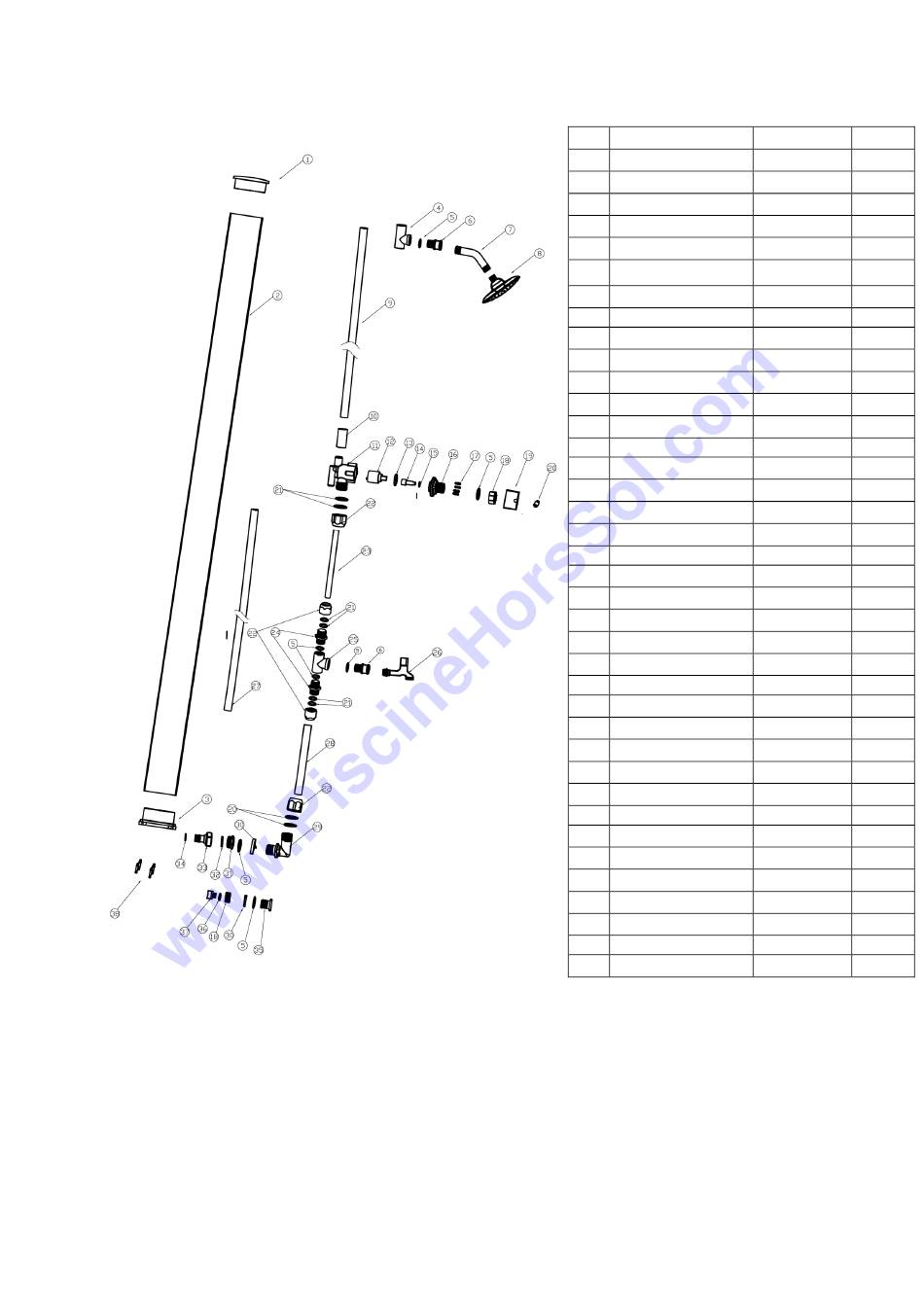

Nº
1 Tampão superior
2 Tubo oval superior
3 Base
4 Derivação
5 Anel O 1
6 Conector de saída
7 Tubo de extensão
8 Cabeça do duche
9 Tubo 16-PVC
10 Tubo 20-PVC
11 Válvula de 3 vias
12 Corpo da válvula
13 Anel O 2
14 Eixo
15 Anel O 3
16 Tampão
17 Parafusos 4*16
18 Porca
19 Puxador metálico
20 Perno
21 Anel O 4
22 Porca
23 Tubo plástico AL 1
24 Adaptador
25 União em T
26 Torneira
27 Tubo PVC 16 2
28 Tubo plástico AL 2
29 Cotovelo
30 Tampão
31 Porca da entrada
32 Junta de entrada
33 Conector da entrada
34 Anel O de entrada
35 Válvula de drenagem
36 Anel O 4
37 Disjuntor
38 Perno de expansão
34
NOME MATERIAL
ABS
PVC
PVC
PA6
borracha
Hpb-59-1
Hpb-59-1
PVC
PVC
PVC
borracha
Hpb-59-1
borracha
PA6
SUS 304
PA6
Hpb-59-1
Hpb-59-1
borracha
PA6
PA6
PA6
Hpb-59-1
PVC
PA6
PA6
Hpb-59-1
TPE
ABS
borracha
PA6
borracha
PA6
SUS 304
QUANT.
1
1
1
1
7
2
1
1
1
1
1
1
1
1
1
1
4
2
1
1
8
4
1
2
1
1
1
1
1
2
1
1
1
1
1
1
1
4
