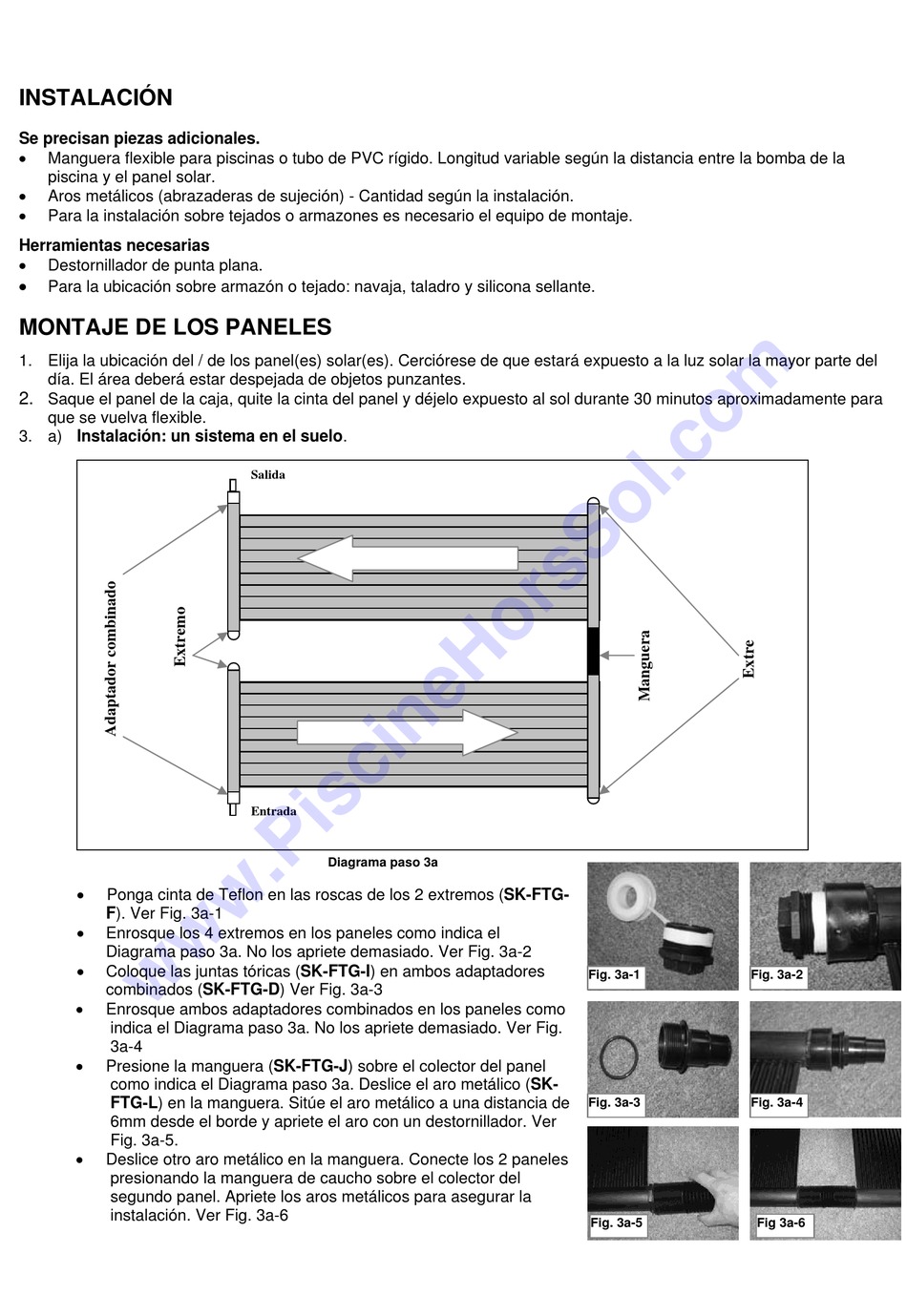

INSTALACIÓN
Se precisan piezas adicionales.

Manguera flexible para piscinas o tubo de PVC rígido. Longitud variable según la distancia entre la bomba de la
piscina y el panel solar.

Aros metálicos (abrazaderas de sujeción) - Cantidad según la instalación.

Para la instalación sobre tejados o armazones es necesario el equipo de montaje.
Herramientas necesarias

Destornillador de punta plana.

Para la ubicación sobre armazón o tejado: navaja, taladro y silicona sellante.
MONTAJE DE LOS PANELES
1. Elija la ubicación del / de los panel(es) solar(es). Cerciórese de que estará expuesto a la luz solar la mayor parte del
día. El área deberá estar despejada de objetos punzantes.
2.
Saque el panel de la caja, quite la cinta del panel y déjelo expuesto al sol durante 30 minutos aproximadamente para
que se vuelva flexible.
3. a) Instalación: un sistema en el suelo.

Ponga cinta de Teflon en las roscas de los 2 extremos (SK-FTG-
F). Ver Fig. 3a-1

Enrosque los 4 extremos en los paneles como indica el
Diagrama paso 3a. No los apriete demasiado. Ver Fig. 3a-2

Coloque las juntas tóricas (SK-FTG-I) en ambos adaptadores
combinados (SK-FTG-D) Ver Fig. 3a-3

Enrosque ambos adaptadores combinados en los paneles como
indica el Diagrama paso 3a. No los apriete demasiado. Ver Fig.
3a-4

Presione la manguera (SK-FTG-J) sobre el colector del panel
como indica el Diagrama paso 3a. Deslice el aro metálico (SK-
FTG-L) en la manguera. Sitúe el aro metálico a una distancia de
6mm desde el borde y apriete el aro con un destornillador. Ver
Fig. 3a-5.

Deslice otro aro metálico en la manguera. Conecte los 2 paneles
presionando la manguera de caucho sobre el colector del
segundo panel. Apriete los aros metálicos para asegurar la
instalación. Ver Fig. 3a-6
Salida
Entrada
Diagrama paso 3a
Fig. 3a-1 Fig. 3a-2
Fig. 3a-3 Fig. 3a-4
Fig. 3a-5 Fig 3a-6
