Made in
Germany
IXBACK senso
Typ | Type Nr. 382
Instruction manual: DE | EN | FR | NL
FR
Feu arrière à DEL et accu IXBACK senso
Notice d'emploi. A lire impérativement avec attention avant l'utilisation !
Matériel fourni
1 boîtier d'éclairage IXBACK | 1 boîtier avec support | 1 bande en acier inox |  
1 plaque de serrage en métal | 1 joint caoutchouc | 2 protections adhésives | 2 joints 
caoutchouc | 2 attaches de câble | 1 vis spéciale bref, noir | 1 vis spéciale longue, polie | 
1 clé spéciale T20

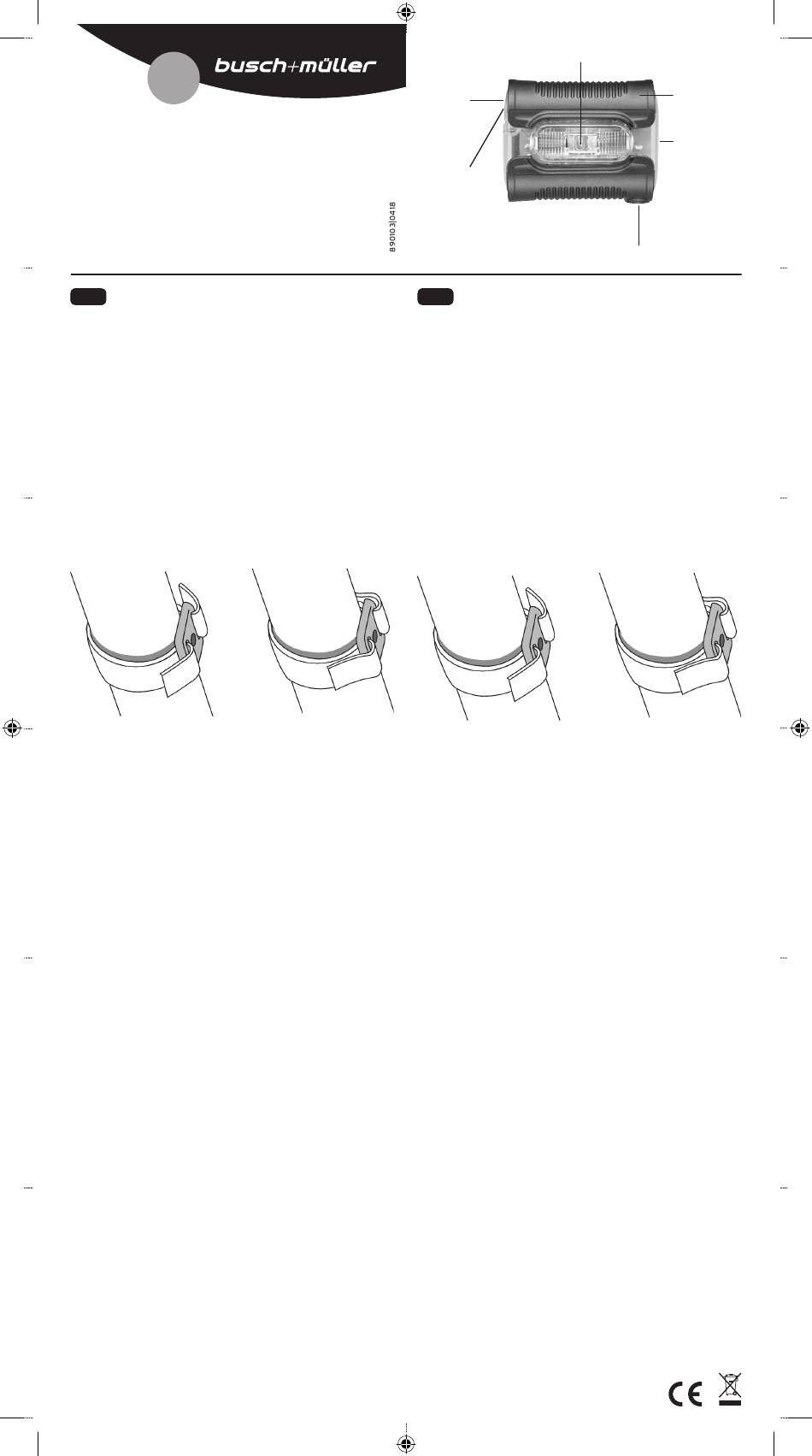

Installer le boîtier sur le tube porte-selle
Veiller à ce que la surface frontale soit orientée verticalement par rapport à la 
chaussée. Position correcte = le petit trou situé dans le boîtier se trouve en bas.  
Le boîtier peut être fixé selon trois méthodes différentes :
Avec collier en métal Klick-Fix. Résistance antivol maximale.
La feu arrière ne peut pas être desserrée sans outil, ce qui représente la meilleure 
protection anti-vol. Placer la bande en acier inox autour du tube porte-selle (les 
extrémités sont dirigées vers l'arrière). Guider les extrémités à travers les fentes de 
la plaque de serrage (si nécessaire, caler avec une bande caoutchouc à titre de pro-
tection). Le côté de la plaque de serrage qui présente une arête vive doit être dirigé 
vers le tube de selle. Serrer le plus possible la bande en acier (à l'aide d'une pince de 
préférence) et replier les extrémités (fig. de gauche). Presser aussi étroitement que 
possible les extrémités contre le tube porte-selle (fig. de droite).
Placer le boîtier au centre de la plaque de serrage et le visser (avec la vis spéciale 
longue et polie). Lors du vissage, la plaque se serre automatiquement et la bande en 
acier inox se tend. La pince de maintien du boîtier peut être adaptée additionnelle-
ment au tube de selle avec un joint caoutchouc.
Avec attache de câble. Résistance antivol intermédiaire. 
Enfiler une attache de câble à travers les quatre orifices de la pince de maintien 
située sur le boîtier. La guider sur le pourtour du tube porte-selle et la serrer  
fermement (la deuxième attache de câble est fournie comme pièce de rechange).
Avec joint caoutchouc. Aucune résistance antivol.
Choisir l'un des deux joints caoutchouc en fonction du diamètre du tube porte-selle. 
Guider le joint caoutchouc sur le pourtour du tube porte-selle et par-dessus les bords 
bombés de la pince de maintien.
Pour un montage coulissant solide, attachez les protections adhésives à l'intérieur 
du support.
Mettre en place/enlever le boîtier d'éclairage
Insérer latéralement le boîtier d'éclairage de façon à ce que le bouton-poussoir se 
trouve à gauche. S'enclenche dans la position finale. L'enlever : Exercer une forte 
pression par la droite jusqu'à ce que la résistance d'enclenchement soit surmontée. 
Inversement, le boîtier d'éclairage peut aussi être installé avec le bouton-poussoir 
sur la droite, mais il est impossible d'effectuer la fixation par vis décrite ci-après.
Fixer le boîtier d'éclairage dans le boîtier, à titre de protec-
tion antivol
Visser le boîtier d'éclairage avec la vis spéciale noire et la clé spéciale, dans le boî-
tier. L'orifice prévu pour la vis est situé en bas à droite. Sans la clé spéciale, il est 
impossible d'enlever le boîtier d'éclairage.
Charger l'accumulateur
Le feu arrière IXBACK dispose d'un accu au lithium intégré. Pour la recharge, enlever 
le boîtier d'éclairage. Raccorder le câble USB ci-joint à la prise micro USB du feu 
arrière. Pour effectuer la recharge, relier le câble USB au bloc d'alimentation éga-
lement fourni ou bien à un bloc d'alimentation USB d'une autre marque (max. 1000 
mA, 5 V), ou bien encore à un ordinateur. Pendant la recharge, la DEL témoin dans le 
feu arrière est tout d'abord verte. Lorsque la DEL s'éteint, l'opération de charge est 
terminée. Une surcharge est absolument impossible, car l'alimentation en courant est 
coupée automatiquement. Nous n'assumons aucune garantie si la charge est effec-
tuée avec des blocs d'alimentation d'autres fabricants.
Temps de charge
Avec le bloc d'alimentation d'origine Busch + Müller (Art. 447/4N) ou un autre bloc 
d'alimentation USB : 2,5 heures env. Si la recharge est effectuée sur une prise USB 
d'un ordinateur, l'accu sera chargé en 3-4 heures.
Commande
ON/OFF 
Presser le bouton pendant 2 sec.
Eclairage permanent/Capteur 
Presser brièvement le bouton pour naviguer entre les modes Eclairage permanent 
et Capteur.
Mode par capteurs
Le feu arrière est piloté par les capteurs de clair-obscur et de mouvement intégrés.  
Il s'allume automatiquement lorsque le cycle roule dans le clair-obscur et l'obscurité. 
Si le cycle s'arrête ou dès qu'il commence à faire clair, le feu arrière reste allumé
pendant 4 minutes.
Enclenchement en mode automatique ou commutation au mode automatique laisse  
le feu arrière allumé 4 minutes également.
DEL témoin
La DEL témoin située derrière le bouton clignote lors de l'activation et de la désactiva-
tion ou lors du changement de mode (Éclairage permanent : rouge, rot, Capteur : vert). 
Ensuite, elle reste allumée en permanence et clignote une fois par minute, indiquant 
ainsi le niveau de charge. Clignotement quintuple à trois reprises : 100%. Clignotement 
quadruple à trois reprises : 80%. triple 60%, double 40%, simple 20%. En cas de cligno-
tement continu (niveau de charge inférieur à 20%), l'intensité lumineuse est inférieure 
au niveau prescrit dans les exigences StVZO - Charger l'accumulateur.
Nous vous souhaitons de profiter pleinement et en toute sécurité de votre phare « IXBACK » !
Sous réserve de modifications techniques.
Busch + Müller KG • 58540 Meinerzhagen, Germany • Tel. +49 (0) 23 54-9 15-6000 • info@bumm.de • www.bumm.de
boîtier d'éclairage
DEL témoin
Indicatie-LED
Bouton MARCHE/
ARRÊT et changement
de mode
Toets ON/OFF
en moduskeuze
Orifice pour la vis de fixa-
tion du boîtier d'élairage
NL
LED-achterlamp met accu IXBACK senso
Gebruiksaanwijzing. Voor gebruik in elk geval zorgvuldig lezen!
Inhoud
1 IXBACK-lichtbox | 1 huis met houder | 1 RVS band | 1 metalen spanplaat | 1 rubberen 
band | 2 antislip pads | 2 rubberen ringen | 2 kabelbinders | 1 speciale schroef kort, 
zwart | 1 speciale schroef lang, blank | 1 speciale sleutel T20
Huis aan zadelpen monteren
De voorzijde moet loodrecht op het wegdek staan. Juiste positie = klein gat in het 
huis bevindt zich aan de onderzijde.  
Het huis kan op drie manieren worden bevestigd:
Met metalen Klick-Fix-bevestiging. Hoogste weerstand tegen diefstal.
De achterlicht kan zonder gereedschap niet worden losgemaakt en biedt zodoende 
de beste bescherming tegen diefstal. RVS band rondom de zadelpen (de uiteinden 
wijzen naar achteren) buigen. De uiteinden door de sleuven van de spanplaat voeren.
(Indien gewenst ter bescherming rubberen band eronder leggen.) De scherpe zijde 
van de spanplaat moet naar de zadelpen wijzen. RVS band zo strak mogelijk aantrek-
ken (het beste met behulp van een tang) en de uiteinden ombuigen (afb. links). De
uiteinden zo strak mogelijk tegen de zadelpen aandrukken (afb. rechts). Huis gecen-
treerd over de spanplaat plaatsen en vastschroeven (lange, blanke speciale schroef). 
Door het vastschroeven wordt de spanplaat vanzelf aangetrokken en wordt de RVS
band strakgetrokken. De bevestigingsklem van het huis kan bovendien met een rub-
beren ring aan de zadelpen worden aangetrokken.
Met kabelbinder. Middelmatige weerstand tegen diefstal.
Een kabelbinder door de vier openingen van de bevestigingsklem door het huis rij-
gen. Rondom de zadelpen voeren en vasttrekken (een tweede kabelbinder wordt als 
reserve bijgeleverd).
Met rubberen ring. Geen weerstand tegen diefstal. 
Een van de twee rubberen ringen naargelang de diameter van de zadelpen kiezen. 
De rubberen ring rondom de zadelpen en over de gewelfde randen van de bevesti-
gingsklem leiden.
Tegen verdraaien zelfklevende antislip pads in de beugel plakken.
Lichtbox plaatsen/eruitnemen
De lichtbox van de zijkant zo erinschuiven, dat de druktoets links zit. Klikt in de 
eindstand. Eruitnemen: Met kracht van rechts drukken, tot de weerstand overwonnen 
is. De lichtbox kan ook omgekeerd met de druktoets aan de rechterzijde worden 
geplaatst, dan is de hierna beschreven schroefbevestiging niet mogelijk.
Lichtbox in het huis bevestigen en tegen diefstal beveiligen
De lichtbox met de zwarte speciale schroef en de speciale sleutel in het huis vast-
schroeven. De schroefopening bevindt zich rechtsonder. Zonder de speciale sleutel 
kan de lichtbox er niet worden uitgenomen.
Laden van de accu
Het IXBACK-achterlicht is met een vast ingebouwde lithiumaccu uitgerust. Voor het 
opladen Lichtbox eruitnemen. Meegeleverd USB-snoer op de micro-USB-bus van het 
achterlicht aansluiten 3 . Voor het opladen het USB-snoer met de eveneens meege-
leverde transformator, met een andere USB-standaardtrafo (max. 1000 mA, 5 V) of 
met een computer verbinden. Tijdens het laadproces brandt de indicatie-LED in het 
achterlicht in de kleur «groen». Zodra de LED uitgaat, is het laadproces afgesloten. 
Teveel laden is in principe niet mogelijk, daar de stroomtoevoer automatisch wordt 
uitgeschakeld. Voor het opladen met vreemde oplaadapparatuur kan geen aanspraak 
op garantie worden aanvaard.
Laadduur
Met de originele transformator van Busch + Müller (Art. 447/4N) of een andere 
USB-trafo: ca. 2,5 uur. Aan de USB-aansluiting van een computer kan het laadproces 
3 à 4 uur duren.
Bediening
ON/OFF 
Toets 2 seconden drukken.
Permanent licht/senso
A short push onto the button switches between the modes of operation: continuous 
light or senso.
Senso-modus 
Het achterlicht wordt door de geïntegreerde sensoren voor licht/donker en bewe-
ging geregeld. Het wordt automatisch aangezet, wanneer de fiets bij schemering en 
duisternis in beweging is. Stopt de beweging of wordt het licht, brandt het achterlicht 
nog vier minuten. Bij inschakelen/omschakelen in senso modus brand het achterlicht 
eerst 4 minuten.
Indicatie-LED
De indicatie-LED achter de toets knippert bij het aan- en uitschakelen en bij een 
wisselen van de bedrijfsmodus (permanent licht rood, senso groen). Daarna brandt 
zij aanvankelijk continu verder en knippert eenmaal per minuut, hetgeen de laadtoe-
stand aanduidt. Driemaal vijf keer knipperen: 100 %. Driemaal vier keer knipperen: 
80 %. Drie keer 60 %, twee keer 40 %, één keer 20 %. Bij voortdurend knipperen 
(laadtoestand minder dan 20 %) wordt de lichtsterkte die door het (Duitse) wegen-
verkeersreglement is voorgeschreven, niet meer behaald – dus accu laden!
Wij wensen u veel plezier met uw „IXBACK" en altijd een veilige reis!
Technische wijzigingen voorbehouden.
lichtbox
boîtier avec support
huis
Pour l'enlever, de boîtier
d'éclairage, appuyer ici
Hier drukken om  
lichtbox eruit te nemen
Opening voor schroef voor
de lichtbox bevestiging
