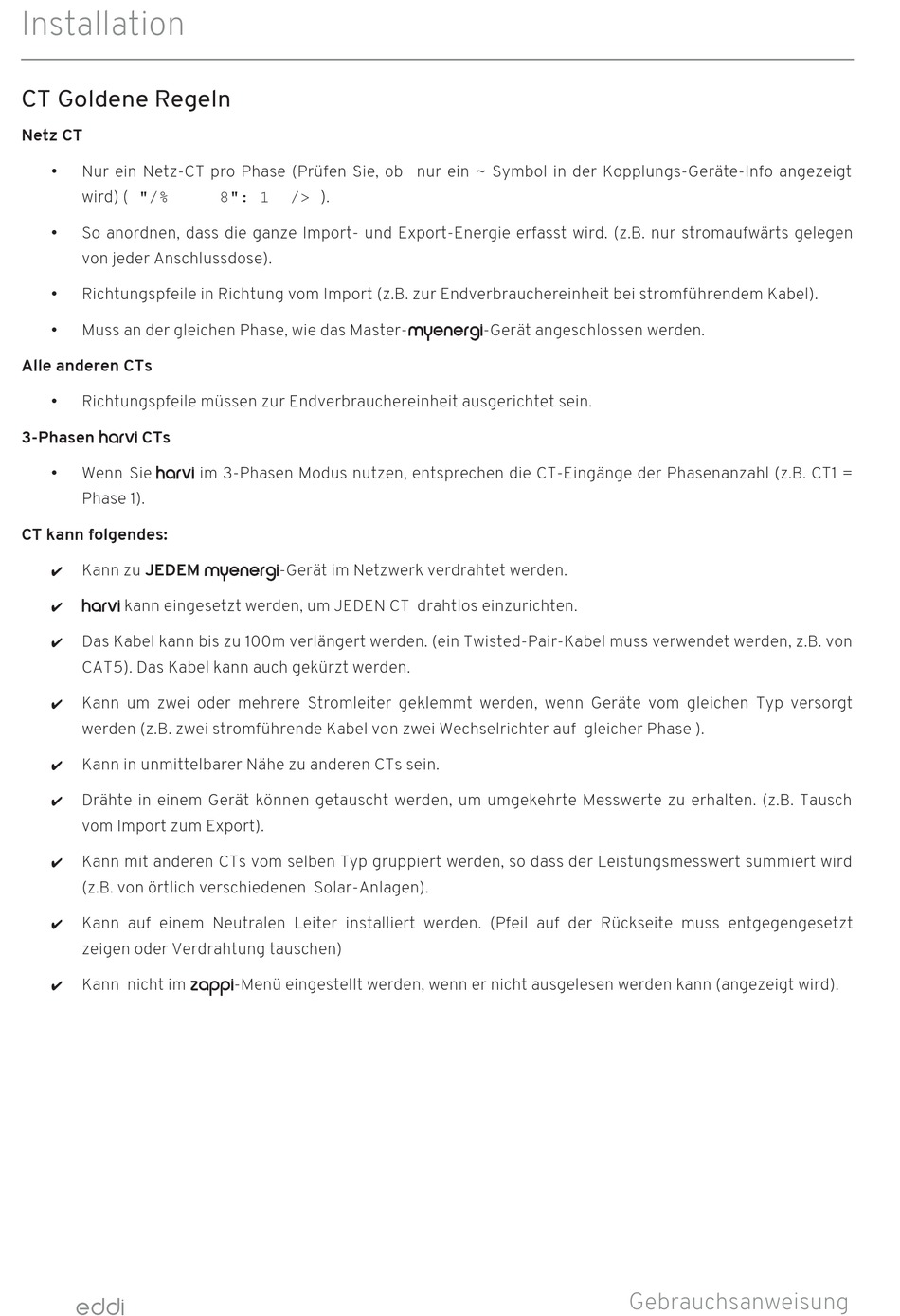

Installation

CT Goldene Regeln

Netz CT
Nur ein Netz-CT pro Phase (Prüfen Sie, ob nur ein ~ Symbol in der Kopplungs-Geräte-Info angezeigt
•
wird) (Linked Devices Info).
So anordnen, dass die ganze Import- und Export-Energie erfasst wird. (z.B. nur stromaufwärts gelegen
•
von jeder Anschlussdose).
Richtungspfeile in Richtung vom Import (z.B. zur Endverbrauchereinheit bei stromführendem Kabel).
•
Muss an der gleichen Phase, wie das Master-my e n e r g i -Gerät angeschlossen werden.
•
Alle anderen CTs
Richtungspfeile müssen zur Endverbrauchereinheit ausgerichtet sein.
•
3-Phasen h a r v i CTs
Wenn Sie h a r v i im 3-Phasen Modus nutzen, entsprechen die CT-Eingänge der Phasenanzahl (z.B. CT1 =
•
Phase 1).
CT kann folgendes:
Kann zu JEDEM my e n e r g i -Gerät im Netzwerk verdrahtet werden.
✔
h a r v i kann eingesetzt werden, um JEDEN CT drahtlos einzurichten.
✔
Das Kabel kann bis zu 100m verlängert werden. (ein Twisted-Pair-Kabel muss verwendet werden, z.B. von
✔
CAT5). Das Kabel kann auch gekürzt werden.
Kann um zwei oder mehrere Stromleiter geklemmt werden, wenn Geräte vom gleichen Typ versorgt
✔
werden (z.B. zwei stromführende Kabel von zwei Wechselrichter auf gleicher Phase ).
Kann in unmittelbarer Nähe zu anderen CTs sein.
✔
Drähte in einem Gerät können getauscht werden, um umgekehrte Messwerte zu erhalten. (z.B. Tausch
✔
vom Import zum Export).
Kann mit anderen CTs vom selben Typ gruppiert werden, so dass der Leistungsmesswert summiert wird
✔
(z.B. von örtlich verschiedenen Solar-Anlagen).
Kann auf einem Neutralen Leiter installiert werden. (Pfeil auf der Rückseite muss entgegengesetzt
✔
zeigen oder Verdrahtung tauschen)
Kann nicht im z a p p i -Menü eingestellt werden, wenn er nicht ausgelesen werden kann (angezeigt wird).
✔
