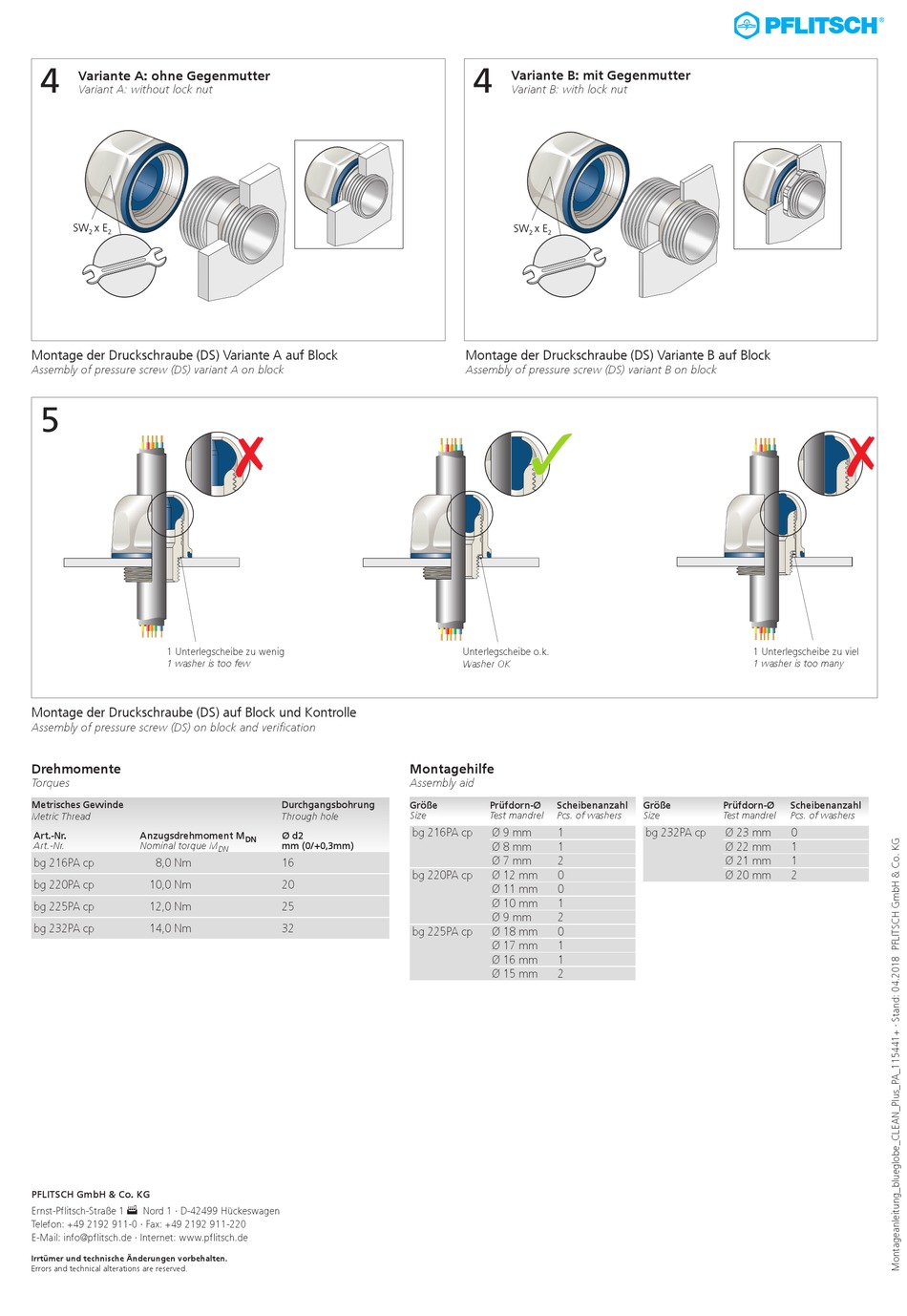

PFLITSCH blueglobe CLEAN Plus Montageanleitung Seite 2

4
Variante A: ohne Gegenmutter
Variant A: without lock nut
Montage der Druckschraube (DS) Variante A auf Block
Assembly of pressure screw (DS) variant A on block
5
1 Unterlegscheibe zu wenig
1 washer is too few
Montage der Druckschraube (DS) auf Block und Kontrolle
Assembly of pressure screw (DS) on block and verification
Drehmomente
Torques
Metrisches Gewinde
Metric Thread
Art.-Nr. Anzugsdrehmoment M
Art.-Nr. Nominal torque M
bg 216PA cp 8,0 Nm
bg 220PA cp 10,0 Nm
bg 225PA cp 12,0 Nm
bg 232PA cp 14,0 Nm
PFLITSCH GmbH & Co. KG
Ernst-Pflitsch-Straße 1 F Nord 1 · D-42499 Hückeswagen
Telefon: +49 2192 911-0 · Fax: +49 2192 911-220
E-Mail: info@pflitsch.de · Internet: www.pflitsch.de
Irrtümer und technische Änderungen vorbehalten.
Errors and technical alterations are reserved.
Durchgangsbohrung
Through hole
Ø d2
DN
mm (0/+0,3mm)
DN
16
20
25
32
4
Variante B: mit Gegenmutter
Variant B: with lock nut
Montage der Druckschraube (DS) Variante B auf Block
Assembly of pressure screw (DS) variant B on block
Unterlegscheibe o.k.
Washer OK
Montagehilfe
Assembly aid
Größe Prüfdorn-Ø Scheibenanzahl
Size Test mandrel Pcs. of washers
bg 216PA cp Ø 9 mm 1
Ø 8 mm 1
Ø 7 mm 2
bg 220PA cp Ø 12 mm 0
Ø 11 mm 0
Ø 10 mm 1
Ø 9 mm 2
bg 225PA cp Ø 18 mm 0
Ø 17 mm 1
Ø 16 mm 1
Ø 15 mm 2
1 Unterlegscheibe zu viel
1 washer is too many
Größe Prüfdorn-Ø Scheibenanzahl
Size Test mandrel Pcs. of washers
bg 232PA cp Ø 23 mm 0
Ø 22 mm 1
Ø 21 mm 1
Ø 20 mm 2
