Remote Control - Anschluß - Dynacord Pro Matrix System Dpp4004 Bedienungsanleitung

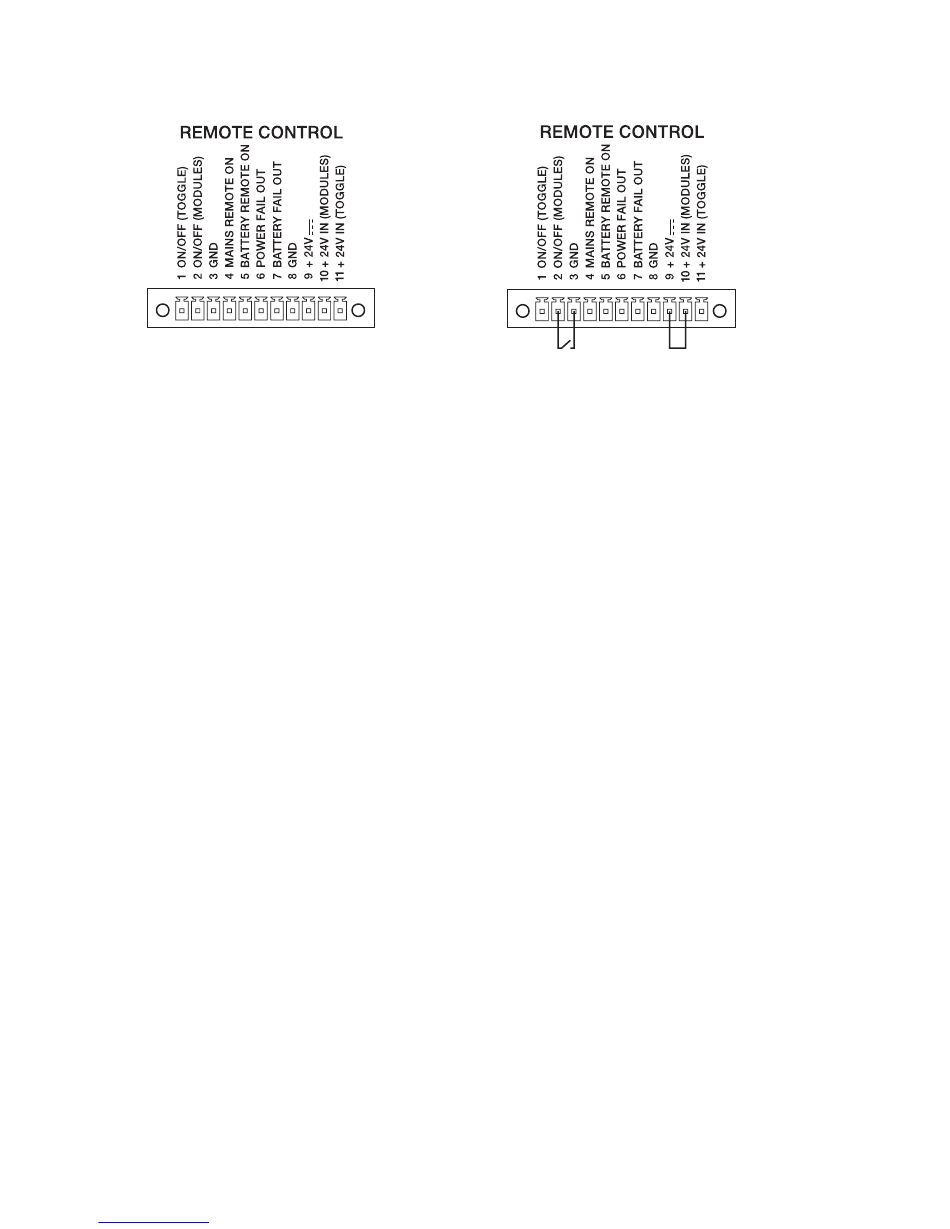

Bild 1: Belegung der Remote Control Buchse
1 ON/OFF(TOGGLE) EINGANG
2 ON/OFF(MODULES)EINGANG
3 GND
4 MAINS REMOTE ON AUSG
5 BATTERY REM ON AUSG
6 POWER FAIL OUT AUSG
7 BATTERY FAIL OUT AUSG
8 GND
9 +24V AUSGANG
10+24V IN(MODULES) EINGANG
11+24V IN(TOGGLE) EINGANG
Downloaded from www.Manualslib.com
Einschalten / Ausschalten des Versorgungsausgangs für Module
MODULES OUT durch Impulskontakt nach Minus. Funktioniert nur,
wenn Pin 11 mit einer entsprechenden Versorgungsspannung beschaltet
ist und wenn der interne Jumper J 502 nicht gesteckt ist. Kann zum
fernbedienten EIN/AUS schalten der ELA - Anlage verwendet werden.
Externe Power-Fail-Erkennung funktioniert nur, wenn Pin 11 mit
einer entsprechenden Versorgungsspannung beschaltet ist und wenn
der interne Jumper J 502 gesteckt ist. Kann zur Steuerung der ELA -
Anlage bei Ausfall einer anderen Phase verwendet werden. Es werden
dann die gleichen Aktionen durchgeführt, als wenn am DPP 40xx selbst
ein Netzausfall vorliegen würde. Kontakt nach Masse bedeutet ext.
Netzausfall.
Einschalten des Versorgungsausgangs für Module MODULES OUT
durch Dauerkontakt nach Minus. Funktioniert nur, wenn Pin 10 mit einer
entsprechenden Versorgungsspannung beschaltet ist. Kann zum
fernbedienten EIN/AUS schalten der ELA - Anlage mit Hilfe des
PROMATRIX SYSTEMS verwendet werden.
Minus für die Eingänge 1 und 2, wenn die interne Versorgungs-
spannung zum Betrieb der Fernschaltung verwendet wird.
Steuerausgang für Endstufen des PROMATRIX SYSTEMS ohne
Netzwerkbetrieb und für Endstufen des DEM - Systems.
Signalisiert Einschaltbefehl für Netzspannung durch Massekontakt.
Steuerausgang für Endstufen des PROMATRIX SYSTEMS ohne
Netzwerkbetrieb und für Endstufen des DEM - Systems.
Signalisiert Einschaltbefehl für Batteriespannung durch Massekontakt.
Signalisiert durch 24 V Ausgangsspannung das ordnungsgemäße
Vorhandensein von Netzspannung und interner 24 V Versorgungs-
spannung. Innenwiderstand 1 KW.
Signalisiert durch 24 V Ausgangsspannung das ordnungsgemäße
Vorhandensein der Notstromversorgung.
Minus für Ausgang 7
Versorgungsausgang für die Eingänge 1 und 2, nicht anderweitig
verwendbar.
Versorgungseingang für Eingang MODULES, muß entweder mit
Pin 9 verbunden sein oder von extern mit +24 V beschaltet sein.
Versorgungseingang für Eingang TOGGLE, muß entweder mit
Pin 9 verbunden sein oder von extern mit +24 V beschaltet sein.
manuals search engine
Bild 2: Beispiel für Fernbedienung
