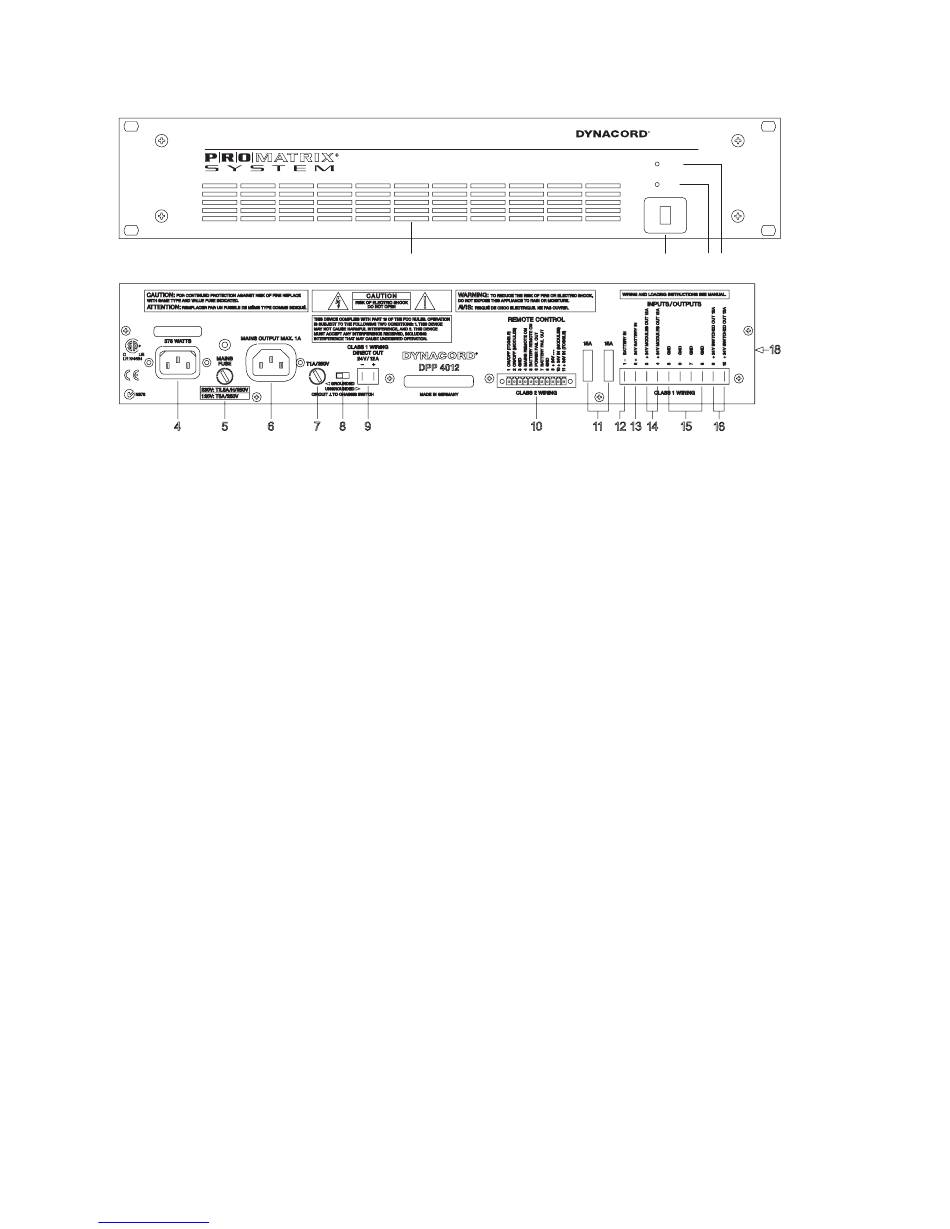

Frontseite; Rückseite - Dynacord Pro Matrix System Dpp4004 Bedienungsanleitung

1.) Netzhauptschalter, abdeckbar
2.) LED-Anzeige für Netz (aus, wenn Netzschalter nicht gedrückt)
3.) LED-Anzeige für Batterie (aus, wenn Netzschalter nicht gedrückt)
4.) Kaltgerätestecker für Netzeingang
5.) Sicherung für Netzeingang
6.) Kaltgerätebuchse für Netzausgang
7.) Sicherung für Netzausgang
8.) Schalter für Schaltungsmasse am Gehäuse
9.) Flachstecker-Ausgang für Gleichspannung +24V/4A (DPP4004) oder +24V/12A (DPP4012)
direkt / GROUND
10.) Stecker - Remote Control - Belegung s.Bild 1
11a.) Sicherung für Batterie - Eingang - Minus
11b.) Sicherung für Batterie - Eingang - Plus
12.) Flachstecker Batterie - Eingang (Minus)
13.) Flachstecker Batterie - Eingang +24V=
14.) Flachstecker-Ausgang für Gleichspannung +24V/4A (DPP4004) oder +24V/12A (DPP4012)
geschaltet
15.) Flachstecker-Ausgang für Gleichspannung (Minus)
16.) Flachstecker-Ausgang für Gleichspannung, übergangslos notstromversorgt für
PROMATRIX SYSTEM
17.) Lüftungsöffnungen für Lufteintritt
18.) Lüftungsöffnungen für Luftaustritt
Downloaded from www.Manualslib.com manuals search engine
12A POWER SUPPLY & MANAGER
17
4
DPP 4012
BATTERY
MAINS
POWER
1 2 3
