4. Umschaltung der Netzspannung (Nur vom Fachmann durchzuführen)
Die Netzteile DPP 4004/4012 können, nach entsprechender Umschaltung, auch an 115V Netz-
spannung betrieben werden.
Die Umstellung ist vor Inbetriebnahme, wie folgt vorzunehmen:
- Deckel abschrauben

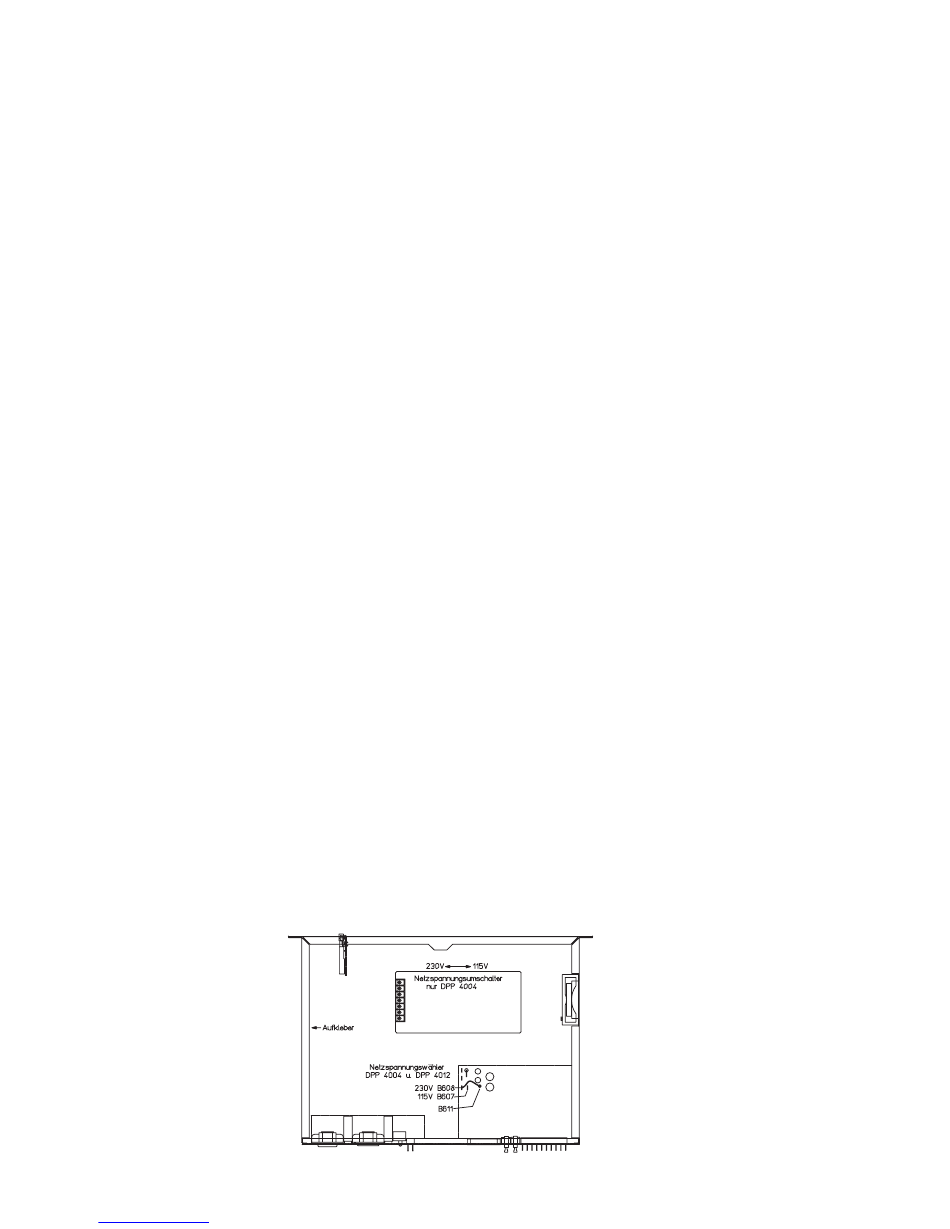

- Auf der Leiterplatte 86245, die Flachsteckhülse in 115V~ Position umstecken (rote Anschluß
leitung)
- Bei DPP 4004 muß zusätzlich das Schaltnetzteil umgeschaltet werden. Der Umschalter
befi ndet sich im Inneren des Schaltnetzteils (siehe gelber Aufkleber) . Hierzu wird die
Frontblende abmontiert (4 Schrauben lösen.) Mit einem geeigneten Schraubendreher
(Größe 1) wird der Netzspannungsumschalter hinter der perforierten Abdeckung in die
115V~ Position gedrückt. An der rechten Geräteinnenseite befi ndet sich ein silberfarbener
Aufkleber mit verschiedenen Spannungs- und Sicherungswerten. Nach dem Umschalten der
Netzspannung auf 115V ist der entsprechende Aufkleber auf der Geräterückwand, oberhalb
des Netzanschlußes so anzubringen, daß die aufgedruckte Beschriftung 230V~ überklebt
wird.
Gilt nur für DPP 4012:
Austauschen der Netzsicherung für den Betrieb an 115V~ AC:
- Die Netzsicherung (T2,5A/H für 230V) im Sicherungshalter (5) ist durch eine Sicherung mit
dem Wert T5A zu ersetzen. Die auf der Rückwand aufgedruckte Beschriftung T2,5A/H
unterhalb des Sicherungshalters (5) ist durch den Aufkleber mit der Beschriftung "T5A" zu
überkleben.
Deckel und Frontblende festschrauben.
4.1 Sicherungen IEC 127, 5 x 20mm
DPP4012:
Sicherungshalter (5) F501
Sicherungshalter (5) F501
Sicherungshalter (7) F502
Sicherungshalter (11a) F602
Sicherungshalter (11b) F601
DPP4004:
Sicherungshalter (5) F501
Sicherungshalter (5) F501
Sicherungshalter (7) F502
Sicherungshalter (11a) F602
Sicherungshalter (11b) F601
Downloaded from www.Manualslib.com
Netzsicherung für 230V~ AC: T 2,5A/H/250V
(H = Hohes Abschaltvermögen, 1500A, darf
nur gegen eine Originalsicherung ausgetauscht werden).
Netzsicherung für 115V~ AC: T 5A/250V
Netzsicherung für Ausgang: T 1A/250V
Batteriesicherung für -Minus: 15A/32V DC
Batteriesicherung für -Plus:
Netzsicherung für 230V~ AC: T 2A/250V
Netzsicherung für 115V~ AC: T 2A/250V
Netzsicherung für Ausgang: T 1A/250V
Batteriesicherung für -Minus: 7,5A/32V DC
Batteriesicherung für -Plus:
