DPP 4004 / DPP 4012
24V NETZTEIL - EINSCHUB
Leistungsmerkmale
•
19"- Einschubchassis mit 2HE
•
Primärgetaktetes Schaltnetzteil zur Versorgung von 24V-Gleichstromverbrauchern aller Art in
ELA-Anlagen.
•
Netzhauptschalter, abdeckbar
•
Statusanzeige LED (mains und battery)
•
Sanftanlauf
•
Kurzschlußfest
•
Zwangsbelüftung
•
Netzspannung 104-127/207-253VAC intern umschaltbar.
•
Ausgang für Netzferneinschaltung von Endverstärkern
•
Ausgang für Batterieferneinschaltung von Endverstärkern
•
Batterie-Eingang für Notstromversorgung
•
Netzausgang geschaltet max. 1A über Kaltgerätebuchse
•
Verzögerter Steuerausgang zur Freigabe von Alarm-Gong und Summenmodulen
•
Ausgang direkt 24V max. 4A/12A
•
Ausgang für Module 24V geschaltet
•
Unterbrechungsfreie Notstromversorgung durch Anschluß externer Batteriemodule möglich
•
Ausgang für übergangslos zu versorgende Verbraucher (z.B. DPM 4000/4001) max. 4A/12A
•
Ausgang zur Netzausfallerkennung (Power fail)
Downloaded from
www.Manualslib.com
manuals search engine

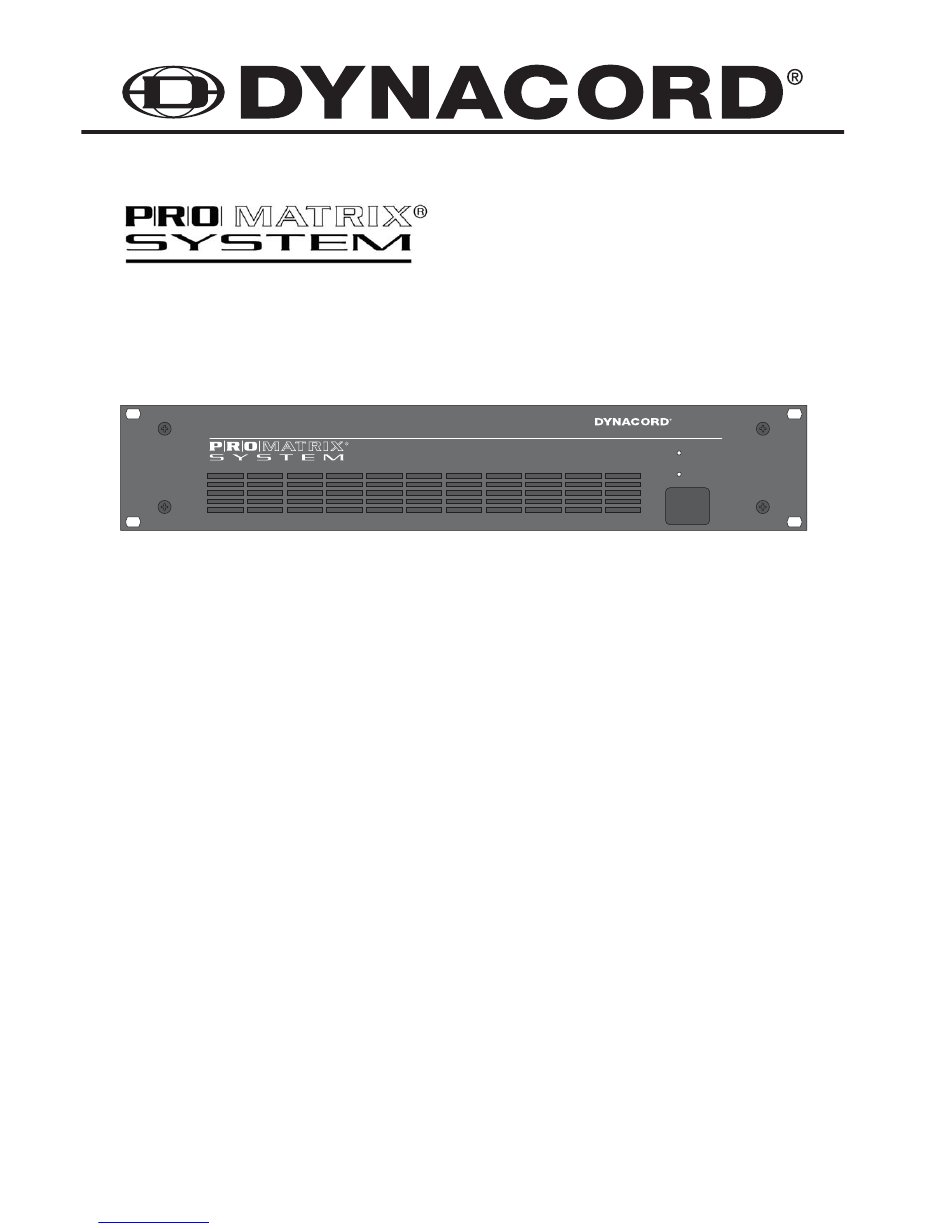

BEDIENUNGSANLEITUNG
OWNER'S MANUAL
MODE D'EMPLOI
DPP 4012
12A POWER SUPPLY & MANAGER
BATTERY
MAINS
POWER
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Dynacord PRO MATRIX SYSTEM DPP4004
Inhaltszusammenfassung für Dynacord PRO MATRIX SYSTEM DPP4004
-
Seite 1: Leistungsmerkmale
BEDIENUNGSANLEITUNG OWNER‘S MANUAL MODE D‘EMPLOI DPP 4004 / DPP 4012 24V NETZTEIL - EINSCHUB DPP 4012 12A POWER SUPPLY & MANAGER BATTERY MAINS POWER Leistungsmerkmale • 19“- Einschubchassis mit 2HE • Primärgetaktetes Schaltnetzteil zur Versorgung von 24V-Gleichstromverbrauchern aller Art in ELA-Anlagen. -
Seite 2: Inhaltsverzeichnis
System zur Verarbeitung elektronischer Abfälle und gewährleisten die kostenfreie Entgegennahme aller Produkte der EVI Audio GmbH: Telex, Dynacord, Electro-Voice, Midas Consoles, KlarkTeknik und RTS. Wir haben mit dem Händler, bei dem Sie Ihr Produkt gekauft haben, eine Vereinbarung getroffen, dass alle nicht mehr verwendbaren Geräte zur umweltgerechten Entsorgung kostenfrei an das Werk in Straubing zurückgeschickt werden. -
Seite 3: Wichtige Sicherheitshinweise
WICHTIGE SICHERHEITSHINWEISE Das Blitzsymbol innerhalb eines gleichseitigen Drei- ecks soll den Anwender auf nicht isolierte Leitungen und Kontakte im Geräteinneren hinweisen, an denen hohe Spannungen anliegen, die im Fall einer Berührung zu lebensgefährlichen Stromschlägen führen können. Das Ausrufezeichen innerhalb eines gleichseitigen Dreiecks soll den Anwender auf wichtige Bedienungs- sowie Servicehinweise in der zum Gerät gehör- enden Literatur aufmerksam machen. -
Seite 4: Frontseite
DPP 4012 12A POWER SUPPLY & MANAGER BATTERY MAINS POWER Netzhauptschalter, abdeckbar LED-Anzeige für Netz (aus, wenn Netzschalter nicht gedrückt) LED-Anzeige für Batterie (aus, wenn Netzschalter nicht gedrückt) Kaltgerätestecker für Netzeingang Sicherung für Netzeingang Kaltgerätebuchse für Netzausgang Sicherung für Netzausgang Schalter für Schaltungsmasse am Gehäuse Flachstecker-Ausgang für Gleichspannung +24V/4A (DPP4004) oder +24V/12A (DPP4012) direkt / GROUND... -
Seite 5: Verwendung
Die Schaltnetzteileinschübe DPP 4004/ 4012 sind für den Betrieb als Einzelgerät, den Betrieb in Verbindung mit dem ELA-SYSTEM PROMATRIX und Batteriebetrieb, sowie für den Einsatz mit dem DYNACORD DEM -System konzipiert. Achtung: Dieses Gerät darf nicht Tropf- oder Spritzwasser ausgesetzt werden. - Seite 6 Der Ausgang MODULES OUT (14) ist zum Anschluß von Verbrauchern vorgesehen, welche im Falle eines Netzausfalles, während dessen die ELA-Anlage nur im Standby - Betrieb laufen soll, abgeschal- tet werden können (z. B. Relaisfelder, Alarmierungsgeräte, Sprachausgabegeräte ...). Die Abschaltung nicht benötigter Verbraucher während eines Netzausfalls ist sinnvoll, um die Batterie in dieser Zeit nicht unnötig zu belasten.
-
Seite 7: Umschaltung Der Netzspannung
4. Umschaltung der Netzspannung (Nur vom Fachmann durchzuführen) Die Netzteile DPP 4004/4012 können, nach entsprechender Umschaltung, auch an 115V Netz- spannung betrieben werden. Die Umstellung ist vor Inbetriebnahme, wie folgt vorzunehmen: Deckel abschrauben Auf der Leiterplatte 86245, die Flachsteckhülse in 115V~ Position umstecken (rote Anschluß leitung) Bei DPP 4004 muß... -
Seite 8: Remote Control - Anschluß
Bild 1: Belegung der Remote Control Buchse Bild 2: Beispiel für Fernbedienung ON/OFF(TOGGLE) EINGANG Einschalten / Ausschalten des Versorgungsausgangs für Module MODULES OUT durch Impulskontakt nach Minus. Funktioniert nur, wenn Pin 11 mit einer entsprechenden Versorgungsspannung beschaltet ist und wenn der interne Jumper J 502 nicht gesteckt ist. Kann zum fernbedienten EIN/AUS schalten der ELA - Anlage verwendet werden. -
Seite 9: Technische Daten
TECHNISCHE DATEN DPP4004 DPP4012 Stromversorgung bei Netzspeisung Betriebsspannung 230V AC ± 10% 230V AC ± 10% intern durch Stechbrücken wählbar 115V AC ± 10% 115V AC ± 10% Netzfrequenzbereich 50...60Hz 50...60Hz Leistungsaufnahme bei Leerlauf ≤ 20VA ≤ 25VA Leistungsaufnahme bei Nennlast ≤... - Seite 10 Downloaded from www.Manualslib.com manuals search engine...
- Seite 20 Downloaded from www.Manualslib.com manuals search engine...
-
Seite 30: Block Diagramm
CIRCUIT DIAGRAM Downloaded from www.Manualslib.com manuals search engine... - Seite 31 Downloaded from www.Manualslib.com manuals search engine...
