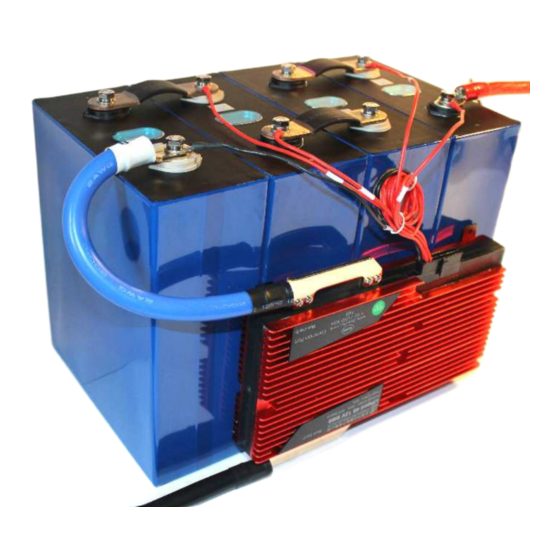

MicroCharge LiFePO4-Batterie-Bausätze bestehen aus je vier LiFePO4-Einzelzellen mit
Zellenverbindern und einem BMS (Battery-Management-System), welches die Batterie
weitgehend vor Falschbehandlung schützt. Die Varicore-Batteriezellen sind trotz ihres sehr
günstigen Preises von exzellenter Qualität und für hohe Zyklenleistung und jahrelange
Lebensdauer ausgelegt. Um diese auch im harten Alltag voll ausnutzen zu können, sollte
man aber über wichtige Unterschiede zu den bekannten Bleibatterien informiert sein.
Lithium-Akkus sind erheblich leistungsfähiger als Blei-Akkus, reagieren allerdings auch
deutlich empfindlicher gegenüber Falschbehandlung. Deshalb ist immer ein BMS
erforderlich, welches die gröbsten Fehler verhindert: Überladung und Tiefentladung. Dazu
wird die Batterie vom BMS überwacht: Das BMS schaltet die Batterie bei Erreichen der
Vollladung ab, ebenso bei drohender Tiefentladung. Ferner balanciert es die Einzelzellen
auf eine gleiche Zellenspannung aus. Allerdings ist ein BMS aus technischen Gründen nicht
in der Lage, den Ladestrom auf für die Batterien verträgliche Werte zu begrenzen. Hierfür
müssen Sie selbst Sorge tragen.
Der beste Weg für eine lange Lebensdauer von Lithium-Batterien ist,
den vom Hersteller empfohlenen Ladestrom nicht zu überschreiten!
Der Hersteller empfiehlt für die vorliegenden Zellentypen eine Standard-Laderate von
0,25C, also 25% der Kapazität. Das sind für die 90Ah-Batterie 0,25 x 90A = 22,5A, für die
große 280Ah-Batterie entsprechend 0,25 x 280A = 56A. Damit ist eine vollständige
Aufladung in nur vier Stunden möglich. Die genannten Werte brauchen nicht haargenau
eingehalten zu werden, stellen jedoch einen empfohlenen Richtwert dar, dem man
tunlichst folgen sollte. Kleinere Ladeströme gehen immer und schonen die Batterie, höhere
Ladestromwerte verkürzen jedoch die Lebensdauer.
LiFePO4-Batterien
12V/90Ah+280Ah
Systembeschreibung,
Anschluss- und
Bedienungsanleitung
Werbung
Inhaltszusammenfassung für VariCore MicroCharge
- Seite 1 MicroCharge LiFePO4-Batterie-Bausätze bestehen aus je vier LiFePO4-Einzelzellen mit Zellenverbindern und einem BMS (Battery-Management-System), welches die Batterie weitgehend vor Falschbehandlung schützt. Die Varicore-Batteriezellen sind trotz ihres sehr günstigen Preises von exzellenter Qualität und für hohe Zyklenleistung und jahrelange Lebensdauer ausgelegt. Um diese auch im harten Alltag voll ausnutzen zu können, sollte man aber über wichtige Unterschiede zu den bekannten Bleibatterien informiert sein.
- Seite 2 Ladewandlern besitzen zur Eigenabsicherung gegen Beschädigungen durch Überlast stets eine eingebaute Strombegrenzung, die für unsere Lithium-Batterien ausgesprochen nützlich ist. Ich empfehle hier meine Ladewandler-Typen MicroCharge-B2B-1230 und B2B-1260, wobei der 30A-Wandler gut zur 90Ah-Batterie passt und der 60A-Wandler perfekt mit der großen 280Ah-Batterie harmoniert.
- Seite 3 Aufbauen der Batterie: ACHTUNG: Beim Hantieren mit den Zellenverbindern und metallenen Werkzeugen an der Batterie ist stets größte Vorsicht geboten: Verpolung und Kurzschlüsse können ernste Verbrennungen und Schäden an Batterie, BMS und Bordnetz zur Folge haben! Achten Sie auch genau auf die Markierungen + und – an der Batterie! Die vier Batteriezellen so aufstellen, dass die Zellenpole sich wie im Bild oben immer wechselweise gegenüberstehen.
- Seite 4 Anschluss des BMS: Die Batterien werden mit einem kompakten Battery-Management-System (BMS) geliefert. Das BMS wird minusseitig in Reihe zur Batterie geschaltet. Es unterbricht bei Bedarf den Stromkreis zwischen Batterie und Bordnetz und schützt die Batterie auf diese Weise. Es kontrolliert die Spannungen der vier Batteriezellen und gleicht sie einander an. Drohen einzelne Zellen den zulässigen Spannungsbereich zu verlassen, schaltet das BMS die Batterie ab.
- Seite 5 Betriebshinweise: Lithium-Batterien überstehen, anders als Bleibatterien, Vollzyklen sehr gut. Dennoch ist auch bei Lithium-Batterien zu erkennen, dass die Lebensdauer abnimmt, je tiefer sie zyklisiert werden. Geringere Entladetiefen verlängern dagegen die Lebensdauer. Lithium-Batterien altern schneller, wenn sie randvoll aufgeladen, oder komplett entladen sind. Nun wird man die Batterien im normalen Betrieb natürlich immer voll aufladen, um die maximale Kapazität ausnutzen zu können.
-
Seite 6: Eu Declaration Of Conformity
EU-DECLARATION OF CONFORMITY Relating to EMC Guideline 89/336/EWG and 73/23/EWG Der Gerätetyp / The equipment MicroCharge Lithium-Batterie 12V/90Ah und 12V/280Ah wurde entwickelt, konstruiert und gefertigt in Übereinstimmung mit den EG-Richtlinien 89/336/EWG and 73/23/EWG. was developed, constructed and produced in accordance with the EU Guidelines 89/336/EWG and 73/23/EWG.
