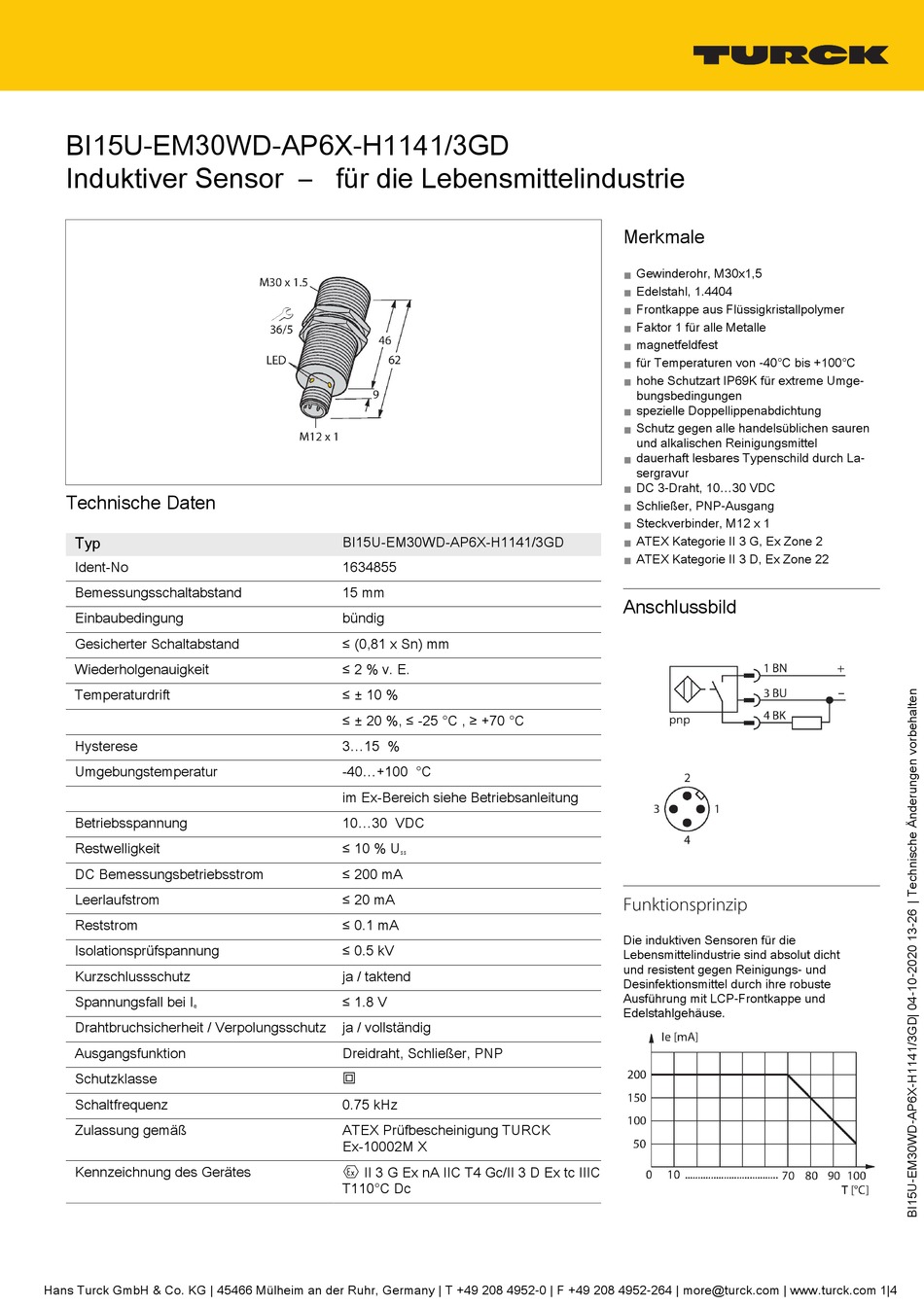

turck BI15U-EM30WD-AP6X-H1141/3GD Betriebsanleitung

BI15U-EM30WD-AP6X-H1141/3GD
Induktiver Sensor – für die Lebensmittelindustrie
Technische Daten
Typ
Ident-No
Bemessungsschaltabstand
Einbaubedingung
Gesicherter Schaltabstand
Wiederholgenauigkeit
Temperaturdrift
Hysterese
Umgebungstemperatur
Betriebsspannung
Restwelligkeit
DC Bemessungsbetriebsstrom
Leerlaufstrom
Reststrom
Isolationsprüfspannung
Kurzschlussschutz
Spannungsfall bei I
e
Drahtbruchsicherheit / Verpolungsschutz
Ausgangsfunktion
Schutzklasse
Schaltfrequenz
Zulassung gemäß
Kennzeichnung des Gerätes
Hans Turck GmbH & Co. KG | 45466 Mülheim an der Ruhr, Germany | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com 1|4
BI15U-EM30WD-AP6X-H1141/3GD
1634855
15 mm
bündig
≤ (0,81 x Sn) mm
≤ 2 % v. E.
≤ ± 10 %
≤ ± 20 %, ≤ ‐25 °C , ≥ +70 °C
3...15 %
-40...+100 °C
im Ex-Bereich siehe Betriebsanleitung
10...30 VDC
≤ 10 % U
ss
≤ 200 mA
≤ 20 mA
≤ 0.1 mA
≤ 0.5 kV
ja / taktend
≤ 1.8 V
ja / vollständig
Dreidraht, Schließer, PNP
÷
0.75 kHz
ATEX Prüfbescheinigung TURCK
Ex-10002M X
É II 3 G Ex nA IIC T4 Gc/II 3 D Ex tc IIIC
T110°C Dc
Merkmale
■
Gewinderohr, M30x1,5
■
Edelstahl, 1.4404
■
Frontkappe aus Flüssigkristallpolymer
■
Faktor 1 für alle Metalle
■
magnetfeldfest
■
für Temperaturen von ‐40°C bis +100°C
■
hohe Schutzart IP69K für extreme Umge-
bungsbedingungen
■
spezielle Doppellippenabdichtung
■
Schutz gegen alle handelsüblichen sauren
und alkalischen Reinigungsmittel
■
dauerhaft lesbares Typenschild durch La-
sergravur
■
DC 3‐Draht, 10...30 VDC
■
Schließer, PNP‐Ausgang
■
Steckverbinder, M12 x 1
■
ATEX Kategorie II 3 G, Ex Zone 2
■
ATEX Kategorie II 3 D, Ex Zone 22
Anschlussbild
Funktionsprinzip
Die induktiven Sensoren für die
Lebensmittelindustrie sind absolut dicht
und resistent gegen Reinigungs‐ und
Desinfektionsmittel durch ihre robuste
Ausführung mit LCP‐Frontkappe und
Edelstahlgehäuse.
