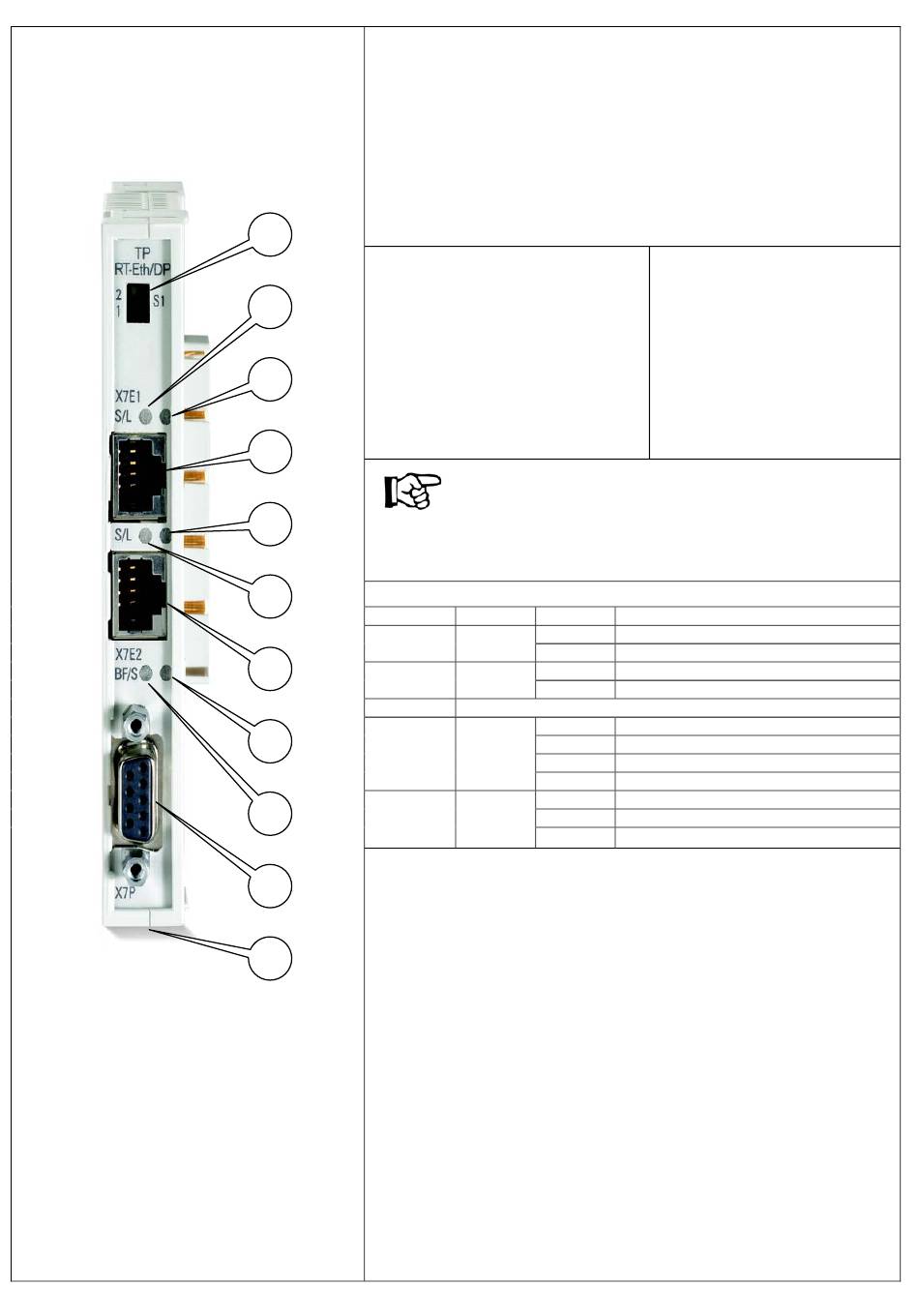

Anschluss – und Bedienelemente:
A
S1, Adress-Schalter
B
S, Eth-Port 1 Statusanzeige
C
L, Eth-Port 1 Linkanzeige
D
X7E1, Eth Port 1 (RJ45-Buchse)
E
L, Eth-Port 2 Linkanzeige
F
S, Eth-Port 2 Statusanzeige
G
X7E2, Eth-Port 2 (RJ45-Buchse)
H
S, DP-Port Statusanzeige
I
BF, DP-Port Bus-Fehleranzeige
J
X7P, PROFIBUS DP-Buchse
A
K
Montageschienenverriegelung
Ethernet-Schnittstellen
Pinbelegung der RJ45-Buchse
X7E1/2:
B
1
TD+
2
TD-
3
RD+
4
reserviert
C
5
reserviert
6
RD-
7
reserviert
8
reserviert
D
E
Weitere Beschreibungen entnehmen Sie bitte aus dem jeweiligen
systemspezifischen Handbuch.
F
LEDs Eth
S
G
L
LEDs DP
S
H
BF
I
J
K
Kabelfixierung beim Einbau erforderlich!
Verwenden Sie ausschließlich Kupferleitungen!
LED Anzeige
Farbe
Status
Beschreibung
grün
an
Eth-Verbindung erkannt
aus
Keine Eth-Verbindung
gelb
blinkt
Eth-Datenverkehr
aus
Kein Eth-Datenverkehr
grün
an
Bus-Kommunikation
azyklisch
Keine Bus-Konfiguration
zyklisch
Bus konfiguriert
aus
Bus-Kommunikation gestoppt
rot
an
Keine DP-Verbindung
blinkt
Slave Diagnose
aus
Keine Bus-Fehler
PROFIBUS DP-Schnittstellen
Pinbelegung der 9-pol Sub-D
Buchse X7P:
1
n. c.
2
n. c.
3
RxD/TxD-P
4
CNTR-P
5
DGND
6
VP
7
n. c.
8
RxD/TxD-N
9
n. c.
R911333390-GA_BPZ_DOC
