Chesterton 1765 Einbauanleitung

1765
Einbauanleitung
PUMPEN
ANLAGENVORBEREITUNG
WICHTIG: Beim Einbau alle werksinternen Verfahren und vom
Anlagenhersteller vorgeschriebenen Sicherheitsmaßnahmen
befolgen. Vor dem Einbau alle Anweisungen durchlesen.
1. Die alte Packung aus dem Dichtraum entfernen. Der Dichtraum
muss frei von Rückständen der alten Packung, Feststoffen und
prozessbedingter Korrosion sein.
2. Die Pumpenbuchse prüfen. Sie muss in gutem Zustand sein, darf
keinen starken Verschleiß, Lochfraß und keine Korrosion aufweisen,
damit die Packung optimale Standzeit liefert.
3. Die Packungsbrille und den Brillenmitnehmer reinigen. Grate,
Korrosion oder Werkstoffrückstände entfernen, die das Einsetzen
in den Dichtraum behindern könnten.
4. Den Packungsquerschnitt berechnen.
a) Den Durchmesser der Wellenbuchse messen (oder einen
Packungsdorn, eine alte Packungsbuchse oder ein Stück Holz
mit dem gleichen Durchmesser wie die Wellenbuchse zur
Hand nehmen und messen).
b) Die Dichtraumbohrung messen.
c) Querschnitt = (Bohrungs-ID – Schaft-AD) ÷ 2.
5. Die Packung um den Packungsdorn wickeln und bei einem
vollständigen Ring markieren.
6. Die Packung vom Dorn nehmen. Hinweis: Die Packung vor dem
Schneiden mit durchsichtigem Klebeband umwickeln, damit sich
die Enden nicht ablösen.

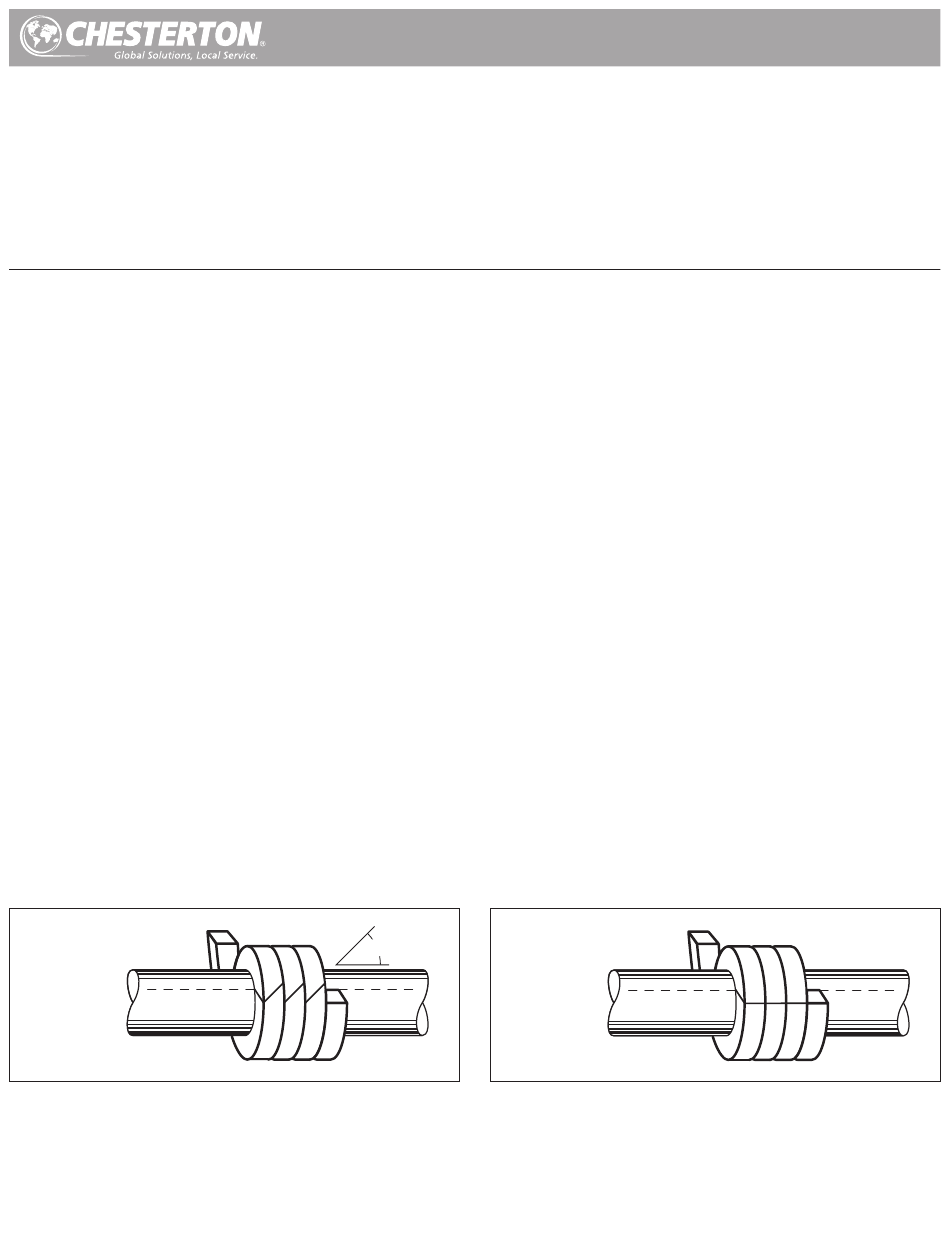

7. Die Packung mit abgeschrägter oder stumpfer Stoßfuge
zuschneiden, wie dargestellt in Abb. 1 und 2.
8. Mit Hilfe des ersten zugeschnittenen Rings der Packung weitere
Ringe messen und zuschneiden, um den Dichtraum zu füllen.
Nach dem Zuschneiden eines jeden Rings diesen um den Dorn
wickeln und seine Passform prüfen, bevor er eingebaut wird.
Abb. 1
SCHRÄGSCHNITT
EINBAU
9. Jeden einzelnen Packungsring in den Dichtraum einsetzen und mit
der Packungsbrille soweit wie möglich in den Dichtraum drücken.
10. Jeden Ring mit einem Chesterton Stopfer 176 fest am Boden des
Dichtraums feststampfen.
11. Schritte 9 und 10 so oft wiederholen, bis der Dichtraum gefüllt ist;
dabei alle Ringstoßfugen um jeweils mindestens 90° versetzen.
12. Die Packungsbrille und den Brillenmitnehmer montieren und
die Brillenschrauben festziehen, bis sie leicht gespannt sind.
13. Die Brillenspannung entlasten und die Brillenschrauben lösen,
bis sich die Brille frei bewegen kann.
14. Die Schrauben von Hand festziehen, bis die Brille dicht an
der Packung anliegt.
15. Mit einer Fühlerlehre prüfen, ob die Brille die Welle nicht
berührt (eine solche Berührung erzeugt Wärme und führt
zu Anlagenverschleiß und ­schäden).
16. Einige Hersteller empfehlen das Vorwärmen der Anlage. Die
Anweisungen des Herstellers befolgen und das Pumpengehäuse
entlüften. Sicherstellen, dass die Brillenmuttern noch gespannt
sind. Die Pumpe anfahren.
17. Nach dem Anfahren der Anlage die Brillenschrauben so einstellen,
dass eine zulässige Leckrate erhalten wird. Die Einstellungen
müssen allmählich vorgenommen werden; nicht mehr als eine
Einstellung alle 15 Minuten.
HINWEIS: Während der Einlaufperiode kann die Packung etwas
Rauch oder Dampf entwickeln. Die Packungsbrille kann auch
heißer werden, als dies in der Regel der Fall ist. Dieser Zustand
behebt sich gewöhnlich nach den ersten 4 Betriebsstunden
von selbst.
Abb. 2
STUMPFSCHNITT
45°
EINBAUANLEITUNG FÜR
MECHANISCHE PACKUNG
