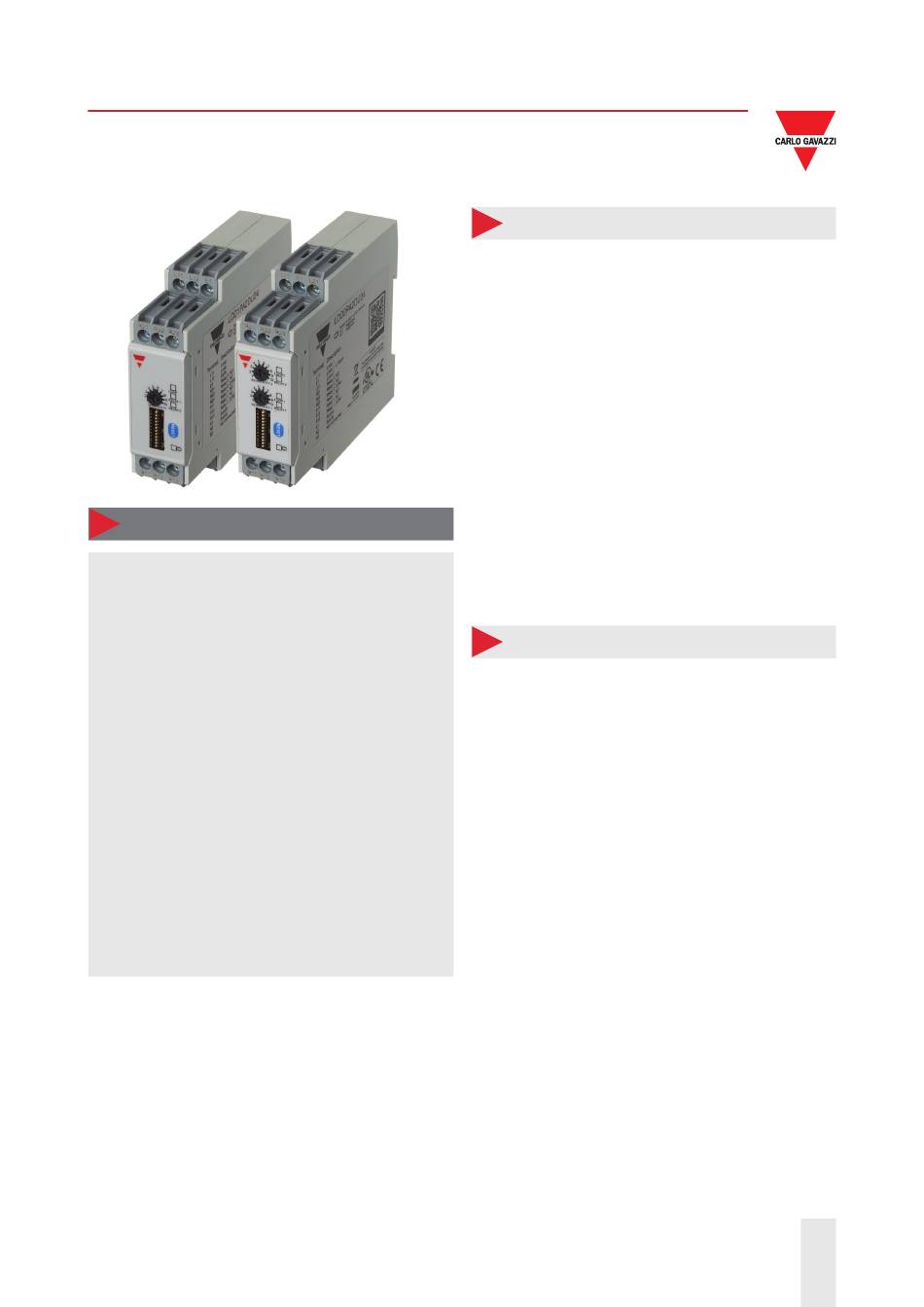

LDDxPA2DU24
Schleifensensor, Steckgehäuse, Einzel- oder Doppelschleife
Beschreibung
Der LDD-Schleifensensor ist für die meisten Park-
, Durchfahrts- und Zugangskontrollanwendungen
für Fahrzeuge geeignet, bei denen Schranken,
Tore, Poller oder Anlagen für den Fahrzeugzugang
gesteuert werden müssen. Die automatische
Frequenzanpassung und die leichte Einstellbarkeit
der Empfindlichkeit ermöglichen eine einfache
Einrichtung und Installation. Die automatische
Empfindlichkeitsanhebung stellt sicher, dass auch
Fahrzeuge mit hoher Ladefläche zuverlässig erkannt
werden. Eine mehrfarbige LED-Anzeige ermöglicht
die einfache Anpassung der Schleifeninduktivität
durch den Anwender und signalisiert auf intuitive
Weise Installationsprobleme, um die Diagnose
zu erleichtern. Der Relaismodus der beiden
SPDT-Ausgänge kann vom Anwender individuell
eingestellt werden, wodurch der Sensor problemlos
an eine Vielzahl von Anwendungen angepasst
werden kann. Die Doppelschleifenausführung
ist mit Richtungslogik ausgestattet. Diese kann
dazu verwendet werden, die Fahrzeugrichtung
sicherzustellen.
15/07/2020
LDDxPA2DU24 GER
Hauptmerkmale
•
Induktivität des Schleifeneingangs: 20 bis 1.000 μH
•
Empfindlichkeit in 10 Schritten einstellbar: 0,01 bis 1,00
% mittels Potenziometer
•
Automatische
und
manuelle
Schleifenfrequenz mittels 4 einstellbarer Kanäle, um
Übersprechen zu vermeiden
•
Automatische Empfindlichkeitsanhebung (ASB) zur
Erkennung von Fahrzeugen mit hoher Ladefläche
•
Ausfallsicherer und ausfallgeschützter Modus
•
2 SPDT-Ausgänge, Impuls und Anwesenheit wählbar
•
Mehrfarbige Betriebs-/Fehler-LED-Anzeige für einfache
Installation und intuitive Diagnose
•
Die mehrfarbige LED-Anzeige für den individuellen
Schleifenzustand signalisiert verschiedene Schleifen-
und Fehlerzustände.
•
Schleifendiagnosefunktion:
Schleifenkreis,
Schleifenkreis
außerhalb des Bereichs, Kanalübersprechen.
•
Richtungslogik bei Doppelschleifenausführung.
•
Weitbereichs-Stromversorgung: 24–240 VAC/VDC, 45–
65 Hz
Hauptfunktionen
•
Öffnen und Schließen von Schranken in Parkhäusern. Der
Ausgang des Schleifensensors kann auch zum Aktivieren
von Ticketautomaten und zur Belegungszählung genutzt
werden.
•
Aktivierung von Pollern an Straßen sowie Zu- und
Ausfahrten beliebiger Gebäude.
•
Erkennung von Fahrzeugen an Ampeln, Mautbrücken
usw.
•
Richtungslogik zu Erkennung der Fahrzeugrichtung.
•
ASB-Funktion (automatische Empfindlichkeitsanhebung,
Automatic Sensitivity Boost) zur Erkennung von
Fahrzeugen mit hoher Ladefläche auf der Straße bzw. in
Fabrikgeländen.
•
Aktivieren der Beleuchtung an Fahrzeugstellplätzen,
Parkhausrampen u. ä.
Anpassung
der
Kurzschluss
im
offen,
Induktivität
1
Carlo Gavazzi Industri A/S
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für CARLO GAVAZZI LDD PA2DU24 Serie
Inhaltszusammenfassung für CARLO GAVAZZI LDD PA2DU24 Serie
- Seite 1 Sensor problemlos Fabrikgeländen. an eine Vielzahl von Anwendungen angepasst • Aktivieren der Beleuchtung an Fahrzeugstellplätzen, Parkhausrampen u. ä. werden kann. Die Doppelschleifenausführung ist mit Richtungslogik ausgestattet. Diese kann dazu verwendet werden, die Fahrzeugrichtung sicherzustellen. 15/07/2020 LDDxPA2DU24 GER Carlo Gavazzi Industri A/S...
- Seite 2 Fügen Sie an diesen Stellen die gewünschte Option ein Code Option Beschreibung Schleife Sensor DIN-Schiene Anzahl der Schleifen Anzahl der Schleifen Potenziometer Einstellung Anzahl der Ausgänge 2 SPDT-Ausgänge Stromversorgung 24-240 VAC/VDC Typenwahl Anzahl der Schleifen Code LDD1PA2DU24 LDD2PA2DU24 15/07/2020 LDDxPA2DU24 GER Carlo Gavazzi Industri A/S...
-
Seite 3: Inhaltsverzeichnis
A1 A2 E2 A1 A2 E2 Element Komponente Rücksetztaste (Reset) LED für Zustand Schleife 2 Betriebs-/Fehler-LED LED für Schleifenzustand (LDD1), LED für Zustand Schleife 1 (LDD2) LED für Relaiszustand Empfindlichkeitspotenziometer mit 10 Schritten DIP-Schalter 15/07/2020 LDDxPA2DU24 GER Carlo Gavazzi Industri A/S... - Seite 4 20 μH ... 1000 μH Einstellbare Empfindlichkeit 0,01% ... 1,00% Anzahl der Einstellschritte Anzahl der Frequenzkanäle Frequenzbereich 10 ... 130 kHz Kurzschluss, Kreis offen, Induktivität außerhalb des Bereichs, Schleifenfehlererkennung Frequenzübersprechen Antwortzeit 130 ms 15/07/2020 LDDxPA2DU24 GER Carlo Gavazzi Industri A/S...
- Seite 5 Grüne LED (Blinken): Die Position des DIP-Schalters wurde seit dem letzten Einschalten geändert, die Änderung wurde jedoch nicht übernommen. Drücken Sie die Rücksetztaste. • Blaue LED (dauerhaft): Die automatische Empfindlichkeitsanhebung (ASB, Automatic Sensitivity Boost) ist EINgeschaltet, 15/07/2020 LDDxPA2DU24 GER Carlo Gavazzi Industri A/S...
-
Seite 6: Led Für Schleifenzustand
Gelbe LED (0,5 s lang ein): Relais ist aktiviert und befindet sich im Impulsmodus, 0,1 s • Gelbe LED (1,0 s lang ein): Relais ist aktiviert und befindet sich im Impulsmodus, 0,5 s 15/07/2020 LDDxPA2DU24 GER Carlo Gavazzi Industri A/S... -
Seite 7: Dip-Schalter
Unend- Zeit 10 m lich Einfahrt / Fahrzeugeinfahrt Fahrzeugausfahrt Ausfahrt Einstellungen Relais 2 Ausgangs- Impulsmodus Anwesenheitsmodus modus Impuls 0,1 s Impuls 0,5 s Unend- Zeit 10 m lich Einfahrt / Fahrzeugeinfahrt Fahrzeugausfahrt Ausfahrt 15/07/2020 LDDxPA2DU24 GER Carlo Gavazzi Industri A/S... -
Seite 8: Dip-Schalter 4 - Einschaltverzögerung
Diese Funktion legt den Zustand der Ausgangsrelais fest, sowohl im Normalbetrieb als auch dann, wenn ein Fehler im System erkannt wurde. Hinweis: Bei Auswahl des ausfallsicheren Modus wird die Arbeitsweise beider Ausgangsrelais umgekehrt. 15/07/2020 LDDxPA2DU24 GER Carlo Gavazzi Industri A/S... -
Seite 9: Ausfallbetriebsmodus
Hinweis: Abhängig davon, ob das Gerät mit DIP-Schalter 7 in den Impuls- oder Anwesenheitsmodus versetzt wurde, dienen DIP-Schalter 8 und 9 unterschiedlichen Zwecken. DIP-Schalter 8 - Zeiteinstellung Relais 1 (nur im Impulsmodus) Wenn der Schleifensensor im Impulsmodus arbeitet (siehe DIP-Schalter 7), kann mit DIP-Schalter 8 die 15/07/2020 LDDxPA2DU24 GER Carlo Gavazzi Industri A/S... - Seite 10 Wenn der Schleifensensor im Impulsmodus arbeitet (siehe DIP-Schalter 10), kann der Ausgangsimpuls entweder beim Einfahren eines Fahrzeugs in die Schleife oder beim Ausfahren eines Fahrzeugs aus der Schleife erzeugt werden. Diese Einstellung wird mithilfe von DIP-Schalter 12 festgelegt. 15/07/2020 LDDxPA2DU24 GER Carlo Gavazzi Industri A/S...
- Seite 11 Wenn die Zeitüberschreitung auf einen anderen Wert als unendlich eingestellt ist, wird der Ausgang automatisch deaktiviert, sobald ein Fahrzeug dauerhaft über einen längeren Zeitraum als die mit DIP-Schalter 11 und 12 eingestellte Zeitdauer erkannt wird. DIP-Schalter Unendlich 1 Stunde 10 Minuten 1 Minute 15/07/2020 LDDxPA2DU24 GER Carlo Gavazzi Industri A/S...
-
Seite 12: Dip-Schaltereinstellungen Für Doppelschleife (Ldd2)
Modus- Fahrzeugeinfahrt Fahrzeugausfahrt Unendlich auswahl Einstellungen Relais 2 Ausgangs- Impulsmodus Anwesenheitsmodus modus Modus- Fahrzeugeinfahrt Fahrzeugausfahrt Unendlich auswahl Einstellungen Relais 1 und 2 0,1 s 0,5 s Impulsdauer Im Anwesenheitsmodus nicht verwendet Richtungs- logik 15/07/2020 LDDxPA2DU24 GER Carlo Gavazzi Industri A/S... - Seite 13 Hinweis: Abhängig davon, ob das Gerät mit DIP-Schalter 9 in den Impuls- oder Anwesenheitsmodus versetzt wurde, dient DIP-Schalter 10 unterschiedlichen Zwecken. DIP-Schalter 10 - Modusauswahl Relais 2 (nur im Impulsmodus) Wenn der Schleifensensor im Impulsmodus arbeitet (siehe DIP-Schalter 9), kann der Ausgangsimpuls 15/07/2020 LDDxPA2DU24 GER Carlo Gavazzi Industri A/S...
- Seite 14 Wenn DIP-Schalter 12 auf AUS gestellt ist, ist die Richtungslogik deaktiviert. Relais 1 wird aktiviert, wenn ein Fahrzeug in Schleife 1 erkannt wird, und Relais 2 wird aktiviert, wenn ein Fahrzeug in Schleife 2 erkannt wird. Direction Relay 1 Loop 1 Loop 2 Direction Relay 2 15/07/2020 LDDxPA2DU24 GER Carlo Gavazzi Industri A/S...
- Seite 15 LDDxPA2DU24 Klima -40° ... +70°C (-40° ... +158°F) Betrieb Umgebungstemperatur -40° ... +70°C (-40° ... +158°F) Lagerung 0% ... 90% Betrieb Luftfeuchtigkeit 0% ... 90% Lagerung Überspannungskategorie Schutzart IP20 Verschmutzungsgrad 15/07/2020 LDDxPA2DU24 GER Carlo Gavazzi Industri A/S...
-
Seite 16: Steckerkonfiguration Einzelschleife (Ldd1)
Relais 2 Öffner (NC) Stromversorgung Relais 2 Gemeinsam (COM) Loop L11 L12 R21 R22 R23 Relay 2 LOOP RELAY A A 1 RELAY A A 2 SENSITIVITY Relay 1 R11 R12 R13 Supply 15/07/2020 LDDxPA2DU24 GER Carlo Gavazzi Industri A/S... -
Seite 17: R11 R12 R13
R11 R12 R13 Supply Gehäuse Gehäusematerial PPO PX9406-802, PPO Noryl SE1 Farb RAL 7035 (Grau) Abmessungen 84 mm (H) × 22 mm (B) × 99 mm (T) LDD1 134 g Gewicht LDD2 139 g 15/07/2020 LDDxPA2DU24 GER Carlo Gavazzi Industri A/S... -
Seite 18: Abmessungen (Mm)
LDDxPA2DU24 Abmessungen (mm) 15/07/2020 LDDxPA2DU24 GER Carlo Gavazzi Industri A/S... -
Seite 19: Kompatibilität Und Konformität
LDD1: 277 Jahre bei 50 °C (122 °F). MTTF LDD2: 249 Jahre bei 50 °C (122 °F). Lieferumfang und Zubehör Lieferumfang • Schleifensensor: LDD Weiterführende Informationen Information Link Anleitung http://cga.pub/?50037a COPYRIGHT ©2020 Änderungen vorbehalten. PDF-Download: www.gavazziautomation.com 15/07/2020 LDDxPA2DU24 GER Carlo Gavazzi Industri A/S...
