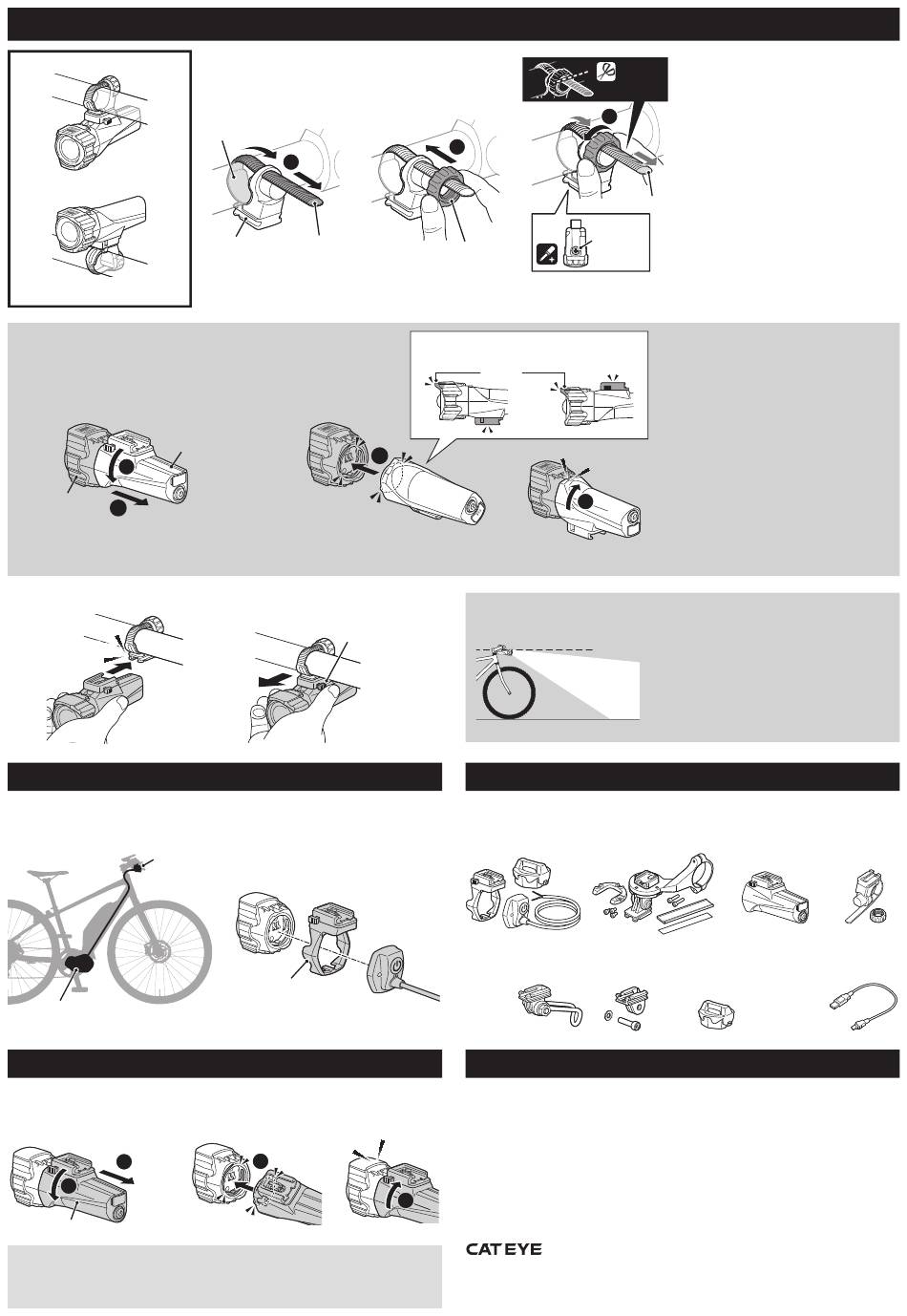

MONTAGE AM FAHRRAD
An der Unterseite montiert
An der Oberseite montiert
Anbauhöhe : 400 – 1200 mm
2. An der Ober- oder Unterseite des Lenkers montieren
Unabhängig von der Montageposition muss das Visier des
Leuchtkörpers sich stets an der Oberseite befinden.
Entfernen
Akku
1
U S B
Scheinwerfer
2
Drehen Sie den Akku zum Entfernen vom
Scheinwerfer gegen den Uhrzeigersinn.
3. Leuchte anbringen/entfernen
Montieren
Klicken
E-BIKE-ADAPTER VERWENDEN
Mit dem optionalen E-Bike Adapter können Sie das selbe Lichtmodule zur
Verwendung an Ihrem E-Bike einsetzten.
Lampeneinheit
Antriebseinheit
AUSWECHSELN DES AKKUS
Befolgen Sie die nachstehenden Anweisungen zum Anbringen oder Entfernen
des Akku.
Entfernen
2
1
U S B
Akku
VORSICHT!:
Halten Sie zum sicheren Anbringen und Entfernen des Akkus den
Scheinwerfer.
* Dieser Abschnitt erklärt die Montage der
Lichteinheit an der Unterseite des Lenkers.
1. Halterung montieren
Gummiunterlage
1
Riemen
Halterung
Führen SIe den Riemen
um den Lenker in die
Halterung ein.
Montieren
Richten Sie die Kerben aus und drehen Sie
den Akku so weit wie möglich im Uhrzeigersinn.
Entfernen
Entriegelungshebel
Schieben
Drücken und halten
(OPTIONAL)
E-Bike-Adapter
Halterung
Montieren
3
2
Verschlussring
Setzten Sie den
Ziehen Sie den Regler
Verschlussring auf.
sicher fest.
An der
Oberseite montiert
Visier
3
ERSATZ-/OPTIONALE TEILE
5336920
E-Bike-Adapter
(Min 5.5V-Max 14.5V)
5342440
Gabel
Halterung
(CFB-100)
Verbindung zur
Antriebseinheit
BEGRENZTE GEWÄHRLEISTUNG
2-Jahres-Garantie : Nur Lampeneinheit
CatEye gewährleistet eine Garantie über 2 Jahre auf Material und Verarbeitung vom
Kaufdatum an. Falls das Produkt bei normalem Gebrauch Fehler aufweist, wird
Cateye das Produkt kostenlos reparieren oder austauschen. Der Service muss von
CatEye Co., Ltd oder autorisierten Servicestellen durchgeführt werden. Wenn Sie
das Gerät einsenden, packen Sie es sorgfältig ein und fügen Sie die Garantiekarte
sowie Reparaturhinweise bei. Achten Sie darauf, Ihren Namen und Ihre Anschrift in
Druckbuchstaben deutlich lesbar auf die Garantiekarte zu schreiben. Versicherung-
4
skosten und Kosten für den Transport bis zu unserem Kundendienst gehen zu
U S B
Lasten der Person, die unseren Kundendienst in Anspruch nehmen möchte.
2-8-25, Kuwazu, Higashi Sumiyoshi-ku, Osaka 546-0041 Japan
Attn: CATEYE Customer Service Section
Phone : (06)6719-6863
E-mail : support@cateye.co.jp
VORSICHT!:
• Ziehen Sie den Verschlussring von
Abschneiden
Hand an. Wenn Sie ihn mit einem
3
Werkzeug zu fest anziehen, wird
u.U. der Gewinderiemen bes-
chädigt.
• Überprüfen Sie regelmäßig den
Verschlussring und die Schraube
Riemen
(*3) an der Halterung damit der
sichere Halt der Lampe stets
*3
gegeben ist.
Schraube
• Runden Sie die Schnittkante des
Halterungsriemens ab, um evtl.
Verletzungen vorzubeugen.
An der
VORSICHT!:
Unterseite montiert
• Achten Sie beim Anbringen oder
Entfernen des Akkus darauf, den
Scheinwerfer zu halten, damit er nicht
herunterfällt und beschädigt wird.
• Bringen Sie den Akku nicht an, wenn
sich Wassertropfen, Staub oder andere
Fremdkörper am Gerät befinden.
Berühren Sie die Kontakte nicht.
• Montieren Sie den Scheinwerfer
4
niemals mit dem Visier nach unten.
Andernfalls wird der Gegenverkehr
geblendet.
Achten Sie bei der Montage der Lichteinheit
NO!
darauf, dass die Leuchte andere Verkehrsteil-
nehmer nicht blendet. Passen Sie den Winkel
Horizontal
an, indem Sie den Regler oder die Schraube
(*3) so weit lösen, dass sich die Halterung
OK
geringfügig bewegt. Nehmen Sie die
Anpassung vor und ziehen Sie die Schraube
zur Fixierung der Lichteinheit wieder an.
1604110
Halterung AERO 2
(OF-200)
5445340
5336860
GP-Halterung
Schutzab-
deckung
(außer Akku)
CO.,LTD.
Fax : (06)6719-6033
URL : https://www.cateye.com
5336840
5338827N
Akku
FlexTight™
-Halterung
(BA-3.4DS)
(H-34N)
U S B
5342730
USB-Kabel
(MICRO USB)
