Benötigtes Material

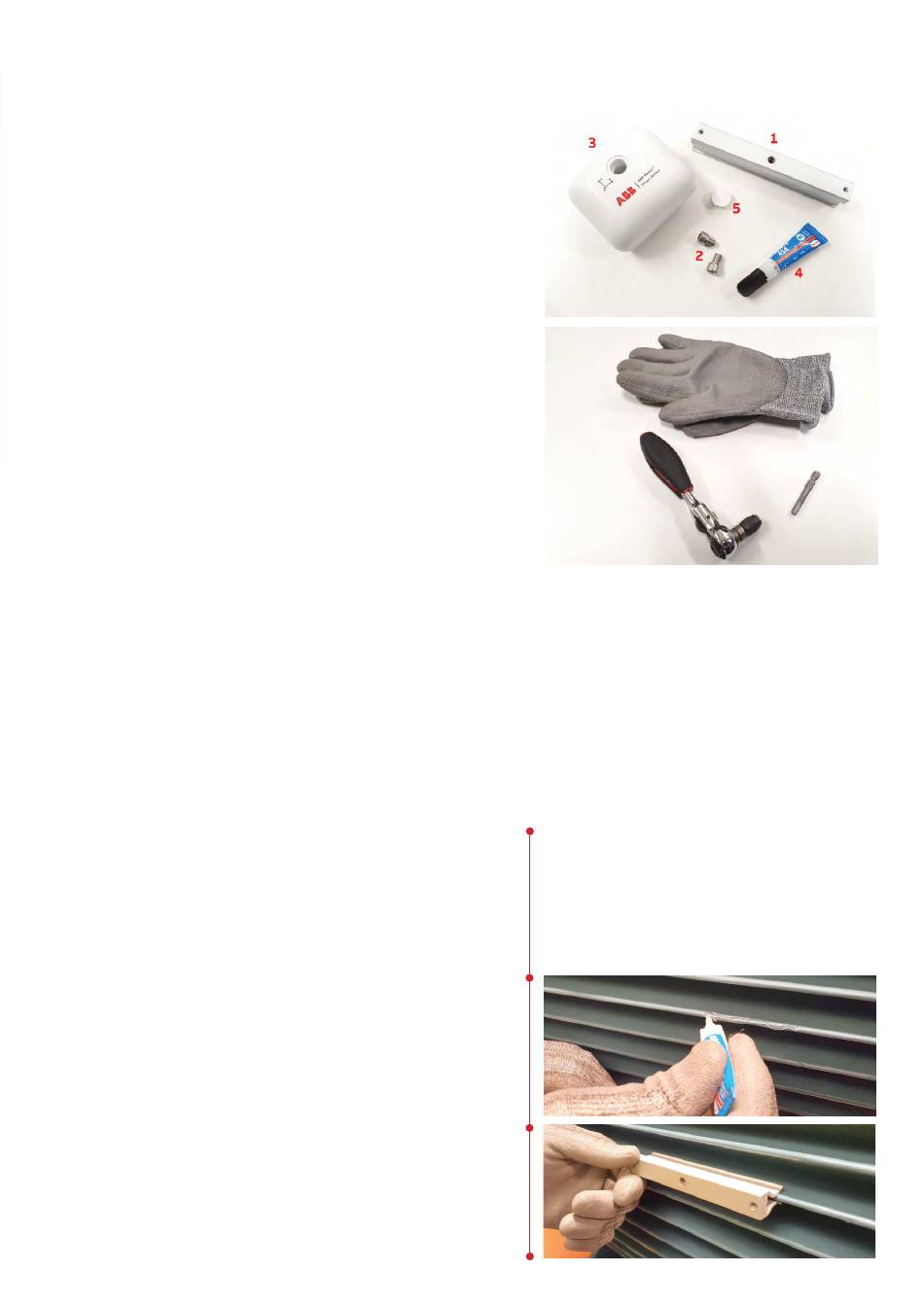

Das Paket mit dem ABB Ability™ Smart Sensor
enthält:
•
1
Klemmhalterung
2
•
Innensechskantschrauben (2 Stück)
• ¼" – 28 (schwarz)
• M6
•
3
ABB Ability™ Smart Sensor für Ex-Bereiche
•
4
Loctite™ 454 oder ähnlicher Kleber
•
5
Abdeckung für Schraubenloch
Benötigtes, nicht in diesem Paket enthaltenes
Material:
• Entfettungsmittel
• Gummihandschuhe
• Schutzbrille
• 50 mm Sechskant-Bit und Steckschlüssel
• 3/16" für ¼" – 28 Schraube
• 5 mm für M6 Schraube
• Gummihammer
WARNUNG
Der direkte Hautkontakt mit Lösungsmitteln bzw.
dem Gewindekleber kann unangenehm sein oder
Verletzungen wie Verbrennungen oder Hautirritatio-
nen und Ähnliches verursachen. Tragen Sie während
der Montagearbeiten geeignete Handschuhe und
eine Schutzbrille.
—
Montageschritte
Hinweis
Stellen Sie sicher, dass die Halterung so auf die Kühlla-
melle gesteckt werden kann, dass die benachbarten Kühl-
lamellen das Anbringen des Sensors nicht verhindern.
Schritt 1
Entfetten Sie die Ober- und Unterseite der ausgewähl-
ten Kühllamelle an der empfohlenen Montageposition.
ACHTUNG: befolgen Sie bei der Verwendung des
Entfettungsmittels die Anweisungen und Sicher-
heitsvorschriften des Herstellers.
Schritt 2
Tragen Sie Loctite
454 oder einen ähnlichen Kleber
TM
auf die Kühllamelle des Motors auf.
ACHTUNG: befolgen Sie bei der Verwendung des
Klebers die Anweisungen und Sicherheitsvorschrif-
ten des Herstellers.
Schritt 3
Stecken Sie die Montagehalterung auf die Kühl-
lamelle des Motors.
