Verwandte Anleitungen für Vivotek FD8131V
Inhaltszusammenfassung für Vivotek FD8131V

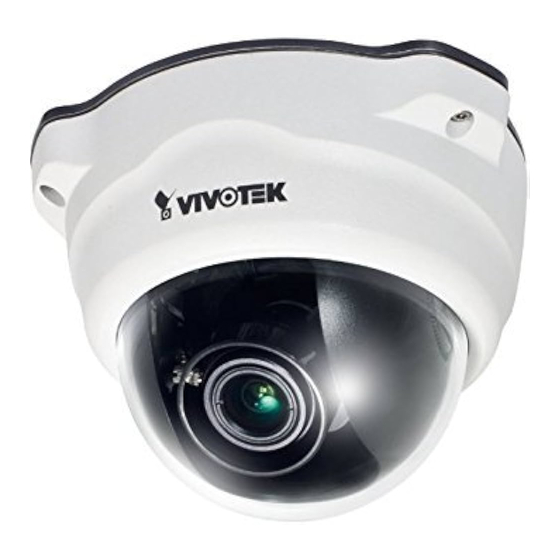

- Seite 1 FD8131V Fixed Dome Network Camera Quick Installation Guide Русский Česky Svenska 繁中 簡中 日本語 Türkçe Français Deutsch Italiano Polski English Español Português • Vandal-proof • IP66 H.264...
-
Seite 2: Warnung Vor Der Installation
Warnung vor der Installation Netzwerkkamera bei Halten Sie die Netzwerkkamera von Rauchentwicklung oder Wasser und sonstiger Feuchtigkeit ungewöhnlichem Geruch sofort fern. Falls die Netzwerkkamera nass oder feucht geworden sein sollte, abschalten. schalten Sie sie sofort aus. Stellen Sie die Netzwerkkamera nicht Hinweise zur Betriebstemperatur in der Nähe von Wärmequellen (z. -
Seite 3: Packungsinhalt Kontrollieren
Packungsinhalt kontrollieren FD8131V Ausrichtungsaufkleber Drill hole Cable hole Cable hole Kurzinstallationsanleitung / Software-CD Garantiekarte RJ45 Buchse an Buchse Steckvorrichtung / Schraubendreher / Schrauben / Klemmstück Beschreibung der Teile Schwarze Linse Erdungskabel Abdeckung Allgemein E/A Anschlussleiste Ethernet 10/100 RJ45 MicroSD/SDHC Anschluss... -
Seite 4: Hardwareinstallation
Hardwareinstallation Folgen Sie zunächst den unten stehenden Anweisungen, um das Kuppelgehäuse zu entfernen. Network Camera Model No: FD8131V MAC:0002D107258A RoHS Haubenabdeckung This device complies with part 15 of the FCC rules. Operation is subject to the following two conditions: (1)This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation. - Seite 5 Deckenbefestigung Wandbefestigung 1. Bringen Sie den Aufkleber an der Decke/Wand an. 2. Bohren Sie durch die beiden Kreise des Aufklebers zwei Löcher in die Decke/Wand. 3. Die Netzwerkkamera kann mit dem Kabel durch die Decke/Wand oder von der Seite her montiert werden. Wenn Sie das Kabel durch die Decke/Wand führen möchten, bohren Sie eine Kabelöffnung A wie in der oberen Abbildung gezeigt.
-
Seite 6: Power Over Ethernet (Poe)
Netzwerkverwendung Allgemeine Verbindung (ohne PoE) 1. Wenn Sie externe DI-Geräte verwenden, stellen Sie die Verbindung vom allgemeinen I/ O Anschlussblock her. 2. Verwenden Sie die mitgelieferten RJ45 Buchse an Buchse Steckvorrichtung, um die Netzwerkkamera an einen Schalter anzuschließen. Verwenden Sie Kategorie 5 Kreuzungskabel, wenn die Netzwerkkamera direkt an einen PC angeschlossen wird. -
Seite 7: Bei Verwendung Eines Switch Ohne Poe
Bei Verwendung eines Switch ohne PoE Verwenden Sie eine PoE-Power-Injector (optional), um diesen zwischen die Kamera und einem Switch ohne PoE zwischen zu schalten. PoE-Power-Injector (optional) Switch ohne PoE WICHTIG: Obwohl die Kamera und die Kabelverschraubung wasserdicht sind, ist die Kabelhülse am anderen Ende nicht wasserdicht. -
Seite 8: Ip-Adresse Zuweisen
2. Das Programm analysiert Ihre Netzwerkumgebung. Nach der Analyse Ihres Netzwerkes klicken Sie bitt auf die Schaltfläche “Weiter”, um das Programm fortzusetzen. 3. Das Programm sucht nach VIVOTEK Videoempfängern, Videoservern oder Netzwerk- kameras in demselben LAN. 4. Nach einer kurzen Suche wird das Hauptinstallationsfenster erscheinen. Klicken Sie... -
Seite 9: Objektiv Einstellen
Objektiv einstellen Stellen Sie das Kameraobjektiv, ausgehend vom empfangenen Live-Bild, auf den gewünschten Ansichtswinkel ein: 1. Drehen Sie das Objektivmodul nach links und rechts. 2. Lösen Sie die Neigungseinstellungsschrauben an beiden Seiten der Kamera und drehen Sie das Linsenmodul dann nach oben und unten. Ziehen Sie die Schrauben nach Abschluss wieder fest. -
Seite 10: Anpassen Des Zoomfaktors Und Des Fokusbereichs
Anpassen des Zoomfaktors und des Fokusbereichs 1. Zum Anpassen der Vergrößerung (Zoom) lösen Sie die Zoomeinstellung. Nach der Einstellung ziehen Sie die Zoomeinstellung wieder an. 2. Zum Anpassen des Fokus (Schärfe) lösen Sie die Fokuseinstellung. Nach der Einstellung ziehen Sie die Fokuseinstellung wieder an. Abschluss 1. - Seite 11 P/N:625018600G Rev. 1.0 All specifications are subject to change without notice. Copyright 2012 VIVOTEK INC. All rights reserved. VIVOTEK INC. VIVOTEK USA, INC. 6F, No.192, Lien-Cheng Rd., Chung-Ho, New Taipei City, 235, Taiwan, R.O.C. 2050 Ringwood Avenue, San Jose, CA 95131 |T: +886-2-82455282| F: +886-2-82455532| E: sales@vivotek.com...
