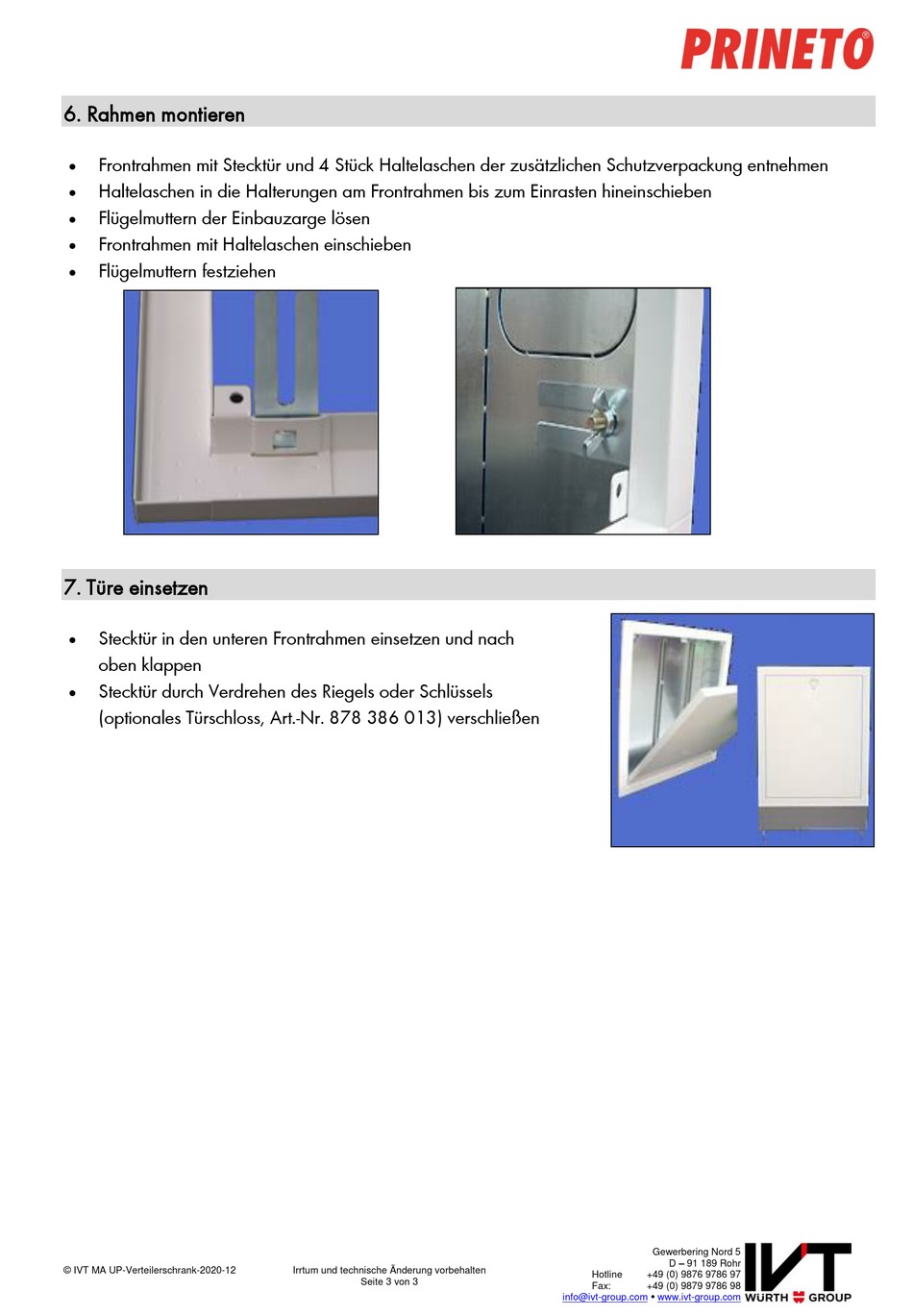

6. Rahmen montieren
Frontrahmen mit Stecktür und 4 Stück Haltelaschen der zusätzlichen Schutzverpackung entnehmen
Haltelaschen in die Halterungen am Frontrahmen bis zum Einrasten hineinschieben
Flügelmuttern der Einbauzarge lösen
Frontrahmen mit Haltelaschen einschieben
Flügelmuttern festziehen
7. Türe einsetzen
Stecktür in den unteren Frontrahmen einsetzen und nach
oben klappen
Stecktür durch Verdrehen des Riegels oder Schlüssels
(optionales Türschloss, Art.-Nr. 878 386 013) verschließen
© IVT MA UP-Verteilerschrank-2020-12
Irrtum und technische Änderung vorbehalten
Seite 3 von 3
