    Inhalt 1 Sicherheit ..............................3 1.1 Verwendete Signalwörter und Warnhinweise ................. 3 1.2 Bestimmungsgemäße Verwendung ....................3 1.3 Allgemeine Sicherheitshinweise ......................3 1.4 Personelle Voraussetzungen ......................4 1.5 Einschränkungen für die Bedienung ....................4 1.6 Konformität ............................4 2 Ausführungen .............................. 5 2.1 Lieferumfang ............................

  • Seite 3: Sicherheit

    1 Sicherheit 1.1 Verwendete Signalwörter und Warnhinweise Folgende Symbole zeigen Ihnen, dass ¾ eine Handlung erfolgen muss. 9 eine Voraussetzung erfüllt sein muss. Warnung Lebensgefahr durch elektrische Spannung. Vor elektrischer Spannung wird durch nebenstehendes Symbol gewarnt. Warnhinweise sind durch horizontale Linien abgesetzt. 1.2 Bestimmungsgemäße Verwendung Die Basisstation Funk 230 V dient 9 dem Aufbau einer Einzelraumregelung (Nachregelung) mit bis zu 8 Zonen (abhängig vom...

  • Seite 4: Personelle Voraussetzungen

    1.4 Personelle Voraussetzungen Autorisierte Fachkräfte Die Elektroinstallationen sind nach den aktuellen VDE-Bestimmungen sowie den Vorschriften Ihres örtlichen EVU auszuführen. Diese Anleitung setzt Fachkenntnisse voraus, die einem staatlich aner- kannten Ausbildungsabschluss in einem der folgenden Berufe entsprechen: 3 Elektroanlagenmonteur/in oder Elektroniker/in entsprechend den in der Bundesrepublik Deutschland amtlich bekanntgemachten Berufsbezeich- nungen sowie den vergleichbaren Berufsabschlüssen im europäischen Gemeinschaftsrecht.

  • Seite 5: Ausführungen

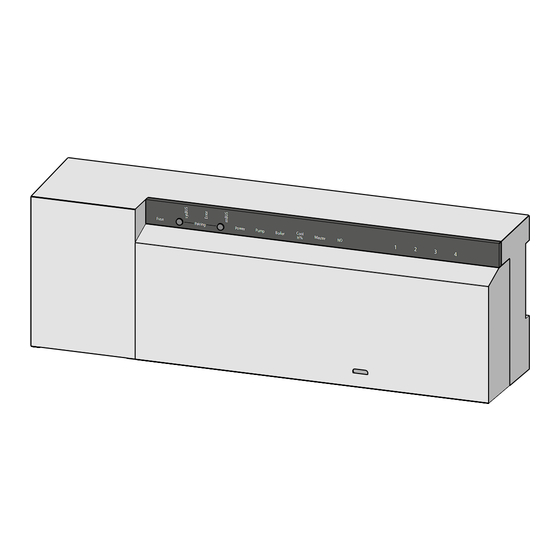

    2 Ausführungen 2.1 Lieferumfang Cool Fuse Power Pump Boiler Master Pairing 2.2 Anzeigen und Bedienelemente Cool Fuse Pairing Power Pump Boiler Master Name Funktion Fuse Leuchtet bei Defekt der Sicherung syBUS gelb Zeigt Aktivität des syBUS, blinkt bei Schreibzugriff auf microSD-Card Error Leuchtet: Sicherheitstemperaturbegrenzer aktiv...

  • Seite 6: Anschlüsse

    2.3 Anschlüsse 230 V pump boiler HZ 1 HZ 2 HZ 3 HZ 4 HZ 5 HZ 6 HZ 7 HZ 8 System BUS 24V A B GND L TB 5 6 7 9 10 11 12 16 17 Nr. Anschluss Funktion Temperaturbegrenzer Anschluss für bauseitig bereitgestellten Temperaturbegrenzer zum Schutz...

  • Seite 7: Technische Daten

    2.4 Technische Daten 4-Kanal 8-Kanal Ethernet Anzahl Heizzonen Anzahl Antriebe 2x2 + 2x1 Max. Nennlast aller Antriebe 24 W Schaltleist. je HZ max. 1 A Betriebsspannung 230 V / ±15% / 50 Hz Netzanschluss Klemmen NYM-Anschluss 3 x 1,5 mm² Leistungsaufn.

  • Seite 8: Installation

    3 Installation 3.1 Montage Warnung Lebensgefahr durch elektrische Spannung Alle Installationsarbeiten sind in spannungsfreiem Zustand durchzuführen. 230 V 230 V elektr. Anschluss, siehe Kap. 3.2 3.2 Elektrischer Anschluss Warnung Lebensgefahr durch elektrische Spannung Alle Installationsarbeiten sind in spannungsfreiem Zustand durchzuführen. Die Verschaltung einer Einzelraumregelung hängt von individuellen Faktoren ab und muss sorgsam vom Installateur geplant und realisiert werden.

  • Seite 9: Externes Change Over-Signal

    3.2.1 Externes Change Over-Signal 3.2.2 Pumpe/Kessel 230 V 230 V 230 V pump boiler HZ 1 HZ 2 HZ 3 HZ 4 HZ 5 HZ 6 HZ 7 HZ 8 HZ 9 HZ 10 pump boiler L TB L TB Wärmeer- zeuger Kühlen...

  • Seite 10: System Bus

    3.2.5 Externe Schaltuhr 230 V pump boiler HZ 1 HZ 2 HZ 3 HZ 4 HZ 5 HZ 6 HZ 7 HZ 8 L TB Die Basisstation verfügt über einen ECO-Ein- gang für den Anschluss einer externen Schalt- uhr, wenn die interne Uhr des Raumbedienge- räts Funk Display nicht genutzt werden soll.

  • Seite 11: Verwendung Eines Sicherheitstemperaturbegrenzers

    3.2.7 Verwendung eines Sicherheitstemperaturbegrenzers 230 V pump boiler HZ 1 HZ 2 HZ 3 HZ 4 HZ 5 L TB Anschluss eines bauseitig bereitgestellten Sicherheitstemperaturbegrenzers (1). Dieser schaltet die Pumpe aus und schaltet den Eingang TB, wenn zu hohe Vorlauftemperaturen der Fußbodenhei- zung erkannt werden.

  • Seite 12: Ndl 4 Inbetriebnahme

    4 Inbetriebnahme 4.1 Erstinbetriebnahme In den ersten 30 Minuten nach dem Einschalten der Netzspannung befindet sich die Basisstation für 30 Minuten im Installationsmodus. In diesem Modus werden die Soll- und Isttemperaturen ver- glichen, alle weiteren Funktionen sind deaktiviert. Liegt die Isttemperatur unter der Solltemperatur, wird der dem jeweiligen Raumbediengerät zugeordnete Ausgang an der Basisstation angesteuert.

  • Seite 13: Raumbediengerät Einer Heizzone Zuordnen (Pairing)

    4.2 Basisstationen miteinander Verbinden (Pairing) / trennen (Forts.) ¾ syBUS-Taster der Basisstation, bei der das Pairing aufgehoben werden soll, für 3 Sek. drü- cken, um den Pairing-Modus zu starten. 9 Die LED „syBUS“ blinkt. ¾ syBUS-Taster erneut drücken und für ca. 10 Sekunden gedrückt halten. 9 Die Basisstation startet neu und die LED „Master“...

  • Seite 14: Systemkonfiguration

    4.5 Systemkonfiguration Die Konfiguration der Basisstation erfolgt wahlweise über microSD Karte, die Softwareoberfläche der Ethernet-Variante oder die Service-Ebene des Raumbediengerätes Funk Display. 4.5.1 Systemkonfiguration mit microSD Karte Über den EZR Manager SD Card unter www.ezr-home.de können individuelle Einstellungen vor- genommen und per microSD-Karte in die Basisstation übertragen werden. Ab der Softwareversion 01.70 erkennt die Basisstation microSD-Karten >2 GB mit den Formaten FAT16 oder FAT32.
  • Seite 15 4.5.2 Konfiguration mit Raumbediengerät Funk Display (Forts.) Parameter Beschreibung Einheit 031 Passwort Bediensperre PIN festlegen, wenn Par. 30 auf aktiviert gesetzt 0000..9999 040 Externer Sensor am RBG Anmelden eines zus. Sensors zur Erfassung der kein Sensor=0 angeschlossen Fußbodentemperatur (FBH), der Raumtemperatur Taupunktsen.=1 oder des Taupunktes Temp FBH=2...

  • Seite 16: Werkseinstellungen Wiederherstellen

    4.5.2 Konfiguration mit Raumbediengerät Funk Display (Forts.) Parameter Beschreibung Einheit 160 Frostschutzfunktion Ansteuerung der Schaltausgänge bei T <x°C Deaktiviert=0 Aktiviert=1 161 Frostschutztemperatur Grenzwert für die Frostschutzfunktion [°C] 170 Smart Start Anlernen des Temperaturverhaltens der einzelnen Deaktiviert=0 Heizzonen Aktiviert=1 Notbetrieb 180 Dauer bis Aktivierung Dauer bis Aktivierung der Notbetriebroutine [min] 181 PWM Zyklusdauer im...

  • Seite 17: Schutzfunktionen Und Notbetrieb

    5 Schutzfunktionen und Notbetrieb 5.1 Schutzfunktionen Die Basisstation verfügt über zahlreiche Schutzmaßnahmen zur Vermeidung von Schäden am Gesamt- system. 5.1.1 Pumpenschutzfunktion Zur Vermeidung von Schäden durch längeren Stillstand wird die Pumpe innerhalb vordefinierter Zeiträu- me angesteuert. Während dieses Zeitraumes leuchtet die LED „Pumpe“. 5.1.2 Ventilschutzfunktion In Zeiträumen ohne Ventilansteuerung (beispielsweise außerhalb der Heizperiode), werden alle Heizzonen mit angemeldetem Raumbediengerät zyklisch angesteuert, um dem Festsetzen der Ventile...

  • Seite 18: Problembehebung Und Reinigung

    6 Problembehebung und Reinigung 6.1 Fehleranzeigen und -behebung Cool Fuse Power Pump Boiler Master Pairing Signalisierung der LEDs Bedeutung Behebung Fuse Dauer in Sek. ¾ Sicherung wechseln Sicherung defekt (siehe Kap. 6.2) Fuse Error / Pump 9 Normaler Regelbetrieb wird Sicherheitstemperatur- Dauer in Sek.

  • Seite 19: Sicherung Wechseln

    6.2 Sicherung wechseln Warnung Lebensgefahr durch elektrische Spannung Basisstation steht unter Spannung. ¾ Vor dem Öffnen Basisstation stets vom Netz trennen und gegen versehentliches Wiederein- schalten sichern. 6.3 Reinigung Zum Reinigen nur ein trockenes, lösungsmittelfreies, weiches Tuch verwenden.

  • Seite 20: Außerbetriebnahme

    7 Außerbetriebnahme 7.1 Außerbetriebnahme Warnung Lebensgefahr durch elektrische Spannung Basisstation steht unter Spannung. ¾ Vor dem Öffnen stets vom Netz trennen und gegen versehentliches Wiedereinschalten sichern. ¾ Am Pumpen- und Kesselkontakt anliegende Fremdspannungen freischalten und gegen verse- hentliches Wiedereinschalten sichern. ¾...
  • Seite 21 PRINETO 125592.1428...
