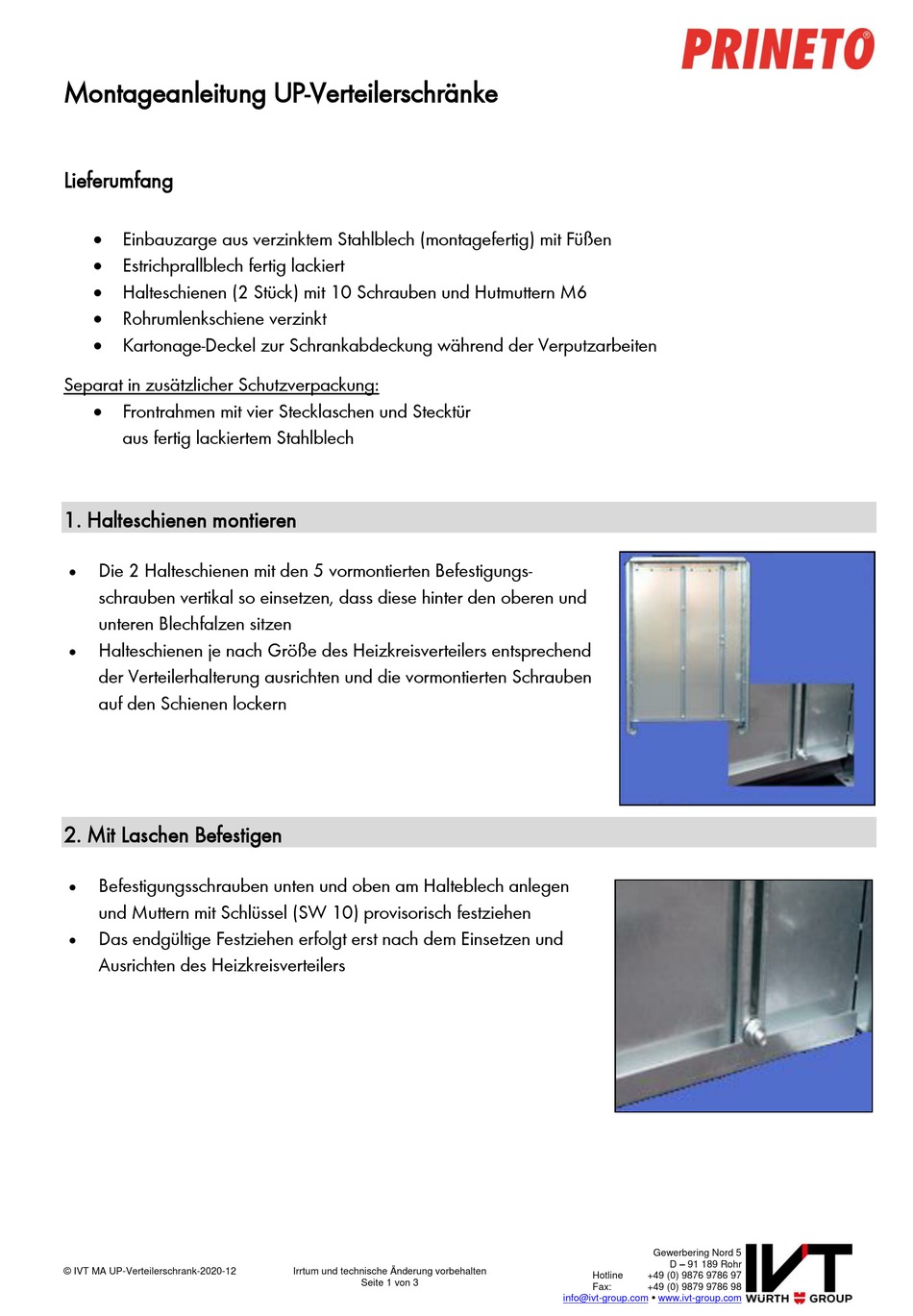

Montageanleitung UP-Verteilerschränke
Lieferumfang
 Einbauzarge aus verzinktem Stahlblech (montagefertig) mit Füßen
 Estrichprallblech fertig lackiert
 Halteschienen (2 Stück) mit 10 Schrauben und Hutmuttern M6
 Rohrumlenkschiene verzinkt
 Kartonage-Deckel zur Schrankabdeckung während der Verputzarbeiten
Separat in zusätzlicher Schutzverpackung:
 Frontrahmen mit vier Stecklaschen und Stecktür
aus fertig lackiertem Stahlblech
1. Halteschienen montieren
Die 2 Halteschienen mit den 5 vormontierten Befestigungs-
schrauben vertikal so einsetzen, dass diese hinter den oberen und
unteren Blechfalzen sitzen
Halteschienen je nach Größe des Heizkreisverteilers entsprechend
der Verteilerhalterung ausrichten und die vormontierten Schrauben
auf den Schienen lockern
2. Mit Laschen Befestigen
Befestigungsschrauben unten und oben am Halteblech anlegen
und Muttern mit Schlüssel (SW 10) provisorisch festziehen
Das endgültige Festziehen erfolgt erst nach dem Einsetzen und
Ausrichten des Heizkreisverteilers
© IVT MA UP-Verteilerschrank-2020-12
Irrtum und technische Änderung vorbehalten
Seite 1 von 3
