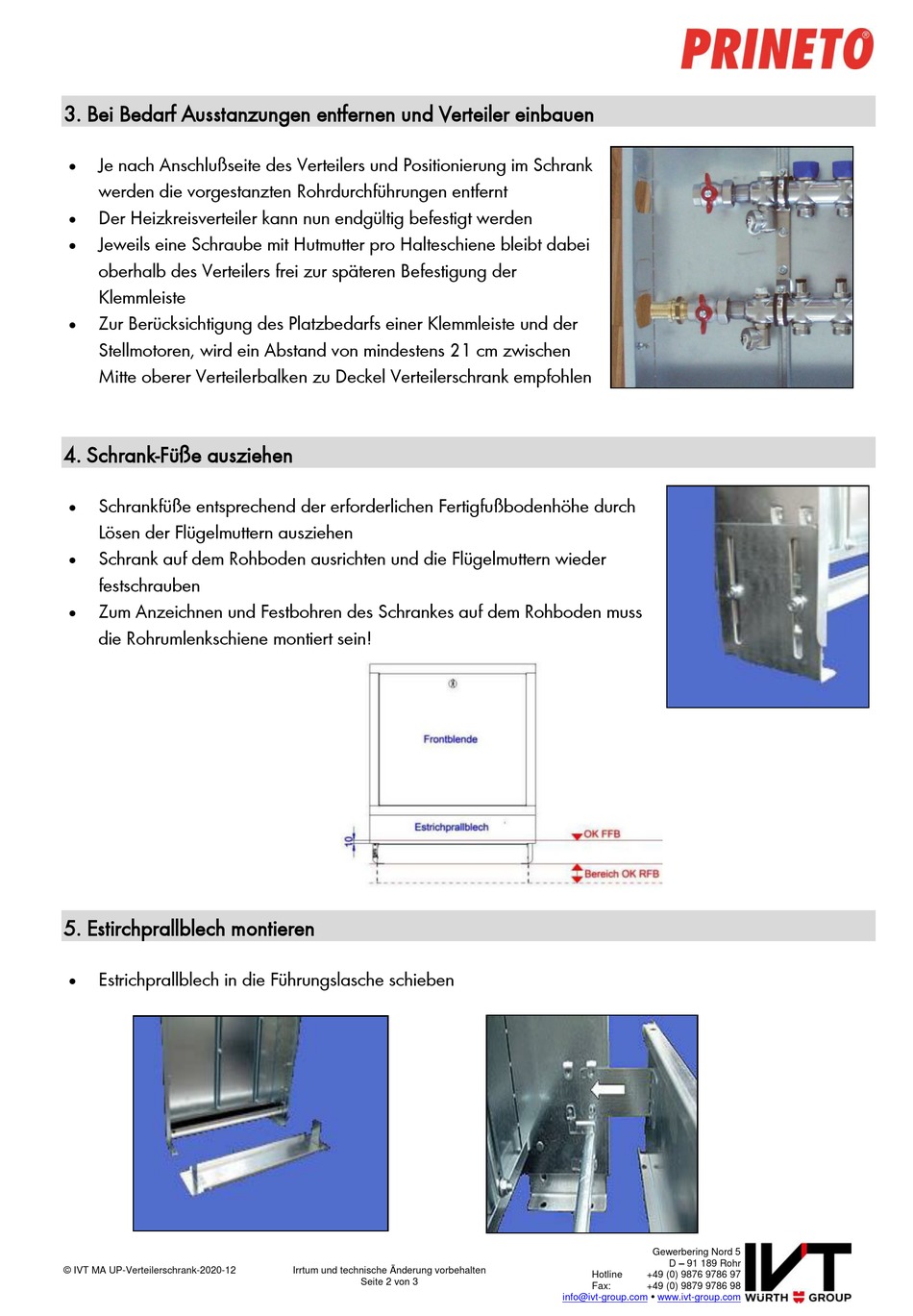

3. Bei Bedarf Ausstanzungen entfernen und Verteiler einbauen
Je nach Anschlußseite des Verteilers und Positionierung im Schrank
werden die vorgestanzten Rohrdurchführungen entfernt
Der Heizkreisverteiler kann nun endgültig befestigt werden
Jeweils eine Schraube mit Hutmutter pro Halteschiene bleibt dabei
oberhalb des Verteilers frei zur späteren Befestigung der
Klemmleiste
Zur Berücksichtigung des Platzbedarfs einer Klemmleiste und der
Stellmotoren, wird ein Abstand von mindestens 21 cm zwischen
Mitte oberer Verteilerbalken zu Deckel Verteilerschrank empfohlen
4. Schrank-Füße ausziehen
Schrankfüße entsprechend der erforderlichen Fertigfußbodenhöhe durch
Lösen der Flügelmuttern ausziehen
Schrank auf dem Rohboden ausrichten und die Flügelmuttern wieder
festschrauben
Zum Anzeichnen und Festbohren des Schrankes auf dem Rohboden muss
die Rohrumlenkschiene montiert sein!
5. Estirchprallblech montieren
Estrichprallblech in die Führungslasche schieben
© IVT MA UP-Verteilerschrank-2020-12
Irrtum und technische Änderung vorbehalten
Seite 2 von 3
