HMa, HMa-941, HMa/EO1, HMa/E02, HMa/E06, HMA/E07-941, HMa/X
Allgemeine technische Beschreibung
Der HMa-Sender verwendet einen DSP-gesteuerten
Eingangsbegrenzer mit einem Weitbereichs-
Doppelhüllkurven-Limiter, das Eingangssignalspitzen
über 30 dB über Vollmodulation sauber begrenzt.
Schaltnetzteile zur Bereitstellung von
Konstantspannungen für die Senderschaltungen vom
Beginn (3 Volt) bis zum Ende (1,7 Volt) der
Batterielebensdauer und ein extrem rauscharmer
Eingangsverstärker für leisen Betrieb.
Digitale Hybrid-Wireless®-
Technologie
Alle drahtlosen Verbindungen leiden unter
Kanalstörungen bis zu einem gewissen Grad, und alle
drahtlosen Mikrofonsysteme versuchen, die
Auswirkungen dieser Störungen auf das gewünschte
Signal auf ein Minimum zu reduzieren. Konventionelle
analoge Systeme verwenden Kompandoren für einen
erweiterten Dynamikbereich auf Kosten subtiler Artefakte
(bekannt als "Pumpen" und "Atmen"). Vollständig digitale
Systeme unterdrücken das Rauschen, indem sie die
Audioinformationen in digitaler Form senden, was auf
Kosten einer gewissen Kombination aus Leistung,
Bandbreite und Störfestigkeit geht.
Lectrosonics Digital Hybrid Wireless®-Systeme
überwinden das Kanalrauschen auf eine völlig neue Art
und Weise, indem sie den Ton im Sender digital kodieren
und im Empfänger dekodieren und dennoch die kodierten
Informationen über eine analoge drahtlose FM-
Verbindung senden. Dieser proprietäre Algorithmus ist
keine digitale Implementierung eines analogen
Kompanders, sondern eine Technik, die nur im digitalen
Bereich ausgeführt werden kann, auch wenn die Ein- und
Ausgänge analog sind.

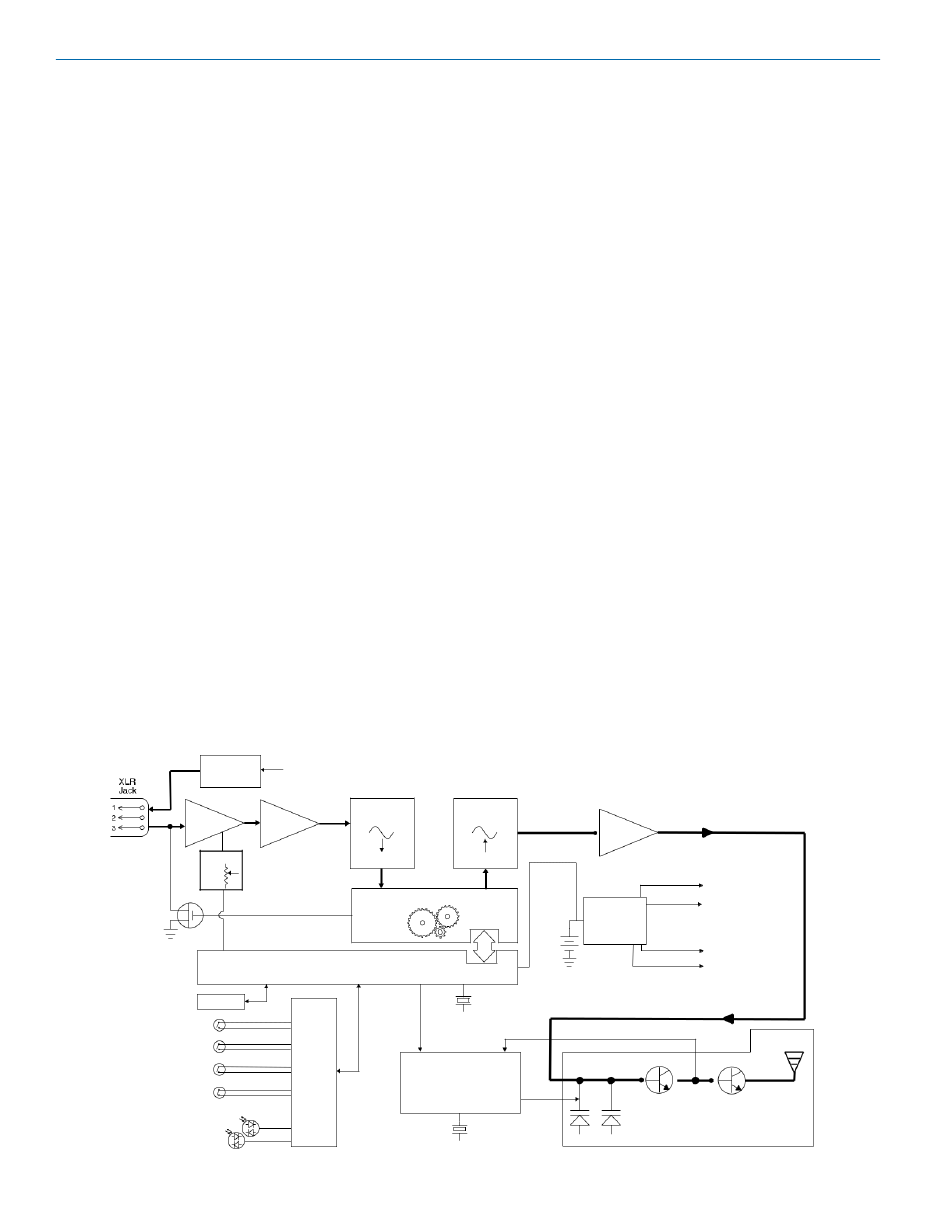

Bias-Spannung
48V,15V, 5V
Phantom
power
Eing
angs
Amp
Digital
pot
Shunt
Begren
zer
LCD
AUDIO
FREQ
UP
DWN
Bicolor
Modulation
LEDs
© LECTROSONICS.DE, Waldstr. 4, D-65307 Bad Schwalbach, +49 (0)6124-6041000
+4V
A-D
Audio
Konverter
Hochpass
Filter
11001001
Audio
Ebene
Digitaler Signalprozessor
Mikroprozessor
Phasenregelkreis
Kanalrauschen beeinträchtigt nach wie vor die
Qualität des empfangenen Signals und wird
schließlich einen Empfänger überfordern. Digital
Hybrid Wireless® kodiert das Signal einfach, um
einen verrauschten Kanal so effizient und robust wie
möglich zu nutzen. Dadurch wird eine Audioleistung
erzielt, die mit der von vollständig digitalen Systemen
konkurriert, ohne die Leistungs- und
Bandbreitenprobleme, die bei der digitalen
Übertragung auftreten.
Da es eine analoge FM-Verbindung verwendet,
genießt Digital Hybrid Wireless® alle Vorteile
herkömmlicher FM-Drahtlossysteme, wie z. B. eine
ausgezeichnete Reichweite, effiziente Nutzung des
HF-Spektrums und Widerstandsfähigkeit gegen
Störungen. Im Gegensatz zu herkömmlichen FM-
Systemen kommt es jedoch ohne den analogen
Kompandor und seine Artefakte aus.
Keine Prä-Emphasis/De-Emphasis
Das Digital Hybrid Wireless®-Design führt zu einem
Signal-Rausch-Verhältnis, das hoch genug ist, um
eine konventionelle Vorverzerrung (HF-Boost) im
Sender und eine De-Emphasis (HF-Roll-off) im
Empfänger auszuschließen. Dadurch wird das
Potenzial für Verzerrungen bei Signalen mit reichlich
hochfrequenter Information eliminiert.
D-A
Kodiertes Audio
Konverter
und Pilotton
Filter
Amp
11001001
Spannungs-
Versorgung
3 V
Batterie
Referenz
Kristall
Spannung
Referenz
Oszillator
Kristall
1.2V
4V
-3.3V
+3.3V
Verstärke
r
