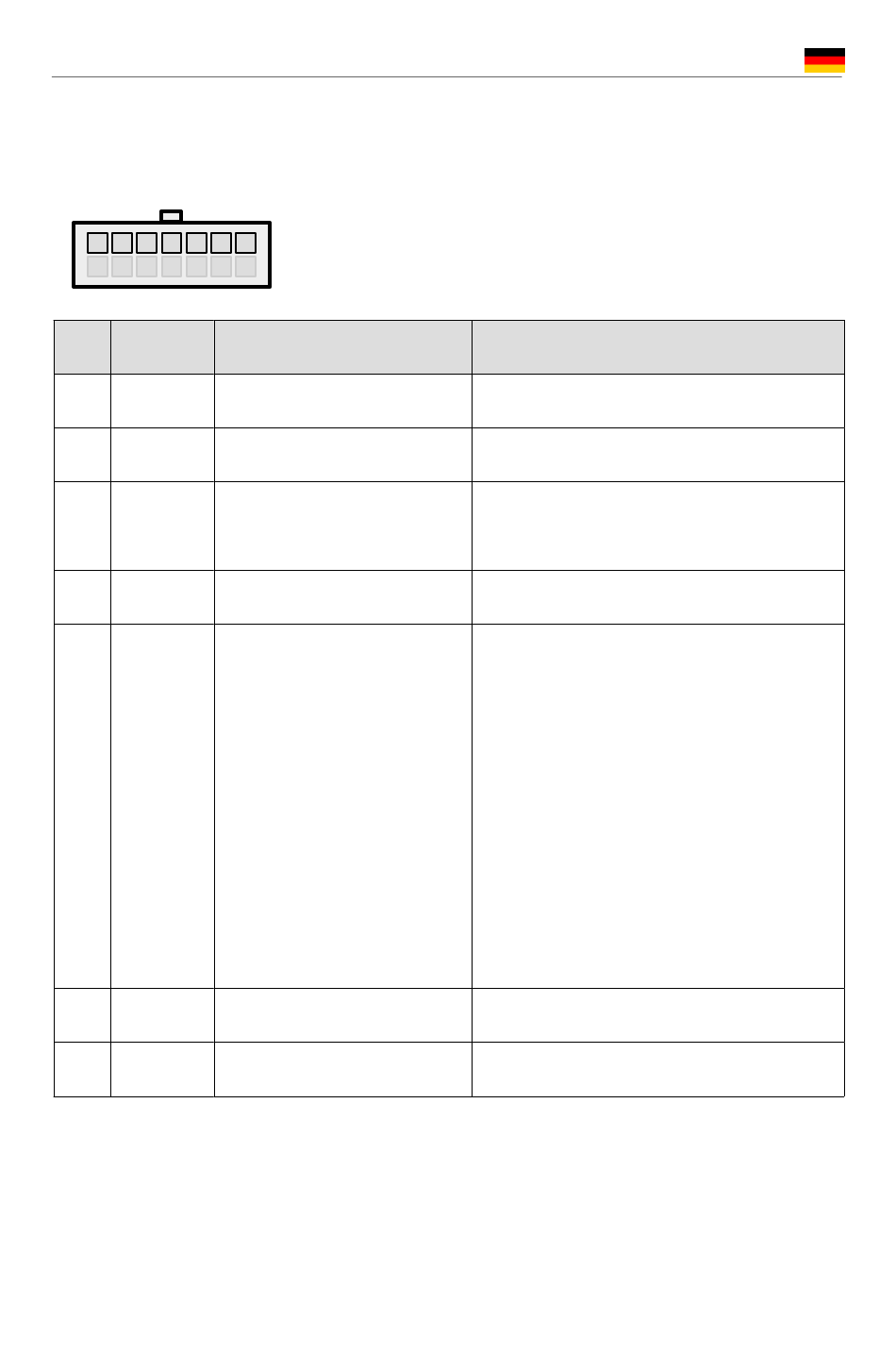

Ein- und Ausgänge (Stecker I)
10
1
PIN Farbe
1 gelb
2 schwarz Schaltausgang 2
3 lila
4
5
6
7 rot
Bezeichnung
Schaltausgang 1
Schaltausgang 3
Ausgang GND
Eingang +12V
Ausgang +12V
Versorgungsspannung • +12V (mit 5A absichern)
Funktion
W-BUS, E-BUS
Ausgang +12V, max. 1A
Masse, max. 500mA
Ausgang GND 1KOhm für ext. LED
Anschlussmöglichkeit für ext. Taster
/ Schalter
Taster: ein Impuls (ca. 1s) schaltet
die Schaltausgänge abwechselnd
Ein- bzw. Aus ("Ein" für die
voreingestellte Zeit)
Schalter: Solange am Schalteingang
+12V anliegen sind die
Schaltausgänge geschaltet (max.
für die voreingestellten Zeit)
Ausgang +12V für ext. Taster
