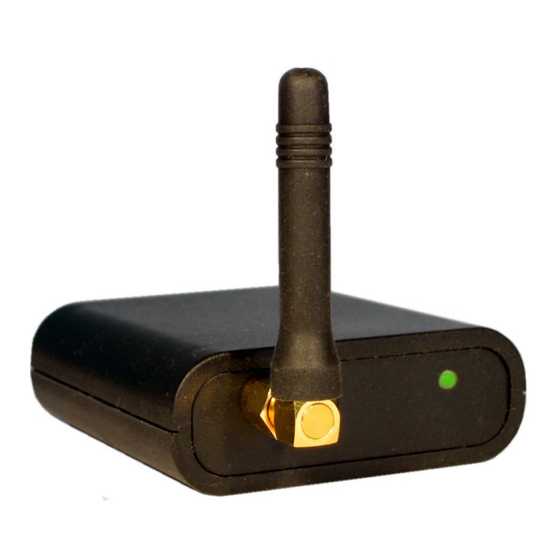

- Seite 1 GSM-Fernsteuerung GSM-Basic, W-Bus Ab SW v.8.1 Betriebsanleitung Weitere fahrzeugspezifische Informationen finden Sie auf unserer Webseite. Please visit our website for an English version of this document and further information. www.danhag.de...
- Seite 2 GSM- Fernsteuerung DANHAG 17.07.13 v.8.1 Der Umwelt zuliebe gestalten wir die Umverpackung unserer Geräte so gering wie möglich. 2-24...
-
Seite 3: Inhaltsverzeichnis
GSM- Fernsteuerung DANHAG 17.07.13 v.8.1 Inhaltsverzeichnis 1 Lieferumfang........................4 2 Sicherheitshinweise......................5 3 Bestimmungsgemäße Verwendung...................5 4 Verpflichtung und Haftung....................6 5 Störung..........................6 6 Entsorgung.........................6 7 Gerätebeschreibung......................7 7.1 Funktionsbeschreibung....................7 7.2 Quittung des Schaltvorgangs..................7 7.3 Alarmfunktion......................8 7.4 Anschlüsse........................8 8 SIM Karte...........................9 9 Ein- und Ausgänge......................10 10 Anschluss ........................11... -
Seite 4: Lieferumfang
GSM- Fernsteuerung DANHAG 17.07.13 v.8.1 1 Lieferumfang GSM- Fernsteuerung ● GSM- Antenne (gerade) ● 8-polige Anschlussleitung ● Betriebsanleitung ● (Abbildung ähnlich) Optionales Zubehör Fahrzeugspezifische Kabelbäume ● Y-Anschlussleitungen für Webasto- und Eberspächer- Bedienelemente ● Scheibenkleberantenne ● GSM Antennenadapter (FME- Adapter) ●... -
Seite 5: Sicherheitshinweise
GSM- Fernsteuerung DANHAG 17.07.13 v.8.1 2 Sicherheitshinweise Lesen Sie vor Inbetriebnahme der GSM-Fernsteuerung diese Betriebsanleitung vollständig durch. Beachten Sie ergänzend zur Betriebsanleitung die allgemein gültigen sowie die örtlichen Regelungen zur Unfallverhütung und zum Umweltschutz. Bewahren Sie die Betriebsanleitung auf. Betreiben Sie die GSM-Fernsteuerung nicht in einer Umgebung in welcher brennbare Gase, Dämpfe, Flüssigkeiten oder Stäube vorhanden sind oder... -
Seite 6: Verpflichtung Und Haftung
Reparatur darf nur von einer Fachkraft durchgeführt werden. Hinweis: Antworten zu häufigen Fragen und Fehlern finden Sie im Abschnitt „Mögliche Fehlerursachen“ und auf unserer Internetseite „www.danhag.de“ (FAQ). 6 Entsorgung Geben Sie dieses Produkt zur Entsorgung bei einer offiziellen Sammelstelle ab. Sie können das Produkt auch dem Hersteller zur umweltgerechten Entsorgung zurück geben. -
Seite 7: Gerätebeschreibung
GSM- Fernsteuerung DANHAG 17.07.13 v.8.1 7 Gerätebeschreibung Funktionsbeschreibung Die GSM-Fernsteuerung verfügt über 3 Schaltausgängen. Das Ausgangssignal von Schaltausgang 1 wird voreingestellt. Schaltausgang 2 liefert ein +12VDC Signal und Schaltausgang 3 ein Masse Signal. Der Schaltvorgang kann nur von autorisierten Rufnummern ausgelöst werden, wobei die Länge des Schaltvorgangs voreingestellt werden kann. -
Seite 8: Alarmfunktion
GSM- Fernsteuerung DANHAG 17.07.13 v.8.1 Alarmfunktion Im Alarmfall werden bis zu 5 Rufnummern angerufen und per SMS über das Alarmereignis informiert. Eine genaue Beschreibung finden Sie im Abschnitt „Ein- und Ausgänge“. Anschlüsse Vorderansicht Rückansicht Nr. Bezeichnung Funktion Antennenanschluss Antennenanschluss (SMA- Buchse) LED grün / rot... -
Seite 9: Sim Karte
GSM- Fernsteuerung DANHAG 17.07.13 v.8.1 8 SIM Karte Für den Betrieb der GSM-Fernbedienung wird eine beliebige GSM-SIM Karte benötigt (egal ob dieses eine Prepaid- oder Vertragskarte ist). Vorbereitung der SIM-Karte Hinweis: Deaktivieren Sie vor dem Einsetzen der SIM-Karte die PIN Abfrage und die Mailbox und löschen Sie alle gespeicherten Telefonnummern. -
Seite 10: Ein- Und Ausgänge
GSM- Fernsteuerung DANHAG 17.07.13 v.8.1 9 Ein- und Ausgänge 1 schwarz 2 braun 3 rot 4 orange 5 gelb 6 grün 7 blau 8 lila 1 schwarz: Schaltausgang 2 liefert für die voreingestellte Zeit ein +12VDC Signal • darf mit max. 1A belastet werden •... -
Seite 11: Anschluss
GSM- Fernsteuerung DANHAG 17.07.13 v.8.1 7 blau: Alarm In +12VDC * schließen Sie die Alarmleitung Ihrer vorhandenen Alarmanlage an • bei Inbetriebnahme der GSM-Fernsteuerung wird überprüft ob am • Alarmausgang entweder 0 oder +12VDC anliegen. Ändert sich dieser Zustand werden alle 5 Rufnummern für ca. 30s angerufen und durch eine Alarm- SMS über das Alarmereignis informiert. -
Seite 12: Einbauanleitung Standheizung
GSM- Fernsteuerung DANHAG 17.07.13 v.8.1 10.2 Einbauanleitung Standheizung Sie können mit der GSM-Fernsteuerung eine Standheizung schalten. Die Ansteuerung der Standheizung ist je nach Typ unterschiedlich und kann durch ein +12VDC, Masse oder W-Bus Signal erfolgen. Hinweis: Ältere Heizungen werden über ein Masse bzw. +12VDC Signal geschaltet. -
Seite 13: W-Bus (Nur Bei Gsm-Fernsteuerung „W-Bus")
GSM- Fernsteuerung DANHAG 17.07.13 v.8.1 10.3 W-Bus (nur bei GSM-Fernsteuerung „W-Bus“) Viele moderne Webasto Heizungen werden über „W-Bus“ (Serieller Datenbus) geschaltet. Die GSM-Fernsteuerung „W-Bus“ unterstützt verschiedene „W-Bus“ Datenprotokolle. Die Datenprotokolle können Heizungs- und fahrzeugspezifisch variieren. W-Bus Heizungen und Bedienelemente Datenprotokoll... -
Seite 14: Heizungsgebläse
GSM- Fernsteuerung DANHAG 17.07.13 v.8.1 10.4 Heizungsgebläse Das Heizungsgebläse funktioniert nur bei eingeschalteter Zündung. Um das Gebläse auch im Standheizungsbetrieb nutzen zu können, müssen Sie zusätzlich ein Relais bzw. IPCU- Modul anschließen. Relais (bei manueller Klimaanlage) Bei Fahrzeugen mit manueller Klimaanlage wird die Drehzahl des Heizungsgebläses über einen mehrstufigen Gebläseschalter eingestellt. -
Seite 15: Konfiguration
Die folgenden Funktionen und Einstellungen können Sie einstellen. 11.1 Konfiguration per SMS Nutzen Sie zur Konfiguration den SMS-Konfigurator auf „www.danhag.de“. Alternativ dazu können Sie die SMS auch mit Ihrem Handy erstellen und versenden (siehe Punkt 11.3 ). Bei erfolgreicher Konfiguration sendet Ihre GSM-Fernsteuerung eine SMS mit der Übersicht der aktuellen Einstellungen an die Masterrufnummer. - Seite 16 GSM- Fernsteuerung DANHAG 17.07.13 v.8.1 Einschaltdauer Sie können festlegen, wie lange die Schaltausgänge aktiviert werden. von 1s - 255s • von 1min – 999min • Permanent • Einschaltverzögerung Stellen Sie hier ein ob der Schaltausgang 2 (schwarz) sofort oder verzögert aktiviert werden soll.
-
Seite 17: Alarmverzögerung
GSM- Fernsteuerung DANHAG 17.07.13 v.8.1 Ausgangssignal für Schaltausgang 1 (gelb) Die GSM-Fernsteuerung unterstützt +12VDC und W-Bus Ausgangssignale (siehe 7.1 ). Alarmverzögerung Konfigurieren Sie hier wie lange das Alarmsignal ununterbrochen anliegen muss bevor der Alarm ausgelöst wird. 11.2 Tabelle Funktionsübersicht Funktion Mögliche Einstellung... -
Seite 18: Manuelle Sms Konfiguration Via Handy
GSM- Fernsteuerung DANHAG 17.07.13 v.8.1 11.3 Manuelle SMS Konfiguration via Handy Jeder Funktion bzw. Einstellung ist eine Nummer zugeordnet. Die Zuweisung des jeweiligen Parameters erfolgt durch ein „=“ Zeichen. Schließen Sie jeden Eingabe mit einem „;“ ab. Sie können mehrere Funktionen in einer SMS zusammenfassen (max. 150 Zeichen). -
Seite 19: Löschen Einer Rufnummer
GSM- Fernsteuerung DANHAG 17.07.13 v.8.1 (20) Einschaltdauer (21) Einschaltverzögerung DANHAG GSM Status: off (22) Ausschaltverzögerung (30) Ausgangssignal Status: off 20) Dauer: 30min (40) Alarmverzögerung 20) 30min; 5s 21) V on: 5min 21) 5min 22) V off: 1min 22) 1min 30) W-Bus... -
Seite 20: Inbetriebnahme
GSM- Fernsteuerung DANHAG 17.07.13 v.8.1 12 Inbetriebnahme Setzten Sie eine SIM-Karte in die GSM-Fernsteuerung ein (siehe 8 ). ● Schließen Sie die GSM-Fernsteuerung gemäß der Einbauanleitung an (siehe 10 ). ● Konfigurieren Sie die GSM-Fernsteuerung per SMS (siehe 11 ). -
Seite 21: Hersteller
GSM- Fernsteuerung DANHAG 17.07.13 v.8.1 13 Hersteller DANHAG Ing. Büro Gornicki Josef-Orlopp-Str. 89-91 10365 Berlin Tel.: +49 (0)30 - 692 096 46 - 0 Fax.: +49 (0)30 - 692 096 46 - 9 E-Mail: info@danhag.de Internet: www.danhag.de 14 Technische Daten... -
Seite 22: Mögliche Fehlerursachen
GSM- Fernsteuerung DANHAG 17.07.13 v.8.1 17 Mögliche Fehlerursachen Fehlerbeschreibung Fehler Mögliche Fehlerursache LED blinkt schnell rot - GSM- Modul nicht eingebucht - SIM nicht richtig eingelegt - PIN Abfrage der SIM- Karte nicht deaktiviert - Kein Empfang LED leuchtet alle ca. 60s kurz rot - Unterspannung am Modul - überprüfen Sie ob 12V und 3A... - Seite 23 GSM- Fernsteuerung DANHAG 17.07.13 v.8.1 23-24...
- Seite 24 1. GSM-Fernsteuerung nach Anleitung installieren (siehe 10 ) oder mit Y-Kabel anstecken. 2. SIM Karte mit deaktivierter PIN-Abfrage einlegen (siehe 8 ) 3. GSM-Fernsteuerung konfigurieren (siehe 11 oder „www.danhag.de“ - SMS Programmierung) 4. GSM-Fernsteuerung per Anruf/SMS einschalten! SMS Befehle Einschalten der Heizung...
