- Seite 1 GSM Fernsteuerung Version BASIC v8.x Bedienungsanleitung...

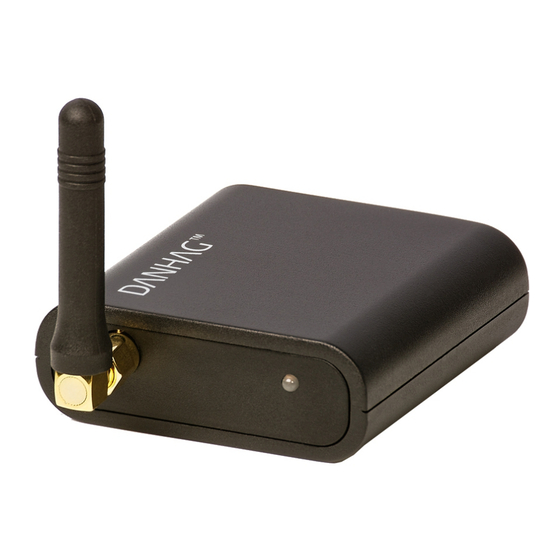

- Seite 2 Antenne SMA Anschluss Status LED Vorderansicht Anschlussstecker PIN 8 Rückansicht...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Lieferumfang....................2 2 Sicherheitshinweise..................3 3 Bestimmungsgemäße Verwendung..............3 4 Verpflichtung und Haftung................4 5 Störung......................5 6 Entsorgung....................... 5 7 Konformitätserklärung..................5 8 Gerätebeschreibung..................6 8.1 Funktionsbeschreibung.................6 8.2 Alarmfunktion..................6 8.3 Quittung des Schaltvorgangs..............7 8.4 Status LED..................... 7 9 SIM-Karte...................... -
Seite 4: Lieferumfang
GSM-Fernsteuerung v8.x DANHAG 10.2015 Lieferumfang GSM-Fernsteuerung • GSM-Antenne (gerade) • 8-polige Anschlussleitung • Bedienungsanleitung • optional erhältliches Zubehör fahrzeugspezifische Kabelbäume • Y-Anschlussleitungen für Webasto und Eberspächer • Scheibenklebeantenne • Antennenadapter (FME auf SMA) • Deaktivieren Sie vor dem Einsetzen der SIM-Karte die PIN-Abfrage und die Mailbox und löschen Sie alle evtl. -
Seite 5: Sicherheitshinweise
GSM-Fernsteuerung v8.x DANHAG 10.2015 Sicherheitshinweise Lesen Sie vor Inbetriebnahme des Gerätes diese Betriebsanleitung vollständig durch. Beachten Sie zusätzlich die allgemein gültigen, sowie die örtlichen Regelungen zur Unfallverhütung und zum Umweltschutz. Bewahren Sie die Betriebsanleitung auf. Betreiben Sie das Gerät nicht in einer Umgebung, in welcher brennbare Gase, Dämpfe, Flüssigkeiten oder Stäube vorhanden sind... -
Seite 6: Verpflichtung Und Haftung
Schalten von Lebenserhaltungssystemen oder von Geräten, von denen durch unkontrolliertes Ein- bzw. Ausschalten eine Gefahr ausgeht. Die DANHAG GSM-Fernsteuerung wird unter Einhaltung der EG-Richtlinie 2011/65/EG (RoHS 2) gefertigt. Die Richtlinie regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Einhaltung der vorgeschriebenen EMV-Grenzwerte wurde durch ein unabhängiges EMV-Prüflabor bestätigt. -
Seite 7: Störung
GSM-Fernsteuerung v8.x DANHAG 10.2015 Störung Nehmen Sie die GSM-Fernsteuerung sofort außer Betrieb, wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr gewährleistet ist. Treffen Sie alle Maßnahmen, um eine unbeabsichtigte Wiederinbetriebnahme auszuschließen. Eine Reparatur darf nur von einer ausgebildeten Fachkraft durchgeführt werden. -
Seite 8: Gerätebeschreibung
GSM-Fernsteuerung v8.x DANHAG 10.2015 Gerätebeschreibung 8.1 Funktionsbeschreibung Die GSM-Fernsteuerung BASIC verfügt über 3 Schaltausgänge. Schaltausgang 1 (gelb) : +12V • Schaltausgang 2 (schwarz) : +12V • Schaltausgang 3 (lila) : Masse (nicht potentialfrei) • Der Schaltvorgang kann nur von autorisierten Rufnummern ausgelöst werden. -
Seite 9: Quittung Des Schaltvorgangs
GSM-Fernsteuerung v8.x DANHAG 10.2015 8.3 Quittung des Schaltvorgangs 8.3.1 Schalten per Anruf Wenn Sie die GSM-Fernsteuerung per Anruf schalten, hören Sie zunächst ein Freizeichen. In dieser Zeit wird die Rufnummer des Anrufers ausgewertet. Wenn die Rufnummer autorisiert ist, wird der Schaltvorgang ausgelöst und Sie hören ein Besetztzeichen. -
Seite 10: Sim-Karte
GSM-Fernsteuerung v8.x DANHAG 10.2015 SIM-Karte Für den Betrieb der GSM-Fernsteuerung wird eine beliebige SIM-Karte benötigt (Prepaid oder Vertragskarte). 9.1 Einsetzen der SIM-Karte trennen Sie die Versorgungsspannung vom Gerät • schrauben Sie das Gehäuse auf • (vier Schrauben auf der Rückseite des Gerätes) setzen Sie die SIM-Karte in den Halter ein •... -
Seite 11: Ein- Und Ausgänge
GSM-Fernsteuerung v8.x DANHAG 10.2015 Ein- und Ausgänge PIN Farbe Bezeichnung Funktion schwarz Schaltausgang 2 Ausgang +12V, max. 1A braun Masse Masseanschluss Versorgungsspannung +12V DC (mit 5A Absichern) orange Zündung Anschlussmöglichkeit Zündung. Mit dem Einschalten der Zündung werden alle Schaltausgänge deaktiviert. -
Seite 12: Anschluss Der Gsm-Fernsteuerung
GSM-Fernsteuerung v8.x DANHAG 10.2015 Anschluss der GSM-Fernsteuerung 11.1 Allgemein setzen Sie die SIM-Karte ein • montieren Sie die GSM-Antenne • schließen Sie die Versorgungsspannung an • konfigurieren Sie die GSM-Fernsteuerung • 11.1.1 Anschluss an ein vorhandenes Bedienteil Wenn Ihre Standheizung über ein Standard-Bedienelement (Vorwahluhr, Funkfernbedienung) gesteuert wird, können Sie die GSM-Fernsteuerung einfach... -
Seite 13: Gebläseansteuerung
GSM-Fernsteuerung v8.x DANHAG 10.2015 11.2 Gebläseansteuerung Das Heizungsgebläse im Fahrzeug funktioniert nur bei eingeschalteter Zündung. Wenn eine Standheizung verbaut ist, steuert diese das Gebläse auch im Standheizbetrieb an. Sollte dies nicht der Fall sein, müssen Sie zur Ansteuerung des Gebläses zusätzlich ein Relais oder IPCU- Modul anschließen. -
Seite 14: Anschluss Eines Externen Tasters
GSM-Fernsteuerung v8.x DANHAG 10.2015 11.2.2 mit IPCU Bei Fahrzeugen mit Klimaautomatik wird die Drehzahl des Heizungsgebläses elektronisch über ein PWM-Signal (IPCU) gesteuert. Die Gebläsestufe wird über das Klimabedienteil (digitale Anzeige) eingestellt. In diesem Fall müssen Sie zusätzlich ein IPCU-Modul anschließen. -
Seite 15: Inbetriebnahme
GSM-Fernsteuerung v8.x DANHAG 10.2015 11.4 Inbetriebnahme Lesen Sie vor der Inbetriebnahme diese Bedienungsanleitung vollständig durch. setzen Sie die SIM-Karte in die GSM-Fernsteuerung ein • schließen Sie die Versorgungsspannung an • warten Sie bis sich die Fernsteuerung im GSM-Netz eingebucht hat •... -
Seite 16: Konfiguration
GSM-Fernsteuerung v8.x DANHAG 10.2015 Konfiguration Nach der ersten Inbetriebnahme müssen Sie die GSM-Fernsteuerung einmalig per SMS konfigurieren. Danach bleiben die Einstellungen auch nach dem Wegnehmen der Versorgungsspannung erhalten. Die folgenden Funktionen und Einstellungen können Sie konfigurieren: Passwort für die SMS-Konfiguration benötigen Sie das 5-stellige Passwort •... -
Seite 17: Konfiguration Mit Sms-Konfigurator
Vorwahl ein (z.B. +49 für Deutschland). Die Rufnummer darf insgesamt max. 17 Zeichen lang sein. 12.1 Konfiguration mit SMS-Konfigurator Nutzen Sie zur Konfiguration den SMS-Konfigurator auf „www.danhag.de“. Alternativ dazu können Sie die SMS auch mit Ihrem Handy erstellen und versenden. Bei erfolgreicher Konfiguration sendet Ihre GSM-Fernsteuerung eine SMS mit der Übersicht der aktuellen Einstellungen an die Masterrufnummer. -
Seite 18: Konfiguration Mit Handy
GSM-Fernsteuerung v8.x DANHAG 10.2015 12.2 Konfiguration mit Handy Jeder Funktion bzw. Einstellung ist eine Nummer zugeordnet (siehe Tabelle Funktionsübersicht). Die Zuweisung des jeweiligen Parameters erfolgt durch ein „=“ Zeichen. Schließen Sie jede Eingabe mit einem „;“ ab. Sie können mehrere Funktionen in einer SMS zusammenfassen (max. - Seite 19 GSM-Fernsteuerung v8.x DANHAG 10.2015 12.2.1 Tabelle Funktionsübersicht Nr. Funktion Einstellung Bemerkung Passwort 5 Ziffern Voreinstellung "12345" Masterrufnummer max. 17 Tragen Sie die Rufnummern mit Zeichen internationalen Vorwahl ein. Rufnummer 2 Deutschland +49 ... Rufnummer 3 Österreich +43 ... Rufnummer 4 z.B.
-
Seite 20: Löschen Einer Rufnummer
GSM-Fernsteuerung v8.x DANHAG 10.2015 12.3 Löschen einer Rufnummer Zum Löschen einer Rufnummer überschreiben Sie diese mit "0". 12.4 SMS-Befehle Sie können die GSM-Fernsteuerung per APP, SMS oder Anruf steuern. Die folgende Tabelle gibt eine Übersicht über die möglichen SMS-Befehle. Befehl... -
Seite 21: Info-Sms
GSM-Fernsteuerung v8.x DANHAG 10.2015 12.5 INFO-SMS Sie haben die Möglichkeit die aktuellen Einstellungen der GSM-Fernsteuerung abzufragen. Senden Sie dazu eine SMS mit dem Text "INFO" an die GSM- Fernsteuerung. Sie erhalten dann eine SMS mit einer Zusammenfassung der Einstellungen an die Masterrufnummer. -
Seite 22: Fehlerursachen
GSM-Fernsteuerung v8.x DANHAG 10.2015 Fehlerursachen Fehlerbeschreibung Fehler Fehlerursache / Abhilfe LED blinkt schnell rot GSM-Modul • PIN-Abfrage nicht deaktiviert nicht eingebucht • SIM nicht richtig eingelegt • kein Empfang LED leuchtet ca. alle Unterspannung überprüfen Sie die Versorgungs- 60s kurz rot auf... -
Seite 23: Hersteller
GSM-Fernsteuerung v8.x DANHAG 10.2015 Hersteller Ing. Büro Gornicki Boizenburger Str. 30 D - 12619 Berlin E-Mail: info@danhag.de Webseite: www.danhag.de Technische Daten Versorgungsspannung: 10 - 15 VDC Stromaufnahme: Standby ca. 10mA, kurzzeitig max. 3A Schaltausgang 1: +12V, max. 1A Schaltausgang 2: +12V, max. - Seite 24 GSM-Fernsteuerung v8.x DANHAG 10.2015 22-28...
- Seite 25 GSM-Fernsteuerung v8.x DANHAG 10.2015 23-28...
- Seite 26 GSM-Fernsteuerung v8.x DANHAG 10.2015 24-28...
