- Seite 1 APP - Fernsteuerung Version v11.x Stand 04.2020 Bedienungsanleitung...
-

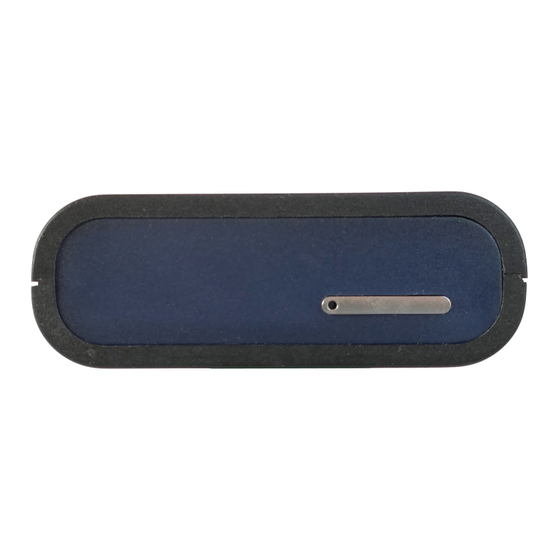

Seite 2: Vorderansicht
Status-LED Mobilfunk Entriegelung Status-LED Heizung SIM Einschub Status-LED GPS (Nano SIM) Vorderansicht Entriegelung Entriegelung (Stecker I) (Stecker II) PIN 1 PIN 8 Rückansicht... -
Seite 3: Inhaltsverzeichnis
4 Verpflichtung und Haftung................7 5 Störung......................8 6 Entsorgung...................... 8 7 Konformitätserklärung..................8 8 Gerätebeschreibung..................9 8.1 Unterschied BASIC / W-BUS / E-BUS.............9 8.2 Alarmfunktion..................11 8.3 Quittung des Schaltvorgangs..............12 8.4 Antenne ..................... 12 8.5 Status LED Mobilfunk, Heizung, GPS...........13 9 SIM-Karte...................... -
Seite 5: Lieferumfang
APP-Steuerung v11.x Lieferumfang APP-Fernsteuerung • Anschlussleitung (14-poliger Stecker) • Bedienungsanleitung • optional erhältliches Zubehör Y-Anschlussleitungen (fahrzeugspezifisch) • Externer Antennenanschluss (SMA) • Scheibenklebeantenne • Antennenadapter (FME auf SMA) • GPS-Empfänger • externer Temperatursensor • Deaktivieren Sie vor dem Einsetzen der SIM-Karte die PIN Abfrage und die Mailbox und löschen Sie alle evtl. -
Seite 6: Sicherheitshinweise
APP-Steuerung v11.x Sicherheitshinweise Lesen Sie vor Inbetriebnahme des Gerätes diese Betriebsanleitung vollständig durch. Beachten Sie zusätzlich die allgemein gültigen, sowie die örtlichen Regelungen zur Unfallverhütung und zum Umweltschutz. Bewahren Sie die Betriebsanleitung auf. Betreiben Sie das Gerät nicht in einer Umgebung in welcher brennbare Gase, Dämpfe, Flüssigkeiten oder Stäube vorhanden sind oder vorhanden sein können. -
Seite 7: Verpflichtung Und Haftung
Schalten von Lebenserhaltungssystemen oder von Geräten von denen durch unkontrolliertes Ein- bzw. Ausschalten eine Gefahr ausgeht. Die DANHAG APP-Fernsteuerung wird unter Einhaltung der EG-Richtlinie 2011/65/EG (RoHS 2) gefertigt. Die Richtlinie regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Einhaltung der vorgeschriebenen EMV-Grenzwerte wurde durch ein unabhängiges EMV-Prüflabor bestätigt. -
Seite 8: Störung
APP-Steuerung v11.x Störung Nehmen Sie die APP-Fernsteuerung sofort außer Betrieb wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr gewährleistet ist. Treffen Sie alle Maßnahmen um eine unbeabsichtigte Wiederinbetriebnahme auszuschließen. Eine Reparatur darf nur von einer ausgebildeten Fachkraft durchgeführt werden. Entsorgung Geben Sie dieses Produkt zur Entsorgung bei einer offiziellen Sammelstelle ab. -
Seite 9: Gerätebeschreibung
APP-Steuerung v11.x Gerätebeschreibung Unterschied BASIC / W-BUS / E-BUS Die Versionen unterscheiden sich in den unterstützten Ausgangssignalen. Ausgangssignal Version Ausgang BASIC W-BUS E-BUS +12V +12V +12V Masse Masse Masse W-BUS 3 E-BUS 3 W-BUS 4 E-BUS 4 W-BUS 5 E-BUS 5... -
Seite 10: Statusmeldungen
Status Sie können den aktuellen Status jederzeit per SMS abfragen. Senden Sie dazu eine SMS mit dem Text „INFO“ an die APP-Steuerung. BASIC, W-BUS Der Status gibt den aktuellen Schaltzustand der APP-Steuerung wieder. E-BUS Die Version E-BUS ließt, wenn vom Heizgerät / Fahrzeug unterstützt, den tatsächlichen Status des Heizgerätes aus. -
Seite 11: Alarmfunktion
Alarmeingang gespeichert (0 oder +12V). Ändert sich der Pegel werden alle hinterlegten Rufnummern angerufen und per SMS informiert. Ab Werk verbaute Alarmanlagen in Fahrzeugen der VAG- Gruppe sind meist in den Fahrzeugdatenbus eingebunden. Hinweise zum Anschluss finden Sie auf unserer Webseite: www.danhag.de 11 - 32... -
Seite 12: Quittung Des Schaltvorgangs
APP-Steuerung v11.x Quittung des Schaltvorgangs 8.3.1 Schalten per Anruf Wenn Sie die APP-Fernsteuerung per Anruf Schalten, hören Sie zunächst ein Freizeichen. In dieser Zeit wird die Rufnummer des Anrufers ausgewertet. Wenn die Rufnummer berechtigt ist, wird der Schaltvorgang ausgelöst und Sie hören ein Besetztzeichen. -
Seite 13: Status Led Mobilfunk, Heizung, Gps
APP-Steuerung v11.x Status LED Mobilfunk, Heizung, GPS Die LEDs zeigen den aktuellen Zustand des Gerätes und des GPS-Empfängers an. Status – GPS GPS-Empfänger deaktiviert blinkt rot (alle 1s) Kein GPS-Empfang blinkt grün (alle 1s) GPS-Empfang OK Status – Heizung Heizung / Lüftung aus leuchtet grün Heizung / Lüftung aktiv leuchtet rot... -
Seite 14: Sim-Karte
APP-Steuerung v11.x SIM-Karte Für den Betrieb der APP-Fernsteuerung wird eine beliebige SIM-Karte benötigt (Nano-SIM, Prepaid oder Vertragskarte). Einsetzen der SIM-Karte trennen Sie die Versorgungsspannung vom Gerät • entnehmen Sie den SIM-Kartenhalter • (Zum Entriegeln Stecken Sie das Entriegelungswerkzeug in die Bohrung des SIM-Karteneinschubs) setzen Sie die SIM-Karte in den Halter ein •... -
Seite 15: Ein- Und Ausgänge (Stecker I)
APP-Steuerung v11.x Ein- und Ausgänge (Stecker I) PIN Farbe Bezeichnung Funktion gelb Schaltausgang 1 W-BUS, E-BUS schwarz Schaltausgang 2 Ausgang +12V, max. 1A lila Schaltausgang 3 Masse, max. 500mA Ausgang GND Ausgang GND 1KOhm für ext. LED Eingang +12V Anschlussmöglichkeit für ext. Taster / Schalter Taster: ein Impuls (ca. - Seite 16 APP-Steuerung v11.x PIN Farbe Bezeichnung Funktion orange Eingang Zündung Blau Eingang Alarm Anschlussmöglichkeit für eine +12V / GND Alarmanlage (siehe Alarmfunktion) Relais Relais Relais Ausgang Masse Braun Masse • Masseanschluss Steckeransicht: Leitungseintrittsseite Die mit einem "•" gekennzeichneten Ein- und Ausgänge müssen für die Grundfunktionalität des Gerätes angeschlossen werden.
-
Seite 17: Anschluss Der App-Fernsteuerung
• Schließen Sie das Y-Kabel am Empfänger an • Schließen Sie die APP-Fernsteuerung an das Y-Kabel an • Eine Übersicht wo der Empfänger der originalen Funkfernbedienung in Ihrem Fahrzeug verbaut ist finden Sie auf unserer Webseite: www.danhag.de 17 - 32... -
Seite 18: Anschluss Eines Ext. Tasters Mit Led
1kOhm Vorwiderstand an. Dieses Massesignal kann direkt für die Ansteuerung einer LED verwendet werden. weis (rot) grün (grün) braun (blau) DANHAG Taster 14pol. Buchse der GSM-Fernsteuerung. (Leitungseintrittsseite) 11.2.1 Unterschied zwischen Taster und Schalter Taster: Durch einen kurzen Tastendruck (ca. 1s) wird die Heizung für die voreingestellte Zeit eingeschaltet. -
Seite 19: Zubehöranschluss
APP-Steuerung v11.x Zubehöranschluss Der 4-polige Zubehöranschluss (Stecker II) befindet sich auf der Rückseite des Gerätes. Dort können Sie einen externen Temperatursensor oder einen GPS-Empfänger anschließen. Wenn Sie beide Geräte gleichzeitig nutzen möchten, benötigen Sie ein als Zubehör erhältliches Y-Kabel. Externer Temperatursensor 12.1 Die Messwerte sind wesentlich genauer als die des integrierten Sensors. - Seite 20 APP-Steuerung v11.x Zündung ausgeschaltet Der GPS-Empfänger wird ca. 3 Minuten nach dem Ausschalten der Zündung deaktiviert. Die Abfrage des Standorts mit „GPS“ liefert dann die letzte, gültige Position vor dem Ausschalten der Zündung. Möchten Sie bei ausgeschalteter Zündung die Positionsdaten aktualisieren, senden Sie eine SMS mit dem Text „XGPS“...
-
Seite 21: Inbetriebnahme
APP-Steuerung v11.x Inbetriebnahme Lesen Sie vor der Inbetriebnahme diese Bedienungsanleitung vollständig durch. Deaktivieren Sie die PIN-Abfrage auf der SIM-Karte • setzen Sie die SIM-Karte in die APP-Fernsteuerung ein • schließen Sie die APP-Fernsteuerung an den 14-poligen Stecker an • warten Sie bis sich die APP-Fernsteuerung im GSM-Netz •... -
Seite 22: Konfiguration
APP-Steuerung v11.x Konfiguration Nach der ersten Inbetriebnahme müssen Sie die APP-Fernsteuerung einmalig per SMS konfigurieren. Danach bleiben die Einstellungen auch nach Wegfall der Versorgungsspannung erhalten. Die folgenden Funktionen und Einstellungen können Sie konfigurieren: Passwort für die SMS-Konfiguration benötigen Sie das 5-stellige Passwort •... - Seite 23 APP-Steuerung v11.x Einschaltverzögerung (BASIC, W-BUS) Legt fest, ob Schaltausgang 2 zeitgleich mit Schaltausgang 1 geschaltet wird. Sie können hier eine Einschaltverzögerung konfigurieren, so dass Schaltausgang 2 erst zeitverzögert zugeschaltet wird. Ausschaltverzögerung (BASIC, W-BUS) Legt fest, ob Schaltausgang 2 und 3 zeitgleich mit Schaltausgang 1 abschalten.
- Seite 24 APP-Steuerung v11.x Rufnummern / Masterrufnummer Sie können 5 berechtigte Rufnummern festlegen. • Rufnummer 1 ist die Masterrufnummer. An diese werden • grundsätzlich alle Info-SMS verschickt Die APP-Fernsteuerung führt den Schaltvorgang nur aus, wenn • diese von einer der berechtigten Rufnummern per APP, SMS oder Anruf geschaltet wird.
-
Seite 25: Tabelle Funktionsübersicht
APP-Steuerung v11.x Tabelle Funktionsübersicht 14.1 Nr. Funktion Einstellung Bemerkung Passwort 5 Ziffern Voreinstellung "12345" Masterrufnummer max. 17 Tragen Sie die Rufnummern mit Zeichen internationalen Vorwahl ein. Rufnummer 2 Deutschland +49 ... Rufnummer 3 Österreich +43 ... Rufnummer 4 z.B. +49171345678 Rufnummer 5 Einschaltdauer 10 - 255... -
Seite 26: Konfiguration Mit Sms-Konfigurator
APP-Steuerung v11.x Konfiguration mit SMS-Konfigurator 14.2 Nutzen Sie zur Konfiguration den SMS-Konfigurator auf „www.danhag.de“. Alternativ dazu können Sie die SMS auch mit Ihrem Mobiltelefon erstellen und versenden. Bei erfolgreicher Konfiguration sendet Ihre APP-Fernsteuerung eine SMS mit der Übersicht der aktuellen Einstellungen an die Masterrufnummer. -
Seite 27: Sms-Befehle
APP-Steuerung v11.x SMS-Befehle 14.6 Sie können die APP-Fernsteuerung per APP, SMS oder Anruf steuern. Die folgende Tabelle gibt eine Übersicht über die möglichen SMS-Befehle. Befehl Funktion INFO Abfrage der aktuellen Einstellungen TEMP Abfrage der Modultemperatur Einschalten der Heizung ON:20 Einschalten der Heizung für 20 Minuten (mgl. - Seite 28 Senden Sie dazu eine SMS mit dem Text "INFO" an die APP- Fernsteuerung. Sie erhalten dann eine SMS mit einer Zusammenfassung der Einstellungen an die Masterrufnummer. Status Status der Heizung (on, aktuelle Laufzeit) (off, Soll-Laufzeit) Timer DANHAG vorgewählte Einschaltzeit Status: off (20min) Alarm Alarmverzögerung Timer: off Alarm: 3s Signal X/Y Signal: 21/3 X: Empfangsfeldstärke (0 - 31)
-
Seite 29: Fehlerursachen
APP-Steuerung v11.x Fehlerursachen Fehlerbeschreibung Fehler Fehlerursache / Abhilfe LED blinkt schnell rot GSM-Modul nicht • PIN-Abfrage nicht deaktiviert eingebucht. • SIM nicht richtig eingelegt • kein Empfang LED leuchtet ca. alle Unterspannung überprüfen Sie die Versorgungs- 60s kurz rot auf am Modul spannung und Absicherung(5A) kein Schaltvorgang bei... -
Seite 30: Hersteller
APP-Steuerung v11.x Hersteller DANHAG - Ing. Büro Gornicki Zur alten Börse 77 D - 12681 Berlin E-Mail: info@danhag.de Webseite: www.danhag.de Technische Daten Versorgungsspannung: 10 - 15 VDC Stromaufnahme: Standby ca. 10mA, kurzzeitig max. 2A Schaltausgang 1: W-BUS, E-BUS Schaltausgang 2:... -
Seite 31: Einbauort App-Fernsteuerung
APP-Steuerung v11.x Einbauort APP-Fernsteuerung Markieren Sie hier den Einbauort der APP-Fernsteuerung. 31 - 32... - Seite 32 Please visit www.danhag.com for an english version of this users guide. *740409* 740409...
