Ergotron DS100 Montageanleitung

Standfuß 4 monitore
Vorschau ausblenden Andere Handbücher für DS100:

Werbung

2
1x
1x
a
d
Optionen

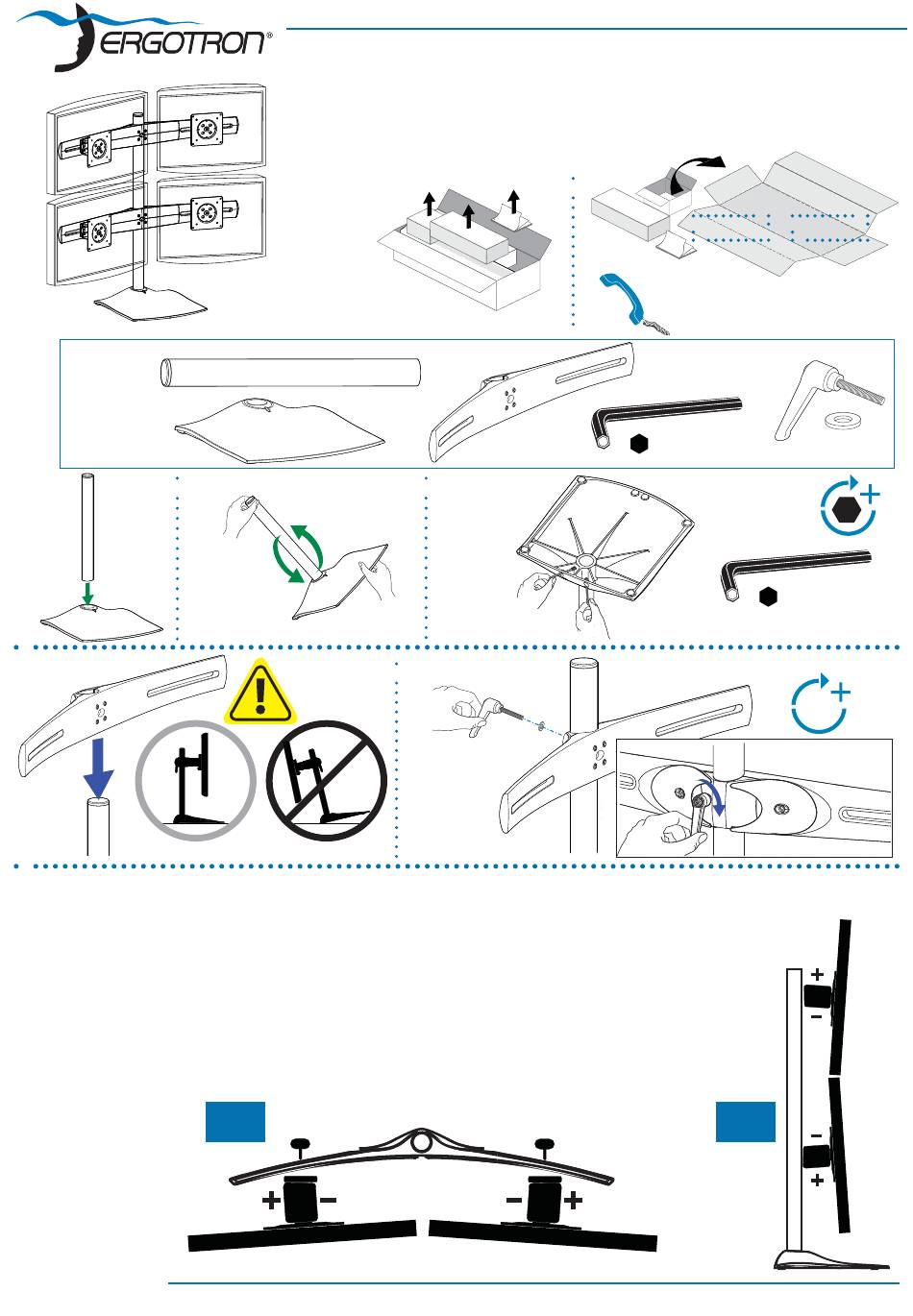

Um den gewünschten Sichteffekt zu erreichen, LCDs an den Pivots befestigen, so dass sie sich einander, wenn sie mit
3
dem Bogen verbunden werden, wie in Option 1 horizontal oder wie in Option 2 vertikal zuneigen. Dabei muss beachtet
Opties
werden, dass das breite Ende jedes LCD-Pivots mit einem Pluszeichen (+) und das schmale Ende mit einem Minuszeichen
Opzioni
(-) gekennzeichnet ist. Der Größenunterschied ergibt 4° Neigung.
Om het gewenste weergave-effect te verkrijgen dient u de LCD-schermen te bevestigen op spillen, zodat ze, wanneer ze
op de boog zijn bevestigd, horizontaal naar elkaar toe kantelen (zoals bij optie 1), of verticaal naar elkaar toe (zoals bij
optie 2). Merk op dat het brede einde van de LCD-spillen voorzien is van een plusteken (+), en het smalle einde is voorzien
van een minteken (-); het verschil in grootte komt overeen met 4° kanteling.
Per ottenere l'effetto visivo desiderato, collegare gli LCD ai pivot in modo tale che montati sull'arco si possano inclinare
l'uno verso l'altro orizzontalmente come nella Opzione 1, o l'uno verso l'altro verticalmente come nell'Opzione 2. Notare che
l'estremità larga di ogni pivot per LCD è contrassegnata con un più (+), mentre quella stretta con un meno (-); la differenza
in dimensioni è pari a 4° di inclinazione.
888-33-022E-00 rev.A • 06/07
b
1
DS100 vierdubbele beeldschermvoet voor op bureaus
1
2x
1x
c
e
DS100 Standfuß 4 Monitore
Supporto da tavolo DS100 Quad Monitor
2
?
USA 1-800-888-8458
Europe +31 (0)33-45 45 600
www.ergotron.com
2x
1/8"
1/8"
2
3
1 of 3

Werbung

loading

Inhaltszusammenfassung für Ergotron DS100

  • Seite 1 DS100 Standfuß 4 Monitore DS100 vierdubbele beeldschermvoet voor op bureaus Supporto da tavolo DS100 Quad Monitor USA 1-800-888-8458 Europe +31 (0)33-45 45 600 www.ergotron.com 1/8" 1/8" Optionen Um den gewünschten Sichteffekt zu erreichen, LCDs an den Pivots befestigen, so dass sie sich einander, wenn sie mit dem Bogen verbunden werden, wie in Option 1 horizontal oder wie in Option 2 vertikal zuneigen.
  • Seite 2 M4 x 10mm M4 x 25mm 75 x 75mm M4 x 10mm M4 x 25mm 100 x 100mm M4 x 10mm 888-33-022E-00 rev.A • 06/07 2 of 3...
  • Seite 3 Ausnahmen zu dieser Garantie: • Garantie van drie (3) jaar op alle Neo-Flex™ producten van Ergotron. • garanzia di tre (3) anni su tutti i prodotti Neo-Flex™ di Ergotron; • Drei (3) Jahre Garantie auf alle Neo-Flex™-Produkte von • Een garantie van één (1) jaar op alle voedingsonderdelen van •...
