Gebruikersgids

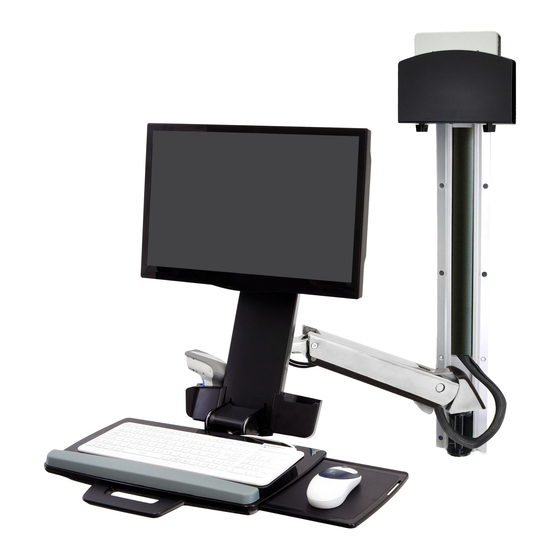

StyleView Sit Stand Combo System, with
Small CPU Holder
Die aktuellste Anleitung für die Montage durch den Benutzer fi nden Sie hier: www.ergotron.com
User's Guide - English
Guía del usuario - Español
Manuel de l'utilisateur - Français
Gebruikersgids - Deutsch
Benutzerhandbuch - Nederlands
Guida per l'utente - Italiano
Användarhandbok - svenska
ユーザーガイ ド : 日本語
用户指南 : 汉语
888-45-207-W-02 rev.K • 10/14
1 of 23
Werbung
Verwandte Anleitungen für Ergotron StyleView Sit Stand Combo System
Inhaltszusammenfassung für Ergotron StyleView Sit Stand Combo System

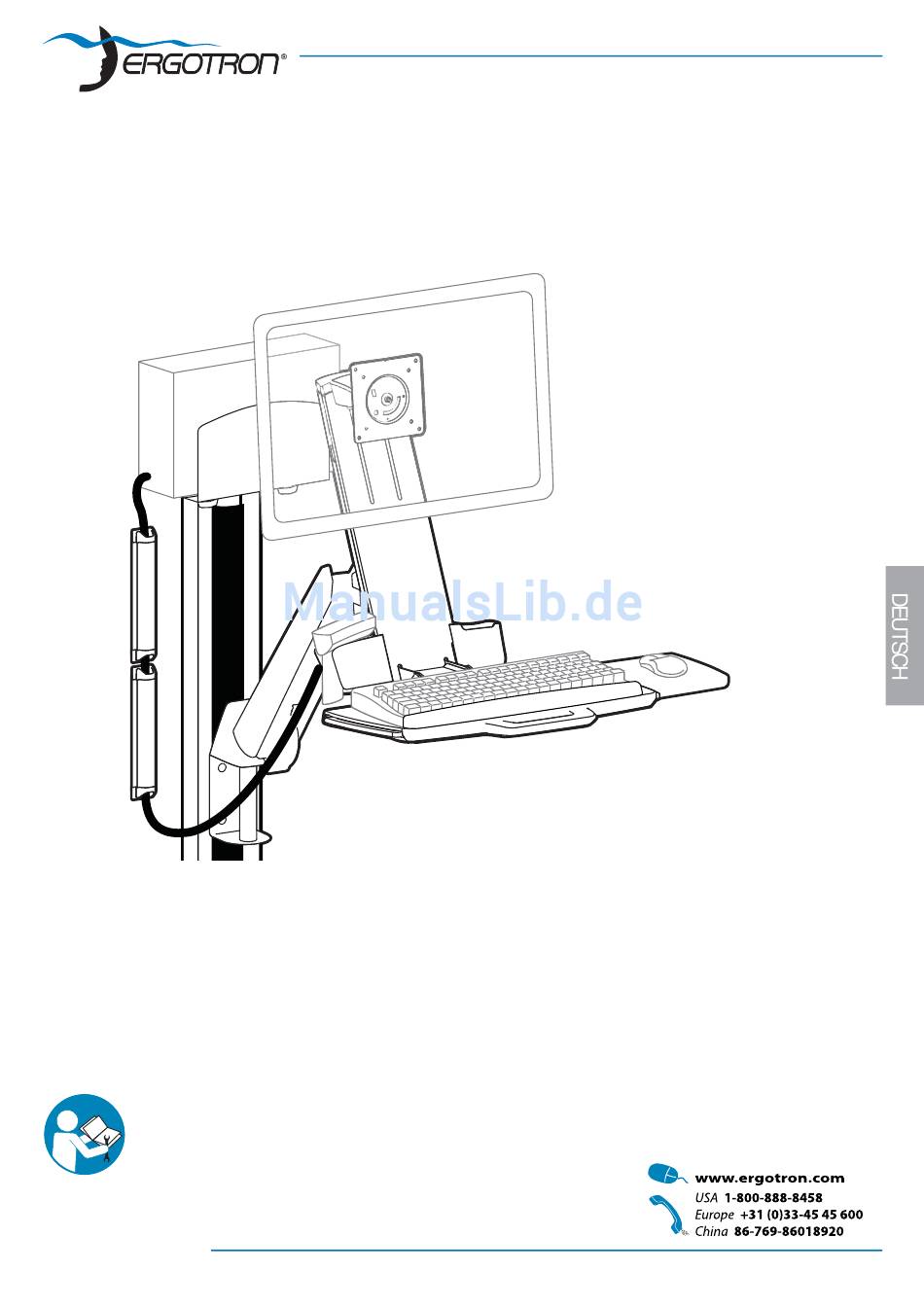

- Seite 1 Gebruikersgids StyleView Sit Stand Combo System, with Small CPU Holder Die aktuellste Anleitung für die Montage durch den Benutzer fi nden Sie hier: www.ergotron.com User's Guide - English Guía del usuario - Español Manuel de l’utilisateur - Français Gebruikersgids - Deutsch Benutzerhandbuch - Nederlands Guida per l’utente - Italiano...
-
Seite 2: Benötigtes Werkzeug
Wichtig! Sie müssen dieses Produkt nach dem Zusammenbau entsprechend einstellen. Achten Sie darauf, dass alle Ihre Geräte richtig auf dem Produkt installiert wurden, bevor Sie irgendwelche Einstellungen vorzunehmen versuchen. Dieses Produkt sollte sich in seinem gesamten Bewegungsbereich ruckfrei und ohne Schwierigkeiten bewegen lassen und an der Stelle bleiben, an der es abgestellt wird. - Seite 3 Komponenten M8 x 16mm M6 x 70mm M3.5 x 8mm M4.2 x 25mm M5 x 15mm 1/4-20 x 2" 6 mm M6 x 10mm 3 mm M10 x 18mm M4 x 10mm M10 x 16mm M4 x 10mm Senkkopfschraube Flachkopfschraube Befestigungsschrauben für die optionale Anpassung der Tragkraft M4 x 6mm M4 x 8mm...
-
Seite 4: Montageposition Bestimmen
Montagehöhe für ergonomischen Arbeitsplatz Diese Montagehöhe wird für einen ergonomischen Arbeitsplatz empfohlen, der für Benutzer mit einer Körpergröße zwischen 5’3”-5’9” (160-175cm) geeignet ist. Wenn die Körpergröße des Benutzers nicht in diesem Bereich liegt, sollten Sie die Montagehöhe an die Körpergröße des Be- nutzers anpassen. - Seite 5 Befestigung an Betonwand HOHLWAND Studs ≥ 25 gauge steel Sheetrock ≥ 5/8" Stud spacing ≤ 16" Ø 3/8" (10 mm) Ø 1/2" 1/4-20 x 2" BITTE BEACHTEN: Aufgrund unterschiedlicher Beschaff enheit von Wänden ist es erforderlich, entsprechend geeignetes Befestigungsmaterial (Dübel) zu wählen, das eine stabile und sichere Montage gewährleistet.
- Seite 6 Befestigung an Betonwand ACHTUNG: Die Bohrlöcher müssen mindesten 80 mm tief sein und sollten in Massivbeton gebohrt werden, nicht in Mörtel oder Abdeckmaterialien. Sollten Sie beim Bohren feststellen, dass Sie in Beton bohren, der Hohlräume enthält, so wiederholen Sie den Vorgang bis sich alle vier Bohrlöcher vollständig in massivem Beton befi nden.
- Seite 7 M6 x 70mm 10mm 10mm VORSICHT: Bitte versichern sie sich, dass die Wand- halterung gerade befestigt ist und dabei dicht and der Wand anliegt. DIE SCHRAUBEN NICHT ZU STRAFF ANZIEHEN. 888-45-207-W-02 rev.K • 10/14 7 of 23...
- Seite 8 HOHLWAND Studs ≥ 25 Mit einer Materialdicke von mindestens 16 mm. gauge steel Sheetrock ≥ 5/8" Stud spacing ≤ 16" 888-45-207-W-02 rev.K • 10/14 8 of 23...
- Seite 9 HOHLWAND 1/4-20 x 2" VORSICHT: Bitte versichern sie sich, dass die Wand- halterung gerade befestigt ist und dabei dicht and der Wand anliegt. DIE SCHRAUBEN NICHT ZU STRAFF ANZIEHEN. 888-45-207-W-02 rev.K • 10/14 9 of 23...
- Seite 10 M10 x 18mm M6 x 10mm ¼" 3 mm 6 mm HINWEIS: Die Befestigungsschrauben können sich durch Vibra- tionen bei der Bewegung der Befestigungslösung im Lauf der Zeit lockern. Überprüfen Sie die Befestigungslösung regelmäßig auf gelockerte Befestigungsschrauben. Sie können die Befestigungss- chrauben mit einem Gewindekleber für geringe Belastungen fi xieren, um ein Lockern zu vermeiden.
- Seite 11 M10 x 16mm M6 x 10mm 6 mm 3 mm 888-45-207-W-02 rev.K • 10/14 11 of 23...
- Seite 12 M8 x 16mm 13 mm M5 x 15mm 3 mm 888-45-207-W-02 rev.K • 10/14 12 of 23...
- Seite 13 888-45-207-W-02 rev.K • 10/14 13 of 23...
- Seite 14 Optionale Traglastmodifi zierung Optionale Anpassung der Tragkraft - nur für Bildschirme mit einem Gewicht von 8,2 bis 11,3 kg (18 bis 25 lbs) WICHTIG: Die Optionen zum Heben und Neigen des Bildschirms stehen in diesem Fall nicht zur Verfügung. Zur Unterstützung des zusätzlichen Gewichts muss der Bildschirm auf einer von drei möglichen Höhenpositionen fi xiert werden (Abstand von 64 mm bzw.
- Seite 15 0˚ M3.5 x 8mm 100mm 75mm M4 x 10mm 888-45-207-W-02 rev.K • 10/14 15 of 23...
- Seite 16 HINWEIS: Lassen Sie für das Kabel ausreichend Spielraum, um eine uneingeschränkte Bewegung zu gewährleisten. Vorsicht: Damit keine Kabel eingeklemmt werden können, müssen Sie die Anweisungen zur Kabelführung in diesem Handbuch einhalten. Ein Missachten dieser Anweisungen kann zu Geräteschäden oder Verletzungen führen. 888-45-207-W-02 rev.K •...
- Seite 17 HINWEIS: Stellen Sie sicher, dass die Kabel durch die Abdeckungen und Kabelkanäle geführt werden können. 888-45-207-W-02 rev.K • 10/14 17 of 23...
- Seite 18 M4.2 x 25mm Vorsicht: Achten Sie auf einen ausreichenden Abstand zwischen der Rückseite des befestigten Geräts und dem Kabelkanal. Ein zu geringer Abstand kann zu Verletzungen und Geräteschäden Ø 7/32" (xx mm) führen. .21875 Flush with drywal M4.2 x 25mm M4.2 x 25mm 888-45-207-W-02 rev.K •...
- Seite 19 888-45-207-W-02 rev.K • 10/14 19 of 23...
- Seite 20 Einstellschritt Wichtig! Sie müssen dieses Produkt nach dem Zusammenbau entsprechend einstellen. Achten Sie darauf, dass alle Ihre Geräte richtig auf dem Produkt installiert wurden, bevor Sie irgendwelche Einstellungen vorzunehmen versuchen. Dieses Produkt sollte sich in seinem gesamten Bewegungsbereich ruckfrei und ohne Schwierigkeiten bewegen lassen und an der Stelle bleiben, an der es abgestellt wird.
- Seite 21 Hubkraft erhöhen Höhenverstellung – rauf und runter Wenn die installierten Geräte zu schwer sind oder das angehobene Produkt nicht oben bleibt, muss die Hubkraft erhöht werden: Hubkraft senken Wenn die installierten Geräte zu leicht sind oder das abgesenkte Produkt nicht unten bleibt, muss die 11mm 1/4"...
- Seite 22 Schwenken- links und rechts Reibung erhöhen Wenn sich dieses Produkt zu leicht bewegen lässt, muss die Reibung erhöht werden: Reibung senken Wenn sich dieses Produkt nur unter großem Kraftaufwand bewegen 13 mm lässt, muss die Reibung reduziert werden: Lagerung der Tastatur Verwendung der Tastatur Tastaturwinkel festlegen (bis zu -10 Grad) 90˚...
- Seite 23 Blinzeln - Blinzeln Sie so oft wie möglich, um trockene Augen zu vermeiden. Pausen • Machen Sie alle 20 Minuten eine Pause von 2-3 Minuten • Machen Sie alle 2 Stunden eine Pause von 15-20 Minuten. Örtliche Telefonnummern für den Kundendienst fi nden Sie hier: http://contact.ergotron.com 888-45-207-W-02 rev.K • 10/14 23 of 23...
