Inhaltszusammenfassung für Joy-it Raspberry Pi 4

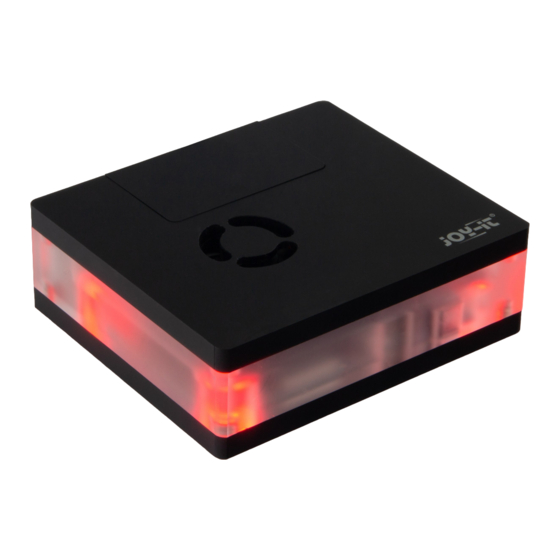

- Seite 1 MULTIMEDIA CASE für den Raspberry Pi 4 Expertenanleitung...
-
Seite 2: Inhaltsverzeichnis
Weitere Informationen Support Diese Anleitung ist eine Expertenanleitung und ist nur sinnvoll zu nutzen, wenn man das Multimedia Case mit einem anderen Betriebssystem oder unser vorbereitetes LibreElec-Image nicht verwenden möchte. Die grundlegende Anleitung finden Sie hier. www.joy-it.net Pascalstr. 8 47506 Neukirchen-Vluyn... -
Seite 3: Verwendung Mit Raspberry Pi Os
Hilfe einer SSH-Verbindung auf Ihren Raspberry Pi laden oder Sie geben den folgenden Befehl in die Konsole Ihres Raspber- ry Pis ein: wget https://joy-it.net/public/MultimediaCase.zip Wenn Sie sich nun die Beispielcodes heruntergeladen haben, müssen Sie diese zunächst durch einen Befehl entpacken, wobei Sie im gleichen Schritt auch wieder die zip-Datei entfernen können. -
Seite 4: Learningmode
Der learningMode dient dazu den PowerOff-Button zu deklarieren. In die- sem Modus müssen Sie die gewünschte Taste dreimal betätigen, um die- se zu setzen. Die LEDs werden in verschiedenen Farben aufleuchten da- mit der learningMode von außen erkenntlich wird. www.joy-it.net Pascalstr. 8 47506 Neukirchen-Vluyn... -
Seite 5: Shutdown-Skript
über UART vorzeitig beenden, \x0D X05 \x0D sodass direkter das erfolgreiche Hochfahren angezeigt wird. Diese Methode haben wir ebenfalls in unser Skript der Shutdown- Funktion integriert und empfehlen diese in den Autostart des Be- triebssystems zu hinterlegen. www.joy-it.net Pascalstr. 8 47506 Neukirchen-Vluyn... -
Seite 6: Rgb-Leds
Dabei nimmt sich jede LED ein Datenpaket. Es müssen immer vier Da- tenpakete gesendet werden, damit alle LEDs ein Datenpaket erhalten. Diese Datenpaketen enthalten Werte im GRB-Farbraum. LED 4 LED 3 LED 1 LED 2 www.joy-it.net Pascalstr. 8 47506 Neukirchen-Vluyn... -
Seite 7: Installation Hyperion
-dev libxrandr-dev libxrender-dev libavahi-core-dev libavahi-compat-libdnssd-dev libjpeg-dev libturbojpeg0-dev libssl-dev zlib1g-dev sudo apt-get install libraspberrypi-dev Kompilieren und installieren Sie nun Hyperion, in dem Sie die folgenden Befehle nacheinander in die Konsole eingeben: git clone --recursive https://github.com/hyperion-project/hyperion.ng.git hyperion cd hyperion www.joy-it.net Pascalstr. 8 47506 Neukirchen-Vluyn... - Seite 8 Ihre IP-Adresse des Pis ein und hängen ein :8090 an. Dies könnte zum Beispiel so aussehen: 192.168.1.100:8090 Nun wird Ihnen das WebGUI von Hyperion angezeigt. Sie müssen dort zunächst einstellen, was für LEDs in dem Gehäuse ver- baut sind. Dazu gehen Sie auf Konfiguration → LED Hardware. www.joy-it.net Pascalstr. 8 47506 Neukirchen-Vluyn...
-
Seite 9: Lüfter
In dem zur Verfügung gestellten Skript wird eine Hysterese mit einberechnet. Das bedeutet, dass wenn die Höchsttemperatur von 60 °C überschritten wird bis zur der gesetzten Temperatur von 50 °C heruntergekühlt wird. Ohne einer Hysterese würde nur bis unter 60 °C gekühlt werden. Hysteresekurve www.joy-it.net Pascalstr. 8 47506 Neukirchen-Vluyn... -
Seite 10: Softwareupdates Für Die Platine
Wenn die Platine auf dem Raspberry Pi gesteckt ist, müssen Sie den Rasp- berry Pi und die Platine mittels eines USB-C Kabels an den Strom an- schließen. Beachten Sie dabei, dass beide Platinen mit Strom versorgt werden müssen, damit der Flashvorgang vorgenommen werden kann. www.joy-it.net Pascalstr. 8 47506 Neukirchen-Vluyn... -
Seite 11: Uart Control
Diese Situation entsteht jedoch nur, wenn die UART- Schnittstelle des Raspberry Pis zur Kommunikation mit einem anderem Gerät benötigt wird. Dies könnte zum Beispiel der Fall sein, wenn Sie das Multimedia Case erweitern wollen. www.joy-it.net Pascalstr. 8 47506 Neukirchen-Vluyn... -
Seite 12: Verwendung Mit Kodi
Multimedia Case Addons funktionsfähig sein können. Zunächst müssen Sie erlauben, dass Addons von zip-Dateien installiert werden dürfen. Dazu gehen Sie wieder in die Einstellungen auf System → Addons und aktivieren dort Unbekannte Quellen. www.joy-it.net Pascalstr. 8 47506 Neukirchen-Vluyn... - Seite 13 Nun laden Sie ein Addon herunter, um die GPIO Funktionen des Raspber- ry Pis zu nutzen. Dazu finden Sie im Menü Addons die Funktion aus Repo- sitory herunterladen. Dort finden Sie unter LibreELEC Addons → Pro- gramm Addons → Raspberry Pi Tools, welches Sie installieren müssen. www.joy-it.net Pascalstr. 8 47506 Neukirchen-Vluyn...
- Seite 14 Öffnen Sie nun wieder die config.txt : mount -o remount,rw /flash nano /flash/config.txt Fügen Sie nun wieder am Ende der Datei die folgende Zeile ein: dtoverlay=gpio-ir,gpio_pin=7 Starten Sie nun wieder den Raspberry Pi mit dem folgenden Befehl neu: reboot www.joy-it.net Pascalstr. 8 47506 Neukirchen-Vluyn...
-
Seite 15: Multimedia Case Configuration
Befehl direkt auf den Raspberry Pi laden: wget https://joy-it.net/public/script.module.MultimediaCase.zip Nun können Sie bei Addons mit Hilfe der Aus ZIP Dateien installieren, dass Addon installieren. Dazu gehen Sie auf den Home-Ordner. Wo Ihnen bereits die zip-Datei angezeigt werden sollte. Wenn Sie diese auswählen, sollte das Addon installieren. -
Seite 16: Multimedia Case Led Configuration
Ihre IP-Adresse des Pis ein und hängen ein :8090 an. Dies könnte zum Beispiel so aussehen: 192.168.1.100:8090 Nun wird Ihnen das WebGUI von Hyperion angezeigt. Sie müssen dort zunächst einstellen, was für LEDs in dem Gehäuse ver- baut sind. Dazu gehen Sie auf Konfiguration → LED Hardware. www.joy-it.net Pascalstr. 8 47506 Neukirchen-Vluyn... - Seite 17 Konfiguration → Effekte. Damit jedoch das Addon fehlerfrei funktionieren kann, müssen Sie unter Konfiguration → Effekte Hintergrund Effekt und unter Konfiguration → Aufnahme Hardware Aktiviere Plattform Aufnahme deaktiviert sein. Wichtig ist, dass Sie diese Einstellungen jeweils abspeichern. www.joy-it.net Pascalstr. 8 47506 Neukirchen-Vluyn...
- Seite 18 Raspberry Pi herunterladen mit dem folgenden Befehl: wget https://joy-it.net/public/script.module.MCHyperion.zip Dies können Sie, wie bereits erklärt, installieren. In dem Addon können Sie Effekte, statische Farbe und Helligkeit der LEDs einstellen. Sie können auch Hyperion wieder abschalten. Damit die Platine jedoch wieder die Steuerung übernimmt, müssen Sie diese einmal manuell ab- und wieder...
-
Seite 19: Hdmi Cec
Das Addon können Sie sich hier herunterladen oder mit dem folgenden Befehl direkt auf den Raspberry Pi laden: wget https://joy-it.net/public/script.remote.config.zip Dieses Addon muss, wie alle anderen Addons mit Hilfe der Aus ZIP Datei- en installieren installiert werden. Weitere Informationen finden Sie bei Infrarot-Empfänger. -
Seite 20: Support
Wir senden Ihnen eine Paketmarke zu mit der Sie das Gerät kostenlos an uns zurücksenden können. Hierzu wenden Sie sich bitte per E-Mail an Service@joy-it.net oder per Telefon an uns. Informationen zur Verpackung: Verpacken Sie Ihr Altgerät bitte transportsicher, sollten Sie kein geeignetes Verpackungsmaterial haben oder kein eigenes nutzen möchten kontaktieren Sie uns, wir lassen Ihnen dann eine geeignete...
