4.2 Zusammenbau des EnviZion Ventils
9.
Drehen Sie den Ventildeckel im Uhrzeigersinn bis zum Festanschlag.
1

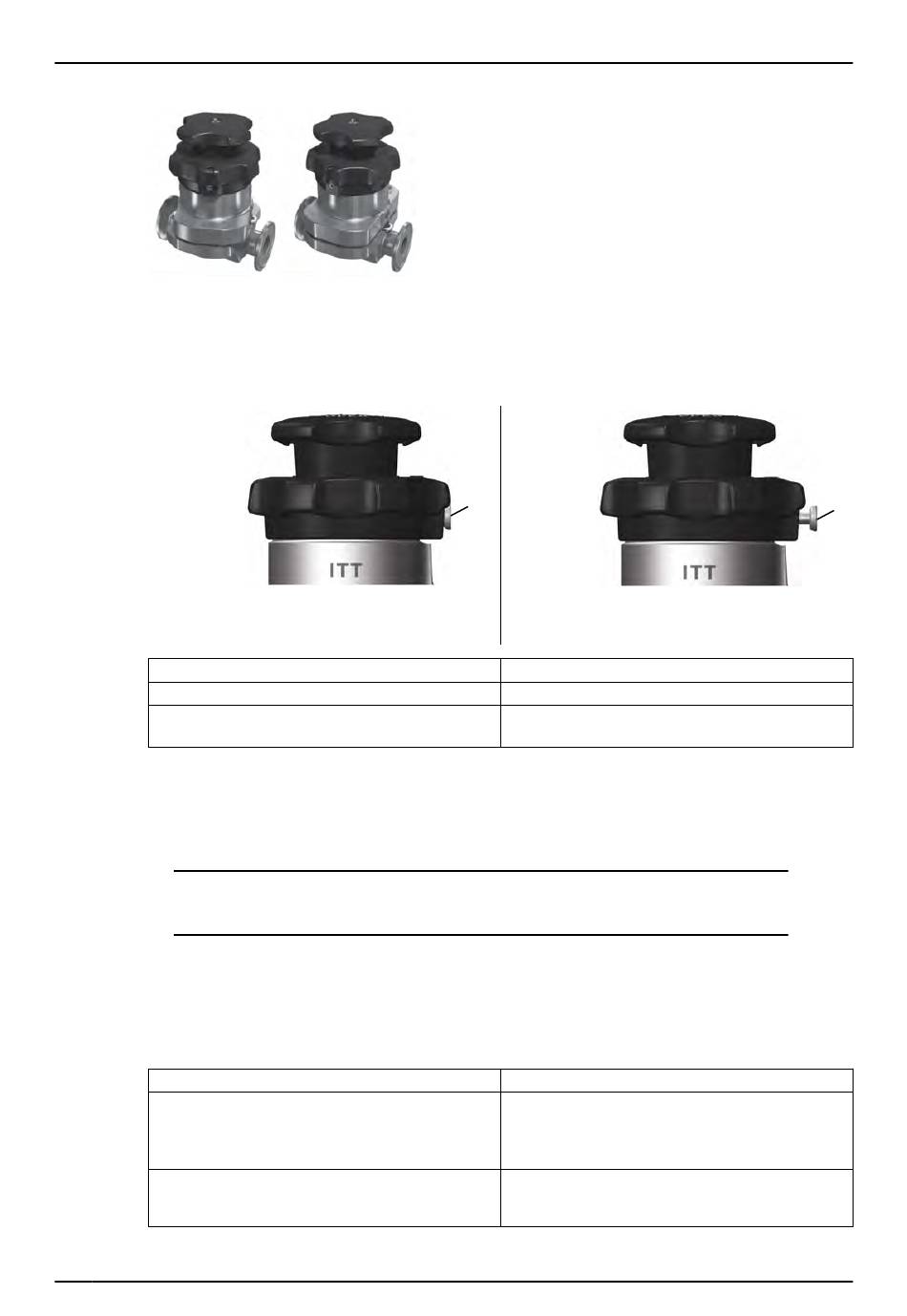

Abbildungsnummer 14: Montage- und Drehpositionen
10. Geben Sie den Sperrzapfen frei, sodass er sich frei bewegen kann, wenn die Abdeckung ge-
dreht wird. Wenn der Zapfen mit dem Ventildeckelratschenmechanismus in Eingriff kommt, er-
folgt ein hörbares Klicken.
Artikel
1
2
11.
Drehen Sie die Abdeckung im Uhrzeigersinn, bis die Stifte im formschlüssigen Eingriff mit dem
Ventildeckel sind. Wenn sich die Abdeckung nicht drehen lässt:
a)
Heben Sie die Abdeckung bei gleichzeitig im Uhrzeigersinn aufgebrachten Drehkräften an.
Dies überwindet die interne Sperrfunktion, die bei übermäßig im Gegenuhrzeigersinn auf
die Abdeckung aufgebrachter Kraft in Eingriff geht.
HINWEIS:
Die Ausrichtung des Luftanschlusses am 0,5-Zoll-Stellantrieb ist nicht schwenkbar.
12. Stellen Sie durch Überprüfung die Ausrichtung von Ventildeckel, Gehäuse, Polster und Memb-
ran sicher. Lösen Sie bei Bedarf die Abdeckung (nach dem Sichern des Sperrzapfens in über-
stehender Position) und richten Sie die Komponenten vor dem Festziehen neu aus.
13. Stellen Sie sicher, dass sich der Sperrzapfen in der Freigabeposition befindet (hörbares Klicken
beim Drehen der Abdeckung).
14. Ziehen Sie die Abdeckung an. Siehe Tabelle unten für detaillierte Anweisungen.
Wenn es sich um ein Ventil wie folgt handelt.
Manuell oder mit Stellantrieb 0,50"
Manuell 0,75-2,00"
14
2
Abbildungsnummer 15: Sperr-
zapfenpositionen
1
Beschreibung
Sperrzapfen hinein (freigegeben)
Sperrzapfen überstehend (kann in dieser Position
durch 90°-Drehung des Zapfens verriegelt werden)
Dann...
Ziehen Sie die Abdeckung mit der Hand im Uhrzei-
gersinn an, bis der rote Zeigeraufkleber nicht mehr
sichtbar ist und das erforderliche Drehmoment
schnell ansteigt.
Ziehen Sie die Abdeckung mit der Hand im Uhrzei-
gersinn an, bis der Sperrzapfen voll in der Tro-
pflochposition sitzt.
EnviZion Valves Montage-, Betriebs- und Wartungshandbuch
