Lieferumfang:
1 x SCR/dSCR Unicable Multischalter TDSCR 906 C (ohne Netzteil)
1 x Bedienungsanleitung

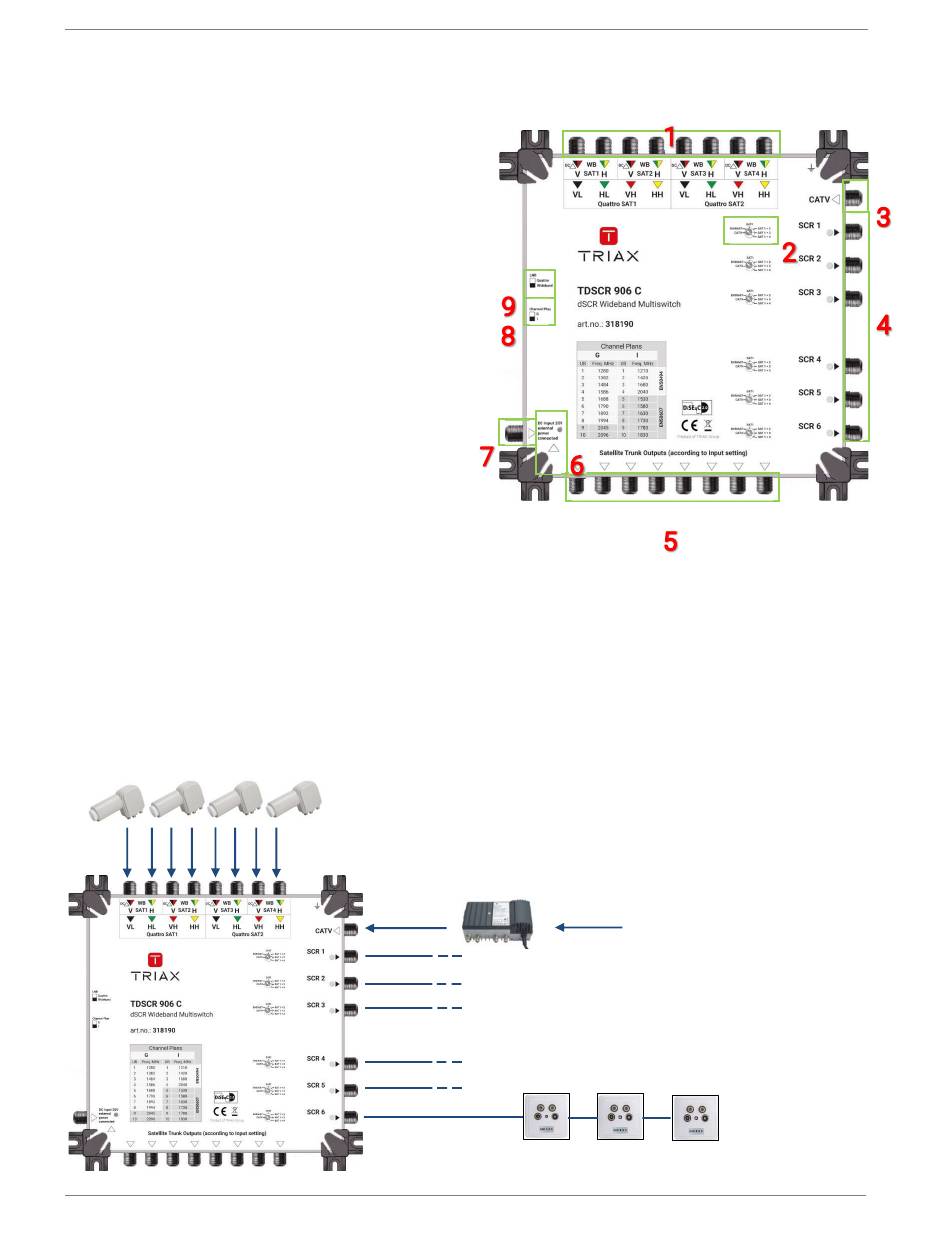

Anschlüsse und Bedienelemente
1 Sat-ZF-Eingänge, 2 x Quattro oder 4 x Wideband
2 Ausgangs-Betriebsmodus-Schalter
3 CATV-Eingang, rückkanalfähig
4 Teilnehmerausgänge
5 Stammausgänge
6 Netzteilanschluss Hohlbuchse, Spannungs-Kontroll-LED
7 Netzteilanschluss F-Buchse
8 Kanalplan-Wahlschalter
9 Quattro/Wideband-LNB-Betriebsmodus
2. Installation
Verbinden Sie die Kabel vom Quattro–LNB mit den Eingangsanschlüssen LNB V/L, H/L, V/H und H/H-Eingänge (achten
Sie auf die Identifizierung der Quattro-LNB-Anschlüsse). Der Multischalter ist außerdem mit einem CATV- bzw.
terrestrischen Eingang ausgestattet. Schließen Sie ggf. eine terrestrische Antenne an diesen Eingang an oder speisen Sie
ein CATV Signal ein. Das terrestrische Signal wird vom Multischalter NICHT verstärkt und es ein Hausanschlussverstärker
oder terrestrischer Verstärker vor jedem Multischalter gesetzt werden. In einer Kaskade mit mehreren Multischaltern
muss das terrestrische Signal aufgeteilt werden und jeder Schalter separat angesteuert werden. Bei Verwendung von
Wideband LNBs muss der Stellschalter links am Gerät auf Position „Wideband" gestellt werden. In diesem Modus können
4 Wideband-LNBs für den Signalempfang von 4 Orbitalpositionen angeschlossen werden.
4 x Wideband LNB „TWB 104"
Hausanschlussverstärker
Übergabepunkt Kabelnetzbetreiber
GAD 414 S
GAD 414 S
3
CATV
GAD 410 S
