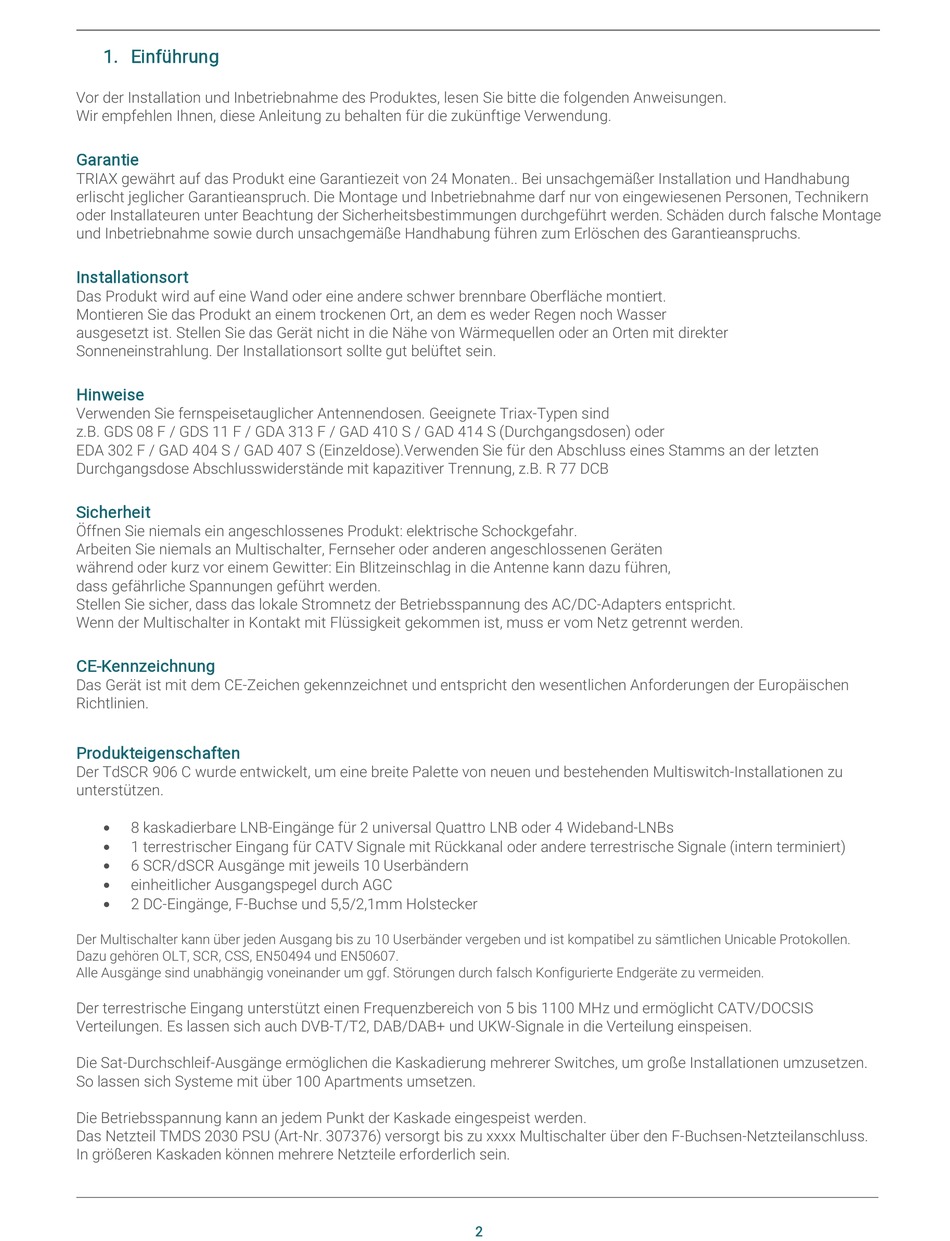

1. Einführung
Vor der Installation und Inbetriebnahme des Produktes, lesen Sie bitte die folgenden Anweisungen.
Wir empfehlen Ihnen, diese Anleitung zu behalten für die zukünftige Verwendung.
Garantie
TRIAX gewährt auf das Produkt eine Garantiezeit von 24 Monaten.. Bei unsachgemäßer Installation und Handhabung
erlischt jeglicher Garantieanspruch. Die Montage und Inbetriebnahme darf nur von eingewiesenen Personen, Technikern
oder Installateuren unter Beachtung der Sicherheitsbestimmungen durchgeführt werden. Schäden durch falsche Montage
und Inbetriebnahme sowie durch unsachgemäße Handhabung führen zum Erlöschen des Garantieanspruchs.
Installationsort
Das Produkt wird auf eine Wand oder eine andere schwer brennbare Oberfläche montiert.
Montieren Sie das Produkt an einem trockenen Ort, an dem es weder Regen noch Wasser
ausgesetzt ist. Stellen Sie das Gerät nicht in die Nähe von Wärmequellen oder an Orten mit direkter
Sonneneinstrahlung. Der Installationsort sollte gut belüftet sein.
Hinweise
Verwenden Sie fernspeisetauglicher Antennendosen. Geeignete Triax-Typen sind
z.B. GDS 08 F / GDS 11 F / GDA 313 F / GAD 410 S / GAD 414 S (Durchgangsdosen) oder
EDA 302 F / GAD 404 S / GAD 407 S (Einzeldose).Verwenden Sie für den Abschluss eines Stamms an der letzten
Durchgangsdose Abschlusswiderstände mit kapazitiver Trennung, z.B. R 77 DCB
Sicherheit
Öffnen Sie niemals ein angeschlossenes Produkt: elektrische Schockgefahr.
Arbeiten Sie niemals an Multischalter, Fernseher oder anderen angeschlossenen Geräten
während oder kurz vor einem Gewitter: Ein Blitzeinschlag in die Antenne kann dazu führen,
dass gefährliche Spannungen geführt werden.
Stellen Sie sicher, dass das lokale Stromnetz der Betriebsspannung des AC/DC-Adapters entspricht.
Wenn der Multischalter in Kontakt mit Flüssigkeit gekommen ist, muss er vom Netz getrennt werden.
CE-Kennzeichnung
Das Gerät ist mit dem CE-Zeichen gekennzeichnet und entspricht den wesentlichen Anforderungen der Europäischen
Richtlinien.
Produkteigenschaften
Der TdSCR 906 C wurde entwickelt, um eine breite Palette von neuen und bestehenden Multiswitch-Installationen zu
unterstützen.
8 kaskadierbare LNB-Eingänge für 2 universal Quattro LNB oder 4 Wideband-LNBs
1 terrestrischer Eingang für CATV Signale mit Rückkanal oder andere terrestrische Signale (intern terminiert)
6 SCR/dSCR Ausgänge mit jeweils 10 Userbändern
einheitlicher Ausgangspegel durch AGC
2 DC-Eingänge, F-Buchse und 5,5/2,1mm Holstecker
Der Multischalter kann über jeden Ausgang bis zu 10 Userbänder vergeben und ist kompatibel zu sämtlichen Unicable Protokollen.
Dazu gehören OLT, SCR, CSS, EN50494 und EN50607.
Alle Ausgänge sind unabhängig voneinander um ggf. Störungen durch falsch Konfigurierte Endgeräte zu vermeiden.
Der terrestrische Eingang unterstützt einen Frequenzbereich von 5 bis 1100 MHz und ermöglicht CATV/DOCSIS
Verteilungen. Es lassen sich auch DVB-T/T2, DAB/DAB+ und UKW-Signale in die Verteilung einspeisen.
Die Sat-Durchschleif-Ausgänge ermöglichen die Kaskadierung mehrerer Switches, um große Installationen umzusetzen.
So lassen sich Systeme mit über 100 Apartments umsetzen.
Die Betriebsspannung kann an jedem Punkt der Kaskade eingespeist werden.
Das Netzteil TMDS 2030 PSU (Art-Nr. 307376) versorgt bis zu xxxx Multischalter über den F-Buchsen-Netzteilanschluss.
In größeren Kaskaden können mehrere Netzteile erforderlich sein.
