Verwandte Anleitungen für Triax TdSCR 906 C
Inhaltszusammenfassung für Triax TdSCR 906 C

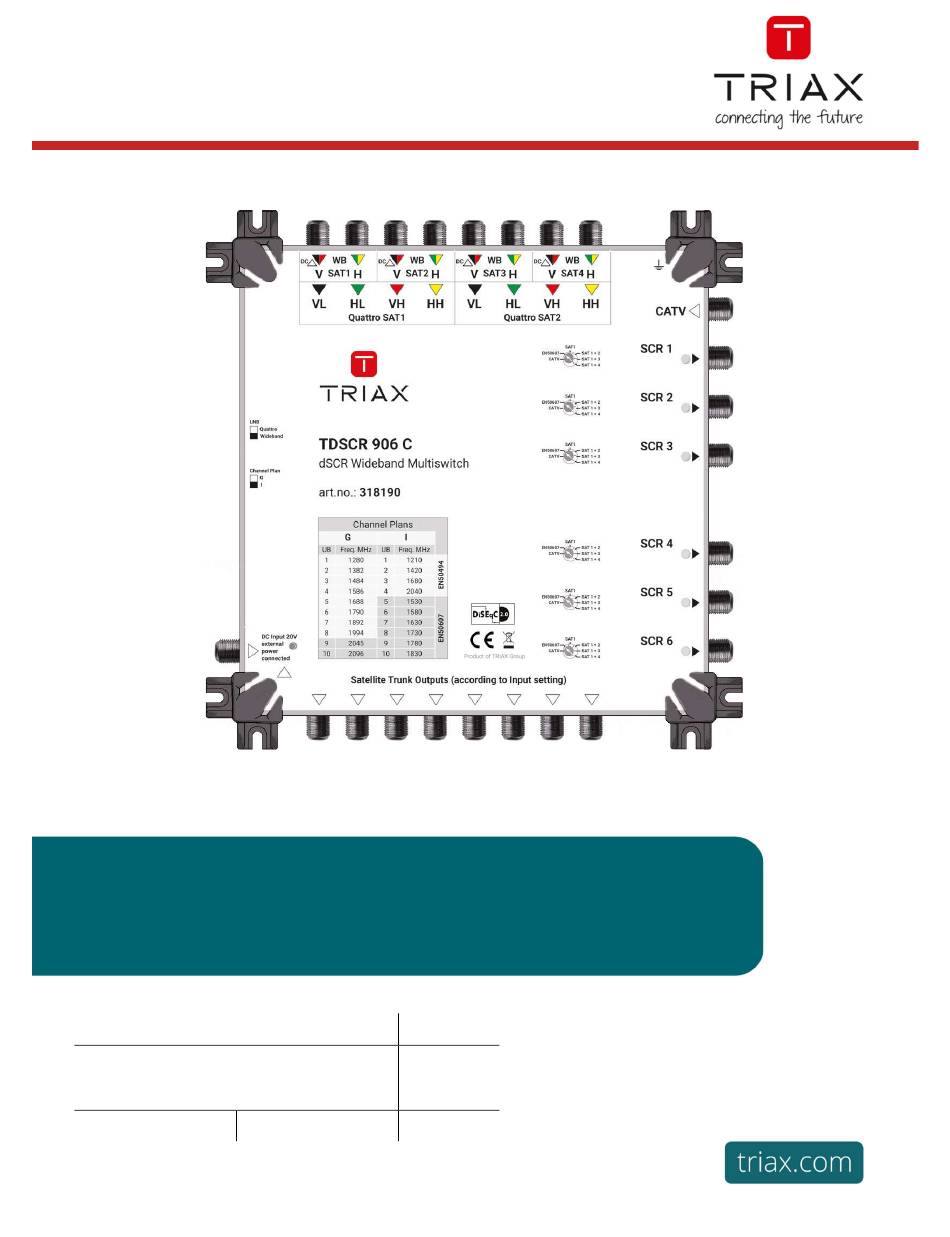

- Seite 1 Bedienungsanleitung TdSCR 906 C Artikel Art.-Nr. TdSCR 906 C 318190 Version Datum 08/2020...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Einführung ............................................2 Garantie .............................................. 2 Installationsort ..........................................2 Hinweise ............................................. 2 Sicherheit ............................................2 CE-Kennzeichnung ........................................... 2 Produkteigenschaften ........................................2 Lieferumfang: ............................................ 3 Anschlüsse und Bedienelemente ....................................3 2. Installation ............................................3 3. Einstellungen und Konfiguration ....................................4 Satelliteneingänge .......................................... -
Seite 4: Einführung
Das Gerät ist mit dem CE-Zeichen gekennzeichnet und entspricht den wesentlichen Anforderungen der Europäischen Richtlinien. Produkteigenschaften Der TdSCR 906 C wurde entwickelt, um eine breite Palette von neuen und bestehenden Multiswitch-Installationen zu unterstützen. 8 kaskadierbare LNB-Eingänge für 2 universal Quattro LNB oder 4 Wideband-LNBs ... -
Seite 5: Lieferumfang
Lieferumfang: 1 x SCR/dSCR Unicable Multischalter TDSCR 906 C (ohne Netzteil) 1 x Bedienungsanleitung Anschlüsse und Bedienelemente 1 Sat-ZF-Eingänge, 2 x Quattro oder 4 x Wideband 2 Ausgangs-Betriebsmodus-Schalter 3 CATV-Eingang, rückkanalfähig 4 Teilnehmerausgänge 5 Stammausgänge 6 Netzteilanschluss Hohlbuchse, Spannungs-Kontroll-LED 7 Netzteilanschluss F-Buchse... -
Seite 6: Einstellungen Und Konfiguration
3. Einstellungen und Konfiguration Satelliteneingänge Die Satelliteneingänge unterstützen einen Frequenzbereich von 290 bis 2350 MHz und sind vorgesehen für den Anschluss von 2 Quattro- oder 4 Wideband LNBs. Die unterschiedlichen Polarisationsebenen sind farblich an den Eingängen markiert: Schwarz: Vertikal Low Grün: Horizontal Low Rot:... -
Seite 7: Kanalplan-Wahlschalter
Kanalplan-Wahlschalter Über diesen Stellschalter werden für alle Teilnehmerausgänge die Userbänder und Frequenzen festgelegt. Es sind zwei vordefinierte Raster zur Auswahl. G (Germany) Für Deutschland und Österreich übliches Frequenzraster mit der Möglichkeit 8 Endgeräte über den Unicable Standard EN50494 zu betreiben I (Italy) ... -
Seite 8: Technische Daten
5. Technische Daten Produktinformationen Type TDSCR 906 C Artikelnummer 318190 Beschreibung Unicable Multischalter mit 9 Eingängen und 6 Ausgängen Eingänge Unterstützte LNB-Typen Quattro (LOF 9750/10600 MHz) Wideband (LOF 10410 MHz) Stammeingänge 8 x Satellit; 1 x CATV/Terr. Frequenzbereich SAT 290-2340 (Quattro) Frequenzbereich CATV/Terr. - Seite 9 Notizen...
-
Seite 11: Änderungen Und Irrtümer Vorbehalten
Änderungen und Irrtümer vorbehalten triax.com triax-gmbh.de – triax.dk – triax.fr triaxmulitmedia.es – triax.uk triax.at – triax.hu TRIAX GmbH | Karl-Benz-Straße 10 | 72124 Pliezhausen service_de@triax.com...
