Holtkamp Electronics DUO XXL

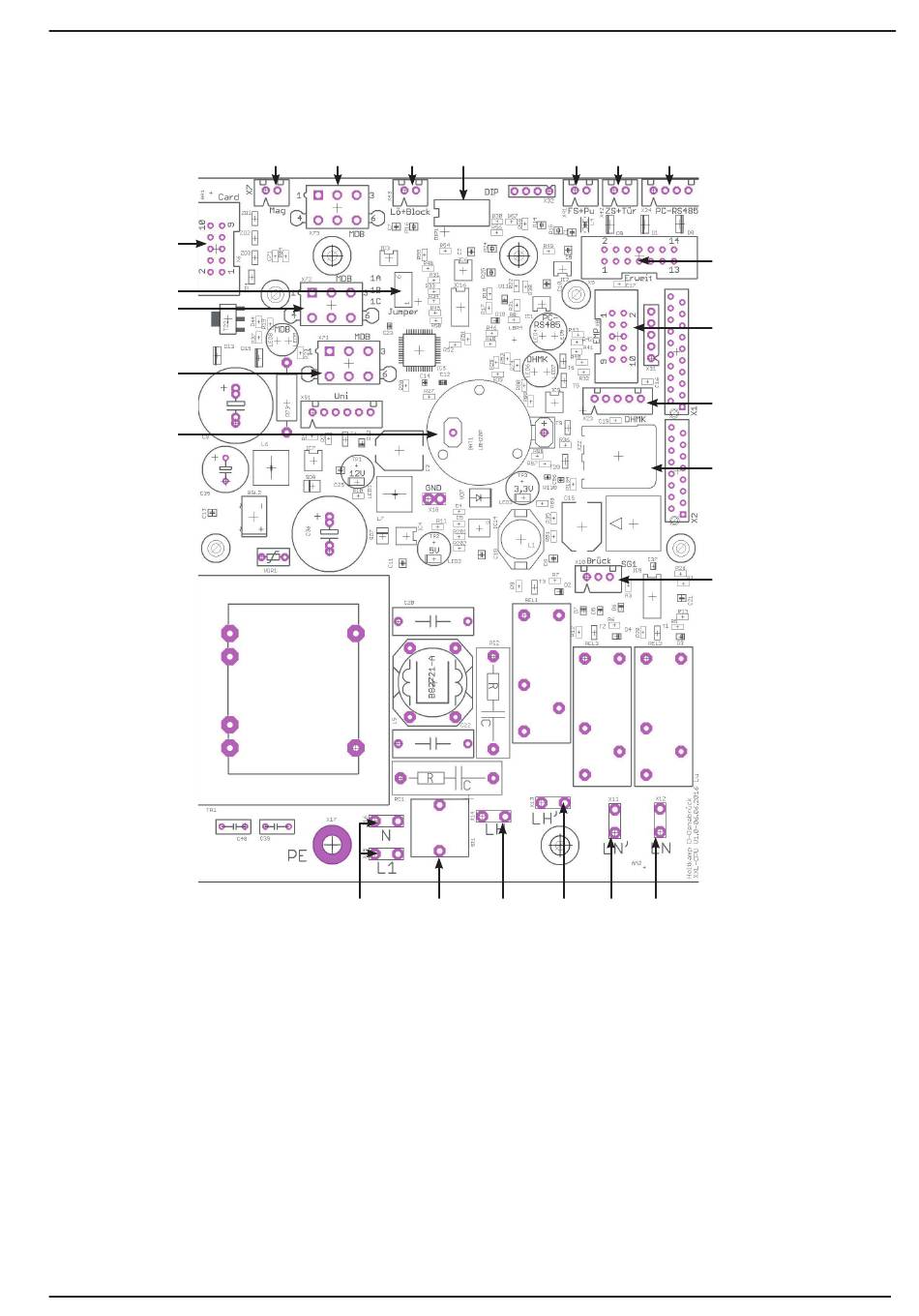

7.2 Abbildung der Elektronik / Position der Anschlüsse und Schalter auf der Leiterplatte
Alle benötigten Anschlüsse und Schalter befinden sich auf der Power-Leiterplatte:
20
19
2
2
18
1 Karten-Auswurfmagnet
2 MDB / Altersprüfer (Dokumentenleser)
3 Löschtaster/Blockade
4 DIP-Schalter
5 Fernstart/Putztaster
6 Zeitstopp/Türöffner
7 RS485 zum PC
8 Erweiterungsplatine
9 Münzprüfer (Parallel-EMP)
10 Hautmesskopf
In Klammern gesetzte Anschlüsse und Funktionen sind optional.
Siehe nähere Beschreibungen der einzelnen Komponenten und
Anschlüsse in den folgenden Kapiteln!
Änderungen und Irrtümer vorbehalten!
techn. Stand 11.2020
1 2 3
17 16
4 5 6
15 14 14
11 SD-Karte
12 Überbrückungsschalter
13 Nachlaufrelais-Ausgang
14 2 Anschlüsse für Haupt- u. Nachlaufrelais, falls potentialfrei
15 Hauptrelais-Ausgang
16 Feinsicherung 100 mAT (wenn 230V)
17 Netzanschlüsse
18 Batterie
19 Jumper
20 Chipkarte
- 7 -
4127_11.2020
7
8
9
10
11
12
17
13
