Holtkamp Electronics DUO XXL

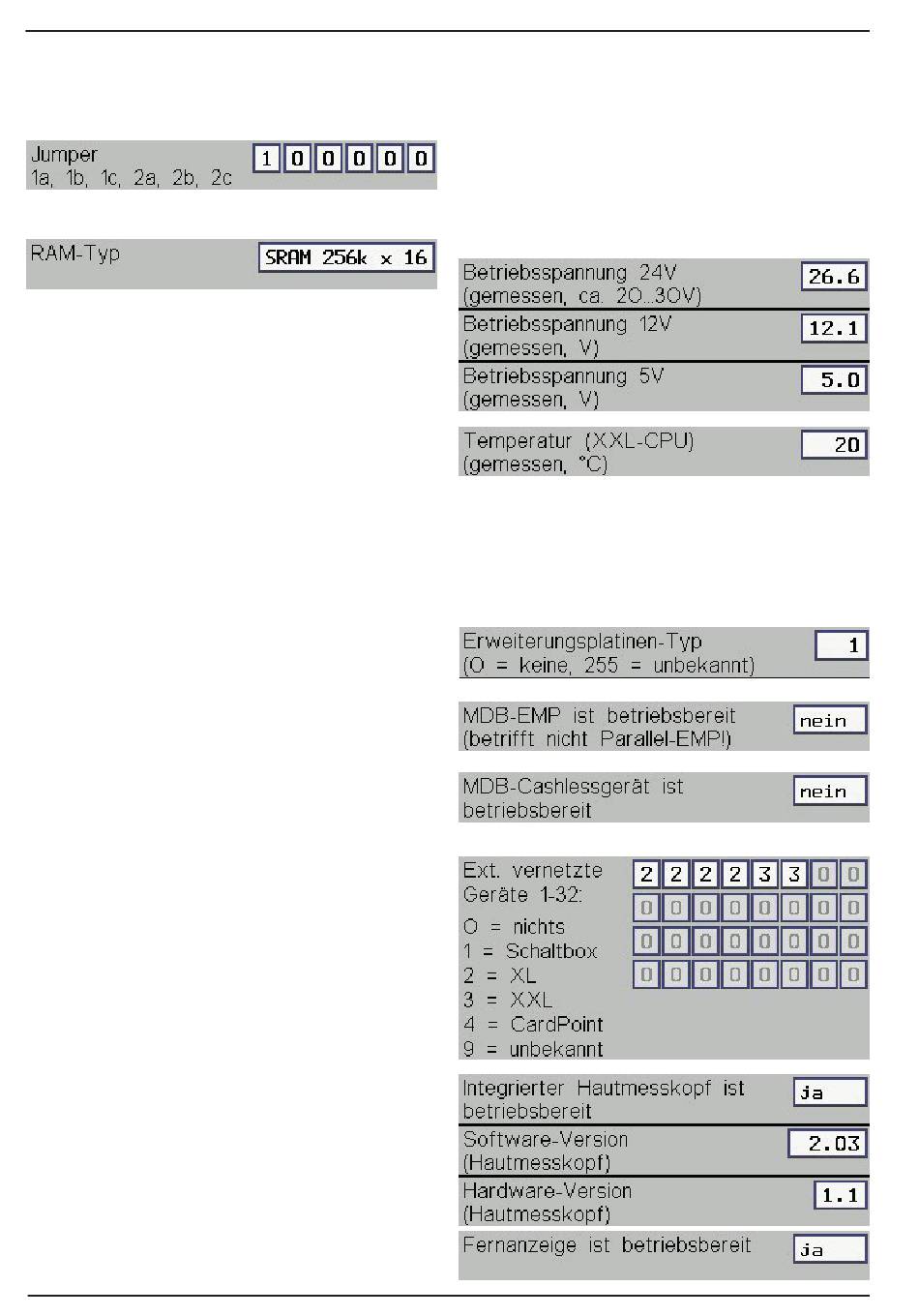

Zustand der Jumper in der Hardware des XXL-Gerätes („0" =
Jumper fehlt, „1" = Jumper gesteckt). Die Funktion der Jumper
ist im Kapitel „Jumper" beschrieben.
Die Jumper 1a, 1b und 1c befinden sich leicht zugänglich auf der
XXL-Powerleiterplatte.
Typ des im XXL eingebauten RAM-Bausteines
Überwachung der Betriebsspannung des XXL-Gerätes. Wenn
eines dieser Felder rot ist, liegt ein Fehler vor (in diesem Fall ist
die Spannung zu klein oder zu groß).
Temperatur des Micro Controllers auf der Haupt-Leiterplatte.
15.4 Info-Menü interne Module
In diesem Menü werden diverse interne Hardware-Erweiterungen
des XXL-Gerätes überwacht (abhängig vom Gerätetyp und Aus-
stattung).
Codierungen des Typs der Erweiterungsplatine:
0 = keine
1 = Schnittstelle für Schaltboxen und Fernanzeige
255 = unbekannte Erweiterungsplatine
(evtl. Softwareupdate des XXL erforderlich!)
Ein EMP wird nur bei Gerätetyp XXL bestückt. Zudem wird standard-
mäßig ein paralleler EMP bestückt, so dass hier meist „nein" an-
gezeigt wird.
Das Cashlessgerät (z. B. Nayax) wird nur bei CardPoint bestückt.
15.5 Info-Menü externe Module
In diesem Menü werden diverse externe Hardware-Erweiterungen
des XXL-Gerätes überwacht (Sonderzubehör).
techn. Stand 11.2020
Die seltener benötigten Jumper 2a, 2b und 2c befinden auf der
XXL-Hauptleiterplatte.
