5.2 Regelmäßige Tätigkeiten bei der Nutzung
des Gerätes
● Kassen entleeren nach Z-Bon-Druck: Nach jedem Dru-
cken des Z-Bons muss der Münzbeutel entleert werden!
Die ausgedruckten Zählwerke werden beim Drucken au-
tomatisch gelöscht (Nullstellung), der Druckvorgang kann
jedoch bei Fehler nochmals wiederholt werden.
6

Allgemeine Daten

Material Gehäuse
Farbe Gehäuse
Abmessungen
Spannungsversorgung
Schaltleistung
Leistungsaufnahme
Kabeleinführung
Temperaturbereich
Schutzklasse
Schutzart
Sicherung Platine SI 1
Sicherung Hauptrelais SI 2
Sicherung Nachlaufrelais SI 3
Achtung: Sicherungen dürfen nur durch solche mit gleichen Werten ersetzt werden!
Produktionstechnische Änderungen sowie technische Weiterent-
wicklungen vorbehalten.
7

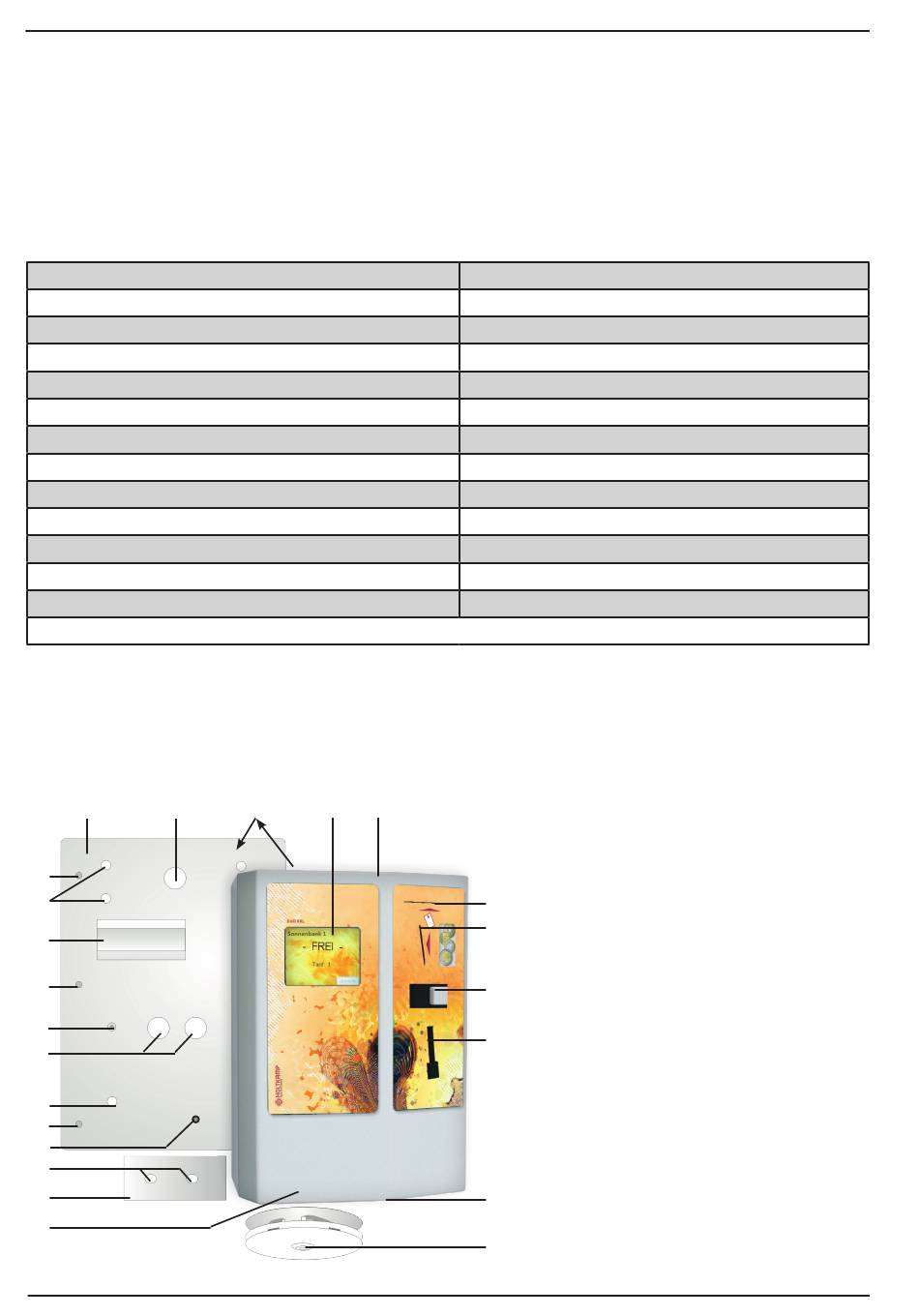

Abbildungen

7.1 Abbildung des Gerätes
18 14
13
14
16
13
15
14
14
13
12
11
10
9
techn. Stand 11.2020
Stahlblech verzinkt 2mm
Pulverbeschichtet weiß RAL 9016
H 300 mm x B 218 mm x T 141 mm
230 V oder 24 V, 50 / 60 Hz
6,3 A bei cos phi = 1
10 VA
von hinten (3 Bohrungen)
0°C - 50° C
I bei 230V~ bzw. III bei 24V~
IP 20
100mA T
6,3A MT
6,3A MT
1 2
3
4
5
6
7
8
- 6 -
1 3,5" Touchscreen
2 Gehäuse
3 Kartenschlitz
4 Münzeinwurf
5 Münzrückgabeknopf
6 Münzrückgabe
7 Münzentnahme
8 Schloss
9 Münzsack
10 Sicherungsblech
11 Löcher für 13
12 Befestigungsbolzen
13 Befestigungsbolzen für das Gehäuse
14 Kabeleinführungen
15 Erdungspunkt
16 SB-Steg
17 Befestigungslöcher
18 Rückwand
