Einbau Soundboard
Zum Einbau des Soundboards müssen Sie das Gehäuse öffnen. Gehen Sie bitte
vorsichtig vor, da es sich um ein empfindliches elektronisches Gerät handelt. ESD-
Schutzmaßnahmen (Handgelenk erden, ableitende Arbeitsoberfläche, usw.) sind zu
treffen!

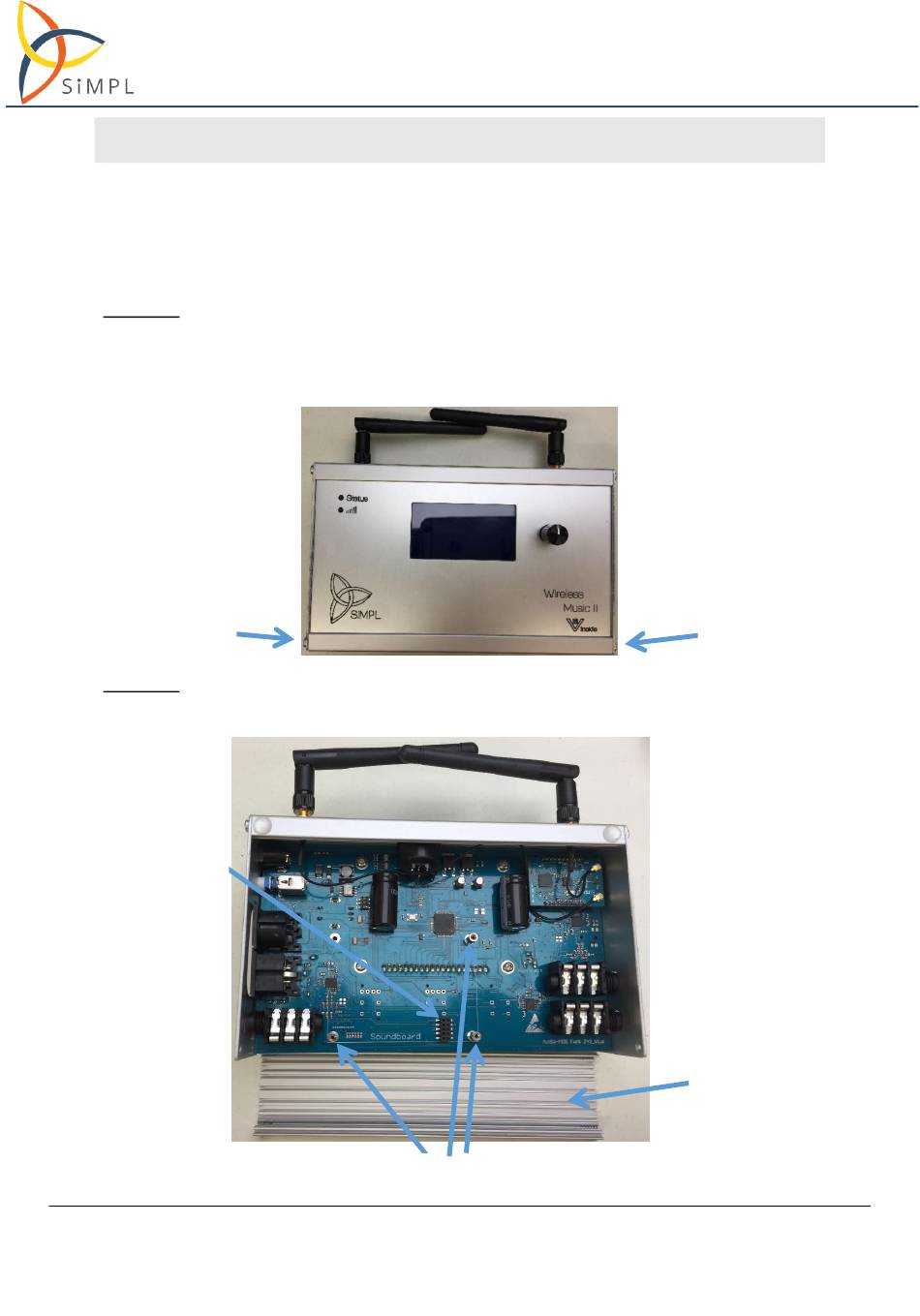

Schritt 1:
Entfernen Sie die vorderen 4 Schrauben (Bild A), so dass Sie das vordere
Gehäuseteil (Bild B) sowie das Bodenblech entnehmen können. Beim Verschrauben
die Fächerscheiben unbedingt verbauen.
2x Schrauben
(1x oben, 1x unten)
Schritt 2:
Geöffnetes Gehäuse (Bild B) mit eingezeichneter Position (Aufdruck auf Leiterplatte)
für das Soundboard.
10poliger
Steckverbinder
Copyright © 2019 SiMPL Technology · Zogenreuth 24, 91275 Auerbach ·
Alle Rechte vorbehalten. Nachdruck – auch auszugsweise – bedarf einer ausdrücklichen und
Bild A
3 Befestigungsdome
schriftlichen Genehmigung von SiMPL Technology
7 von 24
Seite
2x Schrauben
(1x oben, 1x unten)
Vorderes Gehäuseteil
Bild B
