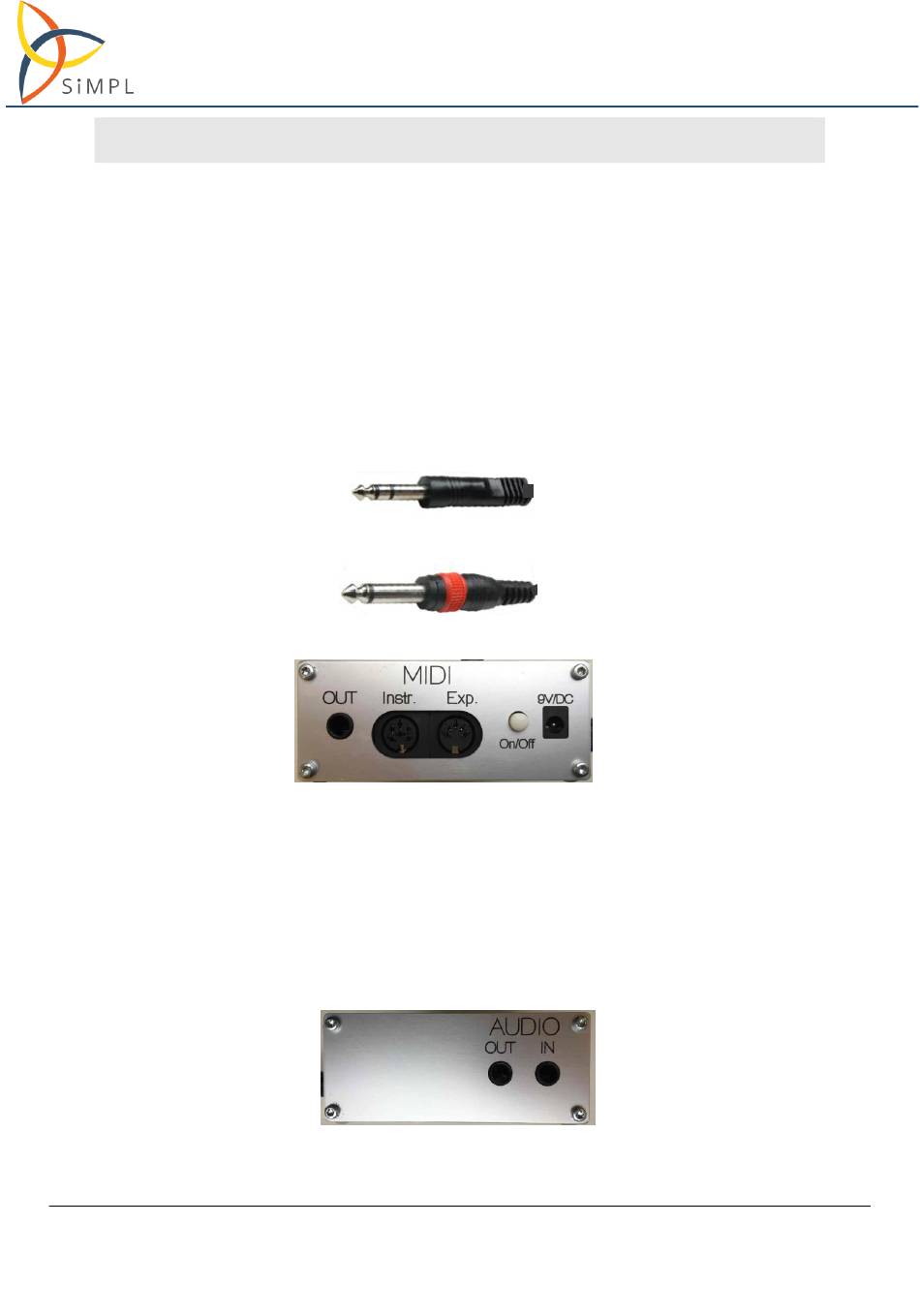

Anschlüsse
Schließen Sie an der Buchse „9V/DC" das beiliegende Netzteil an. Sollten Sie ein anderes
Netzteil verwenden, stellen Sie sicher, dass dieses 9VDC mit mindestens 1300mA
bereitstellt.
An der Buchse „Instr" können Sie ein MIDI-Instrument anschließen. Hier ist die
Anschlussmöglichkeit für ein LIMEX-kompatibles Gerät (6polig) abgebildet.
Die Buchse „Exp" gibt das empfangene MIDI-Signal z.B. an einen extern angeschlossenen
Expander (z.B. V3Desktop) aus. Hierzu muss im Setup Menü der Eintrag „ext" gewählt
werden!
Die Buchse „OUT" (Bild 9) stellt das Stereo-Signal des eingebauten Soundboards bereit.
Verwenden Sie nur Stereo-Klinkenkabel (Bild 9a) mit zwei schwarzen Ringen, damit das
linke und rechte Audiosignal übertragen werden kann.
Bild 9a
Bei einem Monokabel (Bild 9b) wird nur ein Kanal übertragen!
Bild 9b
Achten Sie darauf, dass das MIDI-Signal auch an das Soundboard geleitet wird (siehe Bild3).
Bild 9
An der linken Seite des Empfängers (Bild 10) wird das von den Mikrofonen des Instruments
empfangene Stereo-Audio-Signal an der Buchse „OUT" ausgegeben.
In die Buchse „IN" kann ein beliebiges Audio-Signal eingespeist werden, welches am Sender
für ein In-Ear Monitorsystem bereitgestellt wird. Diese Funktion ist optional und nicht
standardmäßig verfügbar.
Beim Einbau des Einbausenders muss eine dementsprechende Buchse am Instrument
vorgesehen werden. Bei Verwendung des Riemensenders ist diese Buchse am Sender
vorhanden.
Bild 10
(nur vorhanden bei Wireless Music II)
